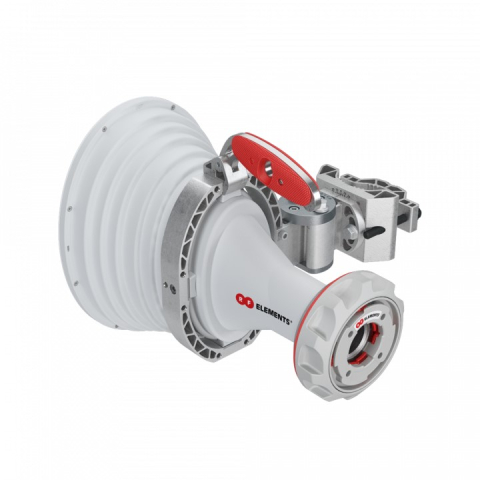

30° epäsymmetrinen torviantenni TwistPort™-liitännällä | Suuri vahvistus, ei sivulohkoja

RF elements Asymmetrical Horn TP -sarjan torviantennit on suunniteltu langattomien verkkojen suunnattuun kuuluvuuteen ympäristöissä, joissa tukiasemia on tiheästi ja joissa häiriöiden vaimentaminen sekä säteilykuvion tarkka hallinta ovat erityisen tärkeitä. Sarjaan kuuluu kolme mallia, AH2030-TP, AH60-TP ja AH90-TP, jotka toimivat taajuusalueella 5180–6000 MHz. Symmetrisistä torviantenneista poiketen näiden mallien säteilykuvio on vaakatasossa leveämpi ja pystytasossa kapeampi. Näin antennin kuuluvuus voidaan kohdistaa halutulle vaakasuuntaiselle sektorille samalla, kun pystysuuntainen säteily pysyy rajatumpana. Tämä on erityisen hyödyllistä suunniteltaessa langattoman verkon kuuluvuutta tiheästi asutuilla alueilla.

Antennit yhdistävät perinteisten sektoriantennien suuren vahvistuksen torviantenneille ominaiseen sivukeilojen vaimennukseen. Niiden säteilykuvioissa ei käytännössä esiinny sivukeiloja, mikä auttaa vähentämään häiriöitä halutun kuuluvuusalueen ulkopuolella. Antennien vahvistus ja säteilyominaisuudet pysyvät erittäin vakaina koko toimintataajuusalueella, mikä edistää tasaista kuuluvuutta eri taajuuksilla. Näiden ominaisuuksien ansiosta Asymmetrical Horn TP -sarja soveltuu erityisesti tiheisiin tukiasemaryhmiin, runsaasti asiakkaita palveleviin kohteisiin sekä asennuksiin, joissa useita radiolaitteita sijoitetaan lähelle toisiaan. Epäsymmetrinen säteilykuvio ja tehokas häiriöiden vaimennus auttavat kohdistamaan signaalin tarvittavalle alueelle ja rajoittamaan samalla ei-toivottua säteilyä sen ulkopuolella.

Asymmetrical Horn TP -sarjan kolme mallia eroavat toisistaan keilanleveyden ja antennivahvistuksen osalta, joten säteilykuvio voidaan valita halutun kuuluvuusalueen mukaan. −6 dB:n tasolla AH2030-TP:n keilanleveys on vaakatasossa 30° ja pystytasossa 20°, joten sen vaakasuuntainen keila on sarjan kolmesta mallista kapein. AH60-TP:n vaakasuuntainen keilanleveys on 60° ja AH90-TP:n 90°, mutta molemmissa pystysuuntainen keilanleveys on 25°. Näin asennuskohteeseen voidaan valita kapeampi tai leveämpi vaakasuuntainen kuuluvuussektori ilman, että pystysuuntainen keila levenee samassa suhteessa.

AH2030-TP:n vahvistus on kolmesta mallista suurin, 20,5 dBi. AH60-TP:n vahvistus on 17 dBi ja AH90-TP:n 16 dBi. Kapeamman keilansa ansiosta AH2030-TP sopii asennuksiin, joissa tarvitaan voimakkaammin keskitettyä suunnattua kuuluvuutta, kun taas AH60-TP ja AH90-TP kattavat asteittain laajempia vaakasuuntaisia alueita. AH2030-TP:ssä on lisäksi RF elementsin BeamSwitch™-tekniikka, jonka avulla antenni voidaan kääntää 90° vaihtamalla kahvan ja kiinnitystelineen paikkoja. Tällöin keilan suunnaksi voidaan valita vaihtoehtoinen asento, jossa keilanleveys on vaakatasossa 20° ja pystytasossa 30°. Tämä lisäasennusvaihtoehto on hyödyllinen silloin, kun tarvittava kuuluvuusalueen muoto poikkeaa antennin normaalin asennusasennon mukaisesta säteilykuviosta.

Kaikissa kolmessa antennissa käytetään RF elementsin TwistPort™-liitäntäjärjestelmää. Kyseessä on nopeasti lukittava aaltoputkiliitäntä, jossa liitos muodostetaan kiertämällä ja lukitsemalla. Perinteisten koaksiaalisten antenniliittimien sijaan TwistPort mahdollistaa antennin liittämisen yhteensopivaan radiolaitteeseen sopivan TwistPort™-sovittimen avulla. Asianmukaisen TPA-sovittimen kanssa järjestelmään voidaan liittää laaja valikoima muiden valmistajien radiolaitteita. Siksi oikean sovittimen valinta on tärkeä osa radiolaitteen ja antennin yhdistelmän suunnittelua. AH2030-TP, AH60-TP ja AH90-TP käyttävät samaa liitäntäjärjestelmää, vaikka niiden säteilykuviot ja fyysiset rakenteet eroavat toisistaan.

Antennit on rakennettu ulkokäyttöön, ja niiden kotelointiluokka on IP55. Kiinnitysjärjestelmä soveltuu halkaisijaltaan 40–80 mm:n mastoihin. Kiinnitysteline mahdollistaa mekaanisen säädön ±20° sekä pysty- että vaakasuunnassa, joten antennin keila voidaan suunnata halutulle kuuluvuusalueelle asennuksen jälkeen. Rakenteessa käytetään alumiiniosia ja ruostumattomasta teräksestä valmistettuja kiinnitysosia, ja antennirungoissa on UV-säteilyä kestäviä materiaaleja. Kaikkien kolmen mallin käyttölämpötila-alue on −35 °C ... +60 °C, ja ne kestävät jopa 160 km/h:n tuulennopeuden. AH2030-TP:ssä on lisäksi suulakepuristetusta alumiinista valmistettu rengas, joka vahvistaa antennin kiinnitystä ja helpottaa BeamSwitch™-toiminnon mukaista kääntämistä. Yhteisten asennus- ja ympäristöominaisuuksien ansiosta eri keilanleveyksillä varustettuja malleja voidaan käyttää ulkoasennuksissa samalla liitäntä- ja suuntausperiaatteella.
