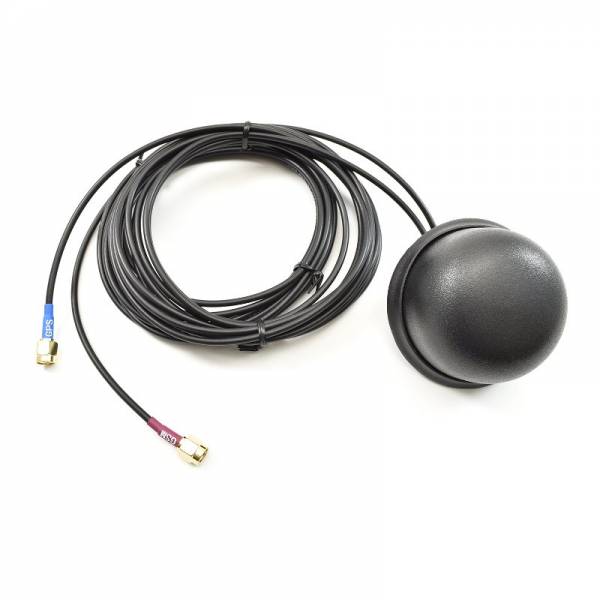

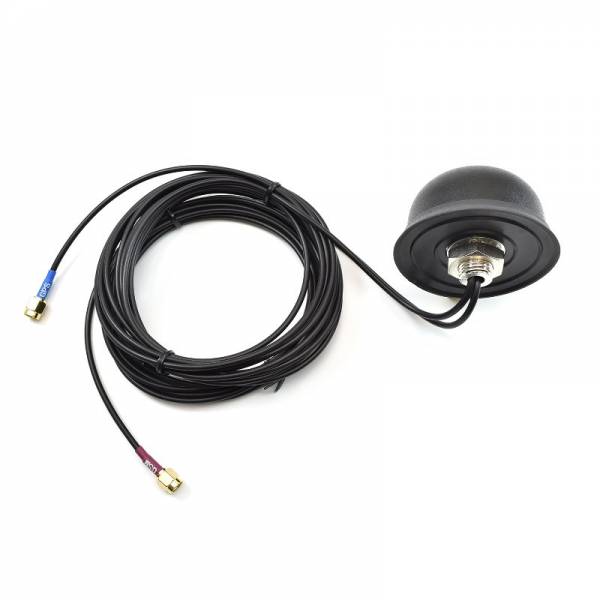

Ulkokäyttöön tarkoitettu 4G LTE/GPS/GLONASS-yhdistelmäantenni 2 dBi, 3 m

JCB602 on GPS- ja GSM-yhdistelmäantenni, joka yhdistää satelliittipaikannuksen ja matkapuhelinverkkoyhteydet samaan kompaktiin koteloon. GPS-antenni toimii 1575,42 MHz:n taajuudella, käyttää oikeakätistä ympyräpolarisaatiota (RHCP) ja tarjoaa 2 dBic:n vahvistuksen zeniittisuunnassa. Sisäänrakennettu pienikohinainen vahvistin tuottaa 28 ± 2 dB:n vahvistuksen ja alle 1,5 dB:n kohinaluvun, mikä auttaa vahvistamaan vastaanotettua paikannussignaalia ennen sen siirtymistä liitettyyn laitteeseen. Aktiivinen GPS-osa toimii 2,2–5 V DC:n käyttöjännitteellä ja kuluttaa alle 15 mA virtaa. GSM-antenni tukee taajuusalueita 824–960 MHz ja 1710–2170 MHz, käyttää lineaarista polarisaatiota ja tarjoaa 2,0 dBi:n vahvistuksen. Näin yksi antennikokonaisuus mahdollistaa sekä satelliittipaikannuksen että matkapuhelinverkkoyhteyden.

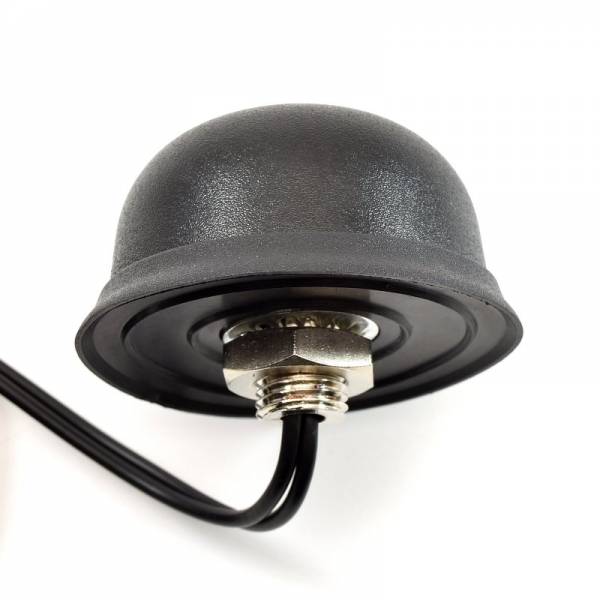

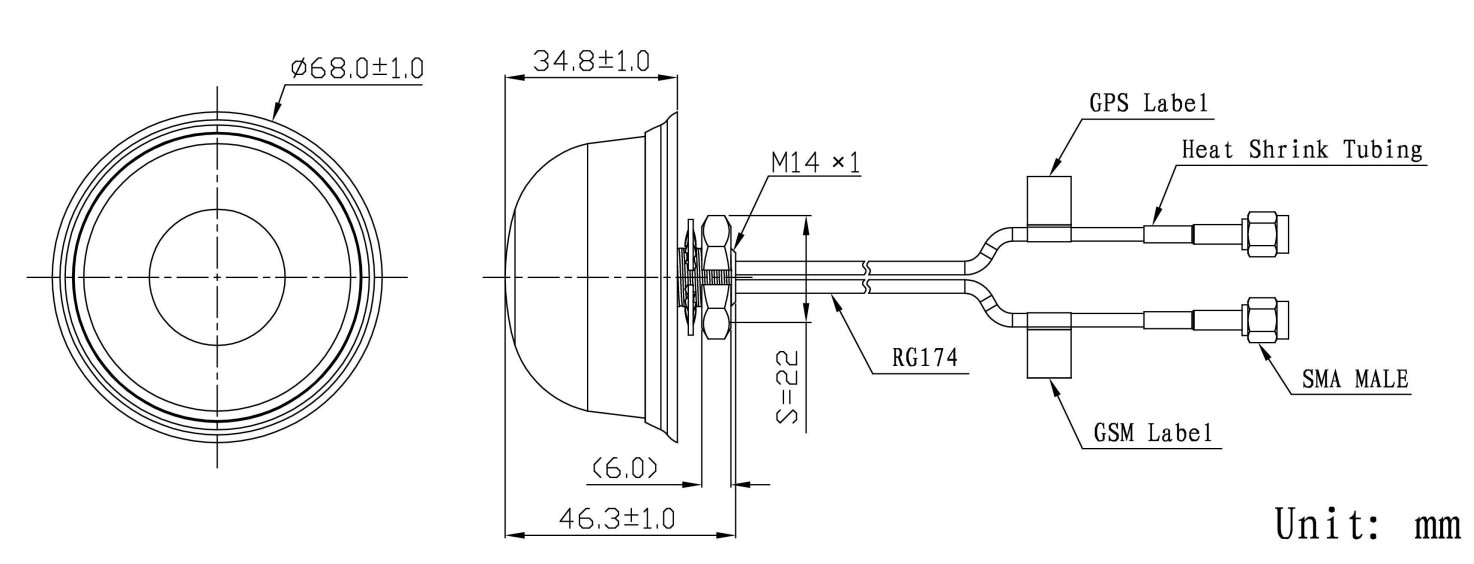

GPS- ja GSM-osille on omat RG174-kaapelinsa, ja antenni voidaan toimittaa SMA-, MCX-, FAKRA- tai muilla yhteensopivilla liittimillä käyttökohteen vaatimusten mukaan. Ruuvikiinnitys mahdollistaa tukevan asennuksen paneeliin tai laitteen koteloon. ABS-materiaalista valmistettu suojakupu suojaa antennielementtejä, ja valualumiininen jalusta muodostaa kestävän kiinnitysrakenteen. Antennin halkaisija on noin 68 mm ja korkeus noin 46,3 mm, joten se vie asennettuna vain vähän tilaa. Se on suunniteltu toimimaan lämpötila-alueella -40 °C...+85 °C ja enintään 95 %:n suhteellisessa kosteudessa. Kotelon suojausluokka on IP67 kaapelin ulostuloa lukuun ottamatta, ja ilmoitettu tärinänkesto mahdollistaa käytön kohteissa, joissa laite altistuu mekaaniselle rasitukselle. RoHS-yhteensopivuus osoittaa, että antenni täyttää ilmoitetut ympäristövaatimukset.
