4G LTE/WiFi/GPS/GLONASS-yhdistelmäsisäantenni 3 dBi, 3 m

JCE056 on GPS-, GSM- ja WiFi-yhdistelmäantenni, joka yhdistää kolme langatonta yhteystekniikkaa yhteen kompaktiin koteloon. GPS-osa toimii taajuudella 1575,42 MHz ja hyödyntää oikeakätistä ympyräpolarisaatiota (RHCP). Siinä on 28 ± 2 dB:n pienikohinainen vahvistin, joka vahvistaa vastaanotettua paikannussignaalia ennen sen siirtymistä liitettyyn laitteeseen. GPS-osa toimii 2,2–5 V DC:n käyttöjännitteellä, ja sen virrankulutus on alle 15 mA. GSM-osa tukee taajuusalueita 824–960 MHz ja 1710–2170 MHz lineaarisella polarisaatiolla ja 2,0 dBi:n vahvistuksella. WiFi-osa toimii 2400–2483,5 MHz:n taajuusalueella ja tarjoaa 3 dBi:n vahvistuksen. Yhdessä nämä ominaisuudet mahdollistavat satelliittipaikannuksen, matkapuhelinverkkoyhteyksien ja 2,4 GHz:n langattoman verkkoyhteyden toteuttamisen yhdellä antennikokonaisuudella.

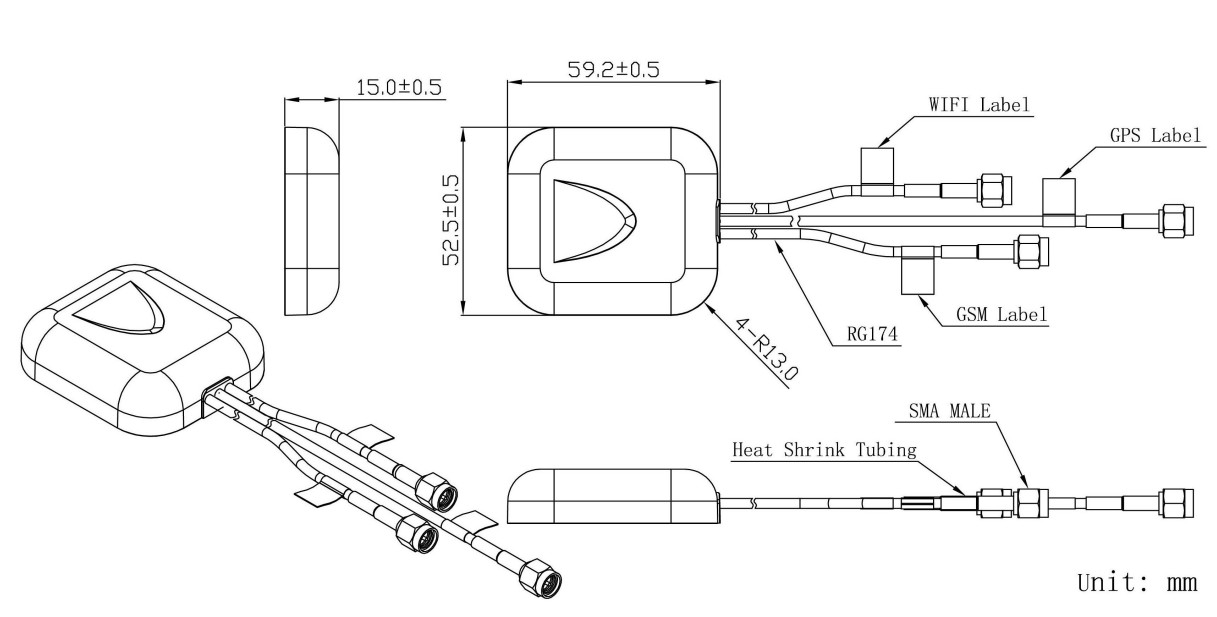

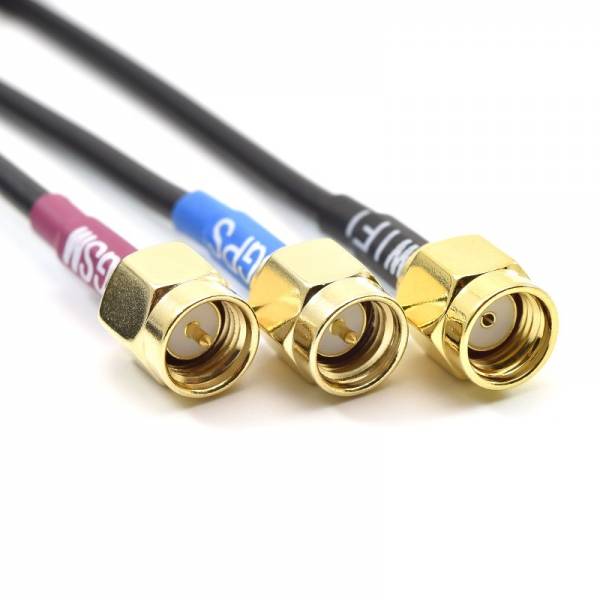

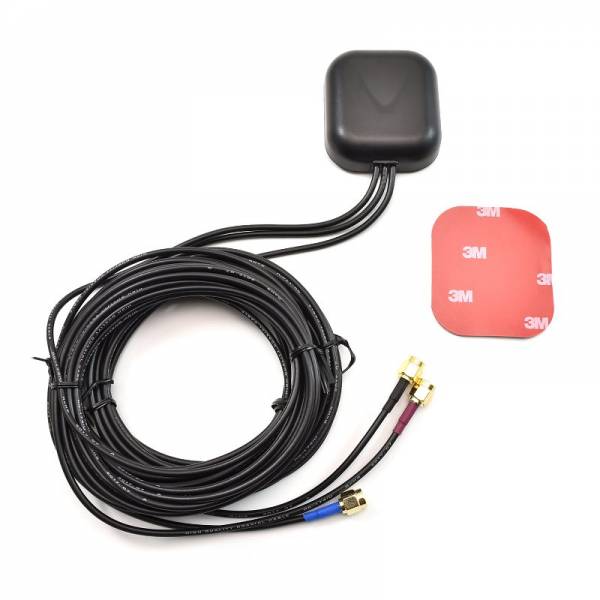

GPS-, GSM- ja WiFi-osille on omat RG174-kaapelinsa, jotka mahdollistavat erilliset liitännät kuhunkin antennielementtiin. Antenni on saatavana SMA-, MCX-, FAKRA- tai muilla liitinvaihtoehdoilla, joten liitäntä voidaan sovittaa käytettävään laitteistoon. Kompakti ABS-kotelo on kooltaan noin 59,2 × 52,5 × 15 mm, joten antenni on helppo sijoittaa myös tilaa rajoittaviin asennuskohteisiin. Magneetti- tai tarrakiinnitys mahdollistaa joustavan asennuksen sopivalle pinnalle ilman ruuvikiinnitystä. Antenni on suunniteltu toimimaan lämpötila-alueella -40…+85 °C ja enintään 95 %:n suhteellisessa kosteudessa. Kotelon suojausluokka on IP65–IP66, ja ilmoitettu tärinänkestävyys mahdollistaa käytön myös ympäristöissä, joissa laitteeseen kohdistuu jatkuvaa mekaanista rasitusta. RoHS-yhteensopivuus osoittaa, että tuote täyttää ilmoitetut ympäristövaatimukset.
