4G 12 dBi kupoliantenni 800-2600 MHz | Ulkokäyttöön tarkoitettu ympärisäteilevä LTE-antenni

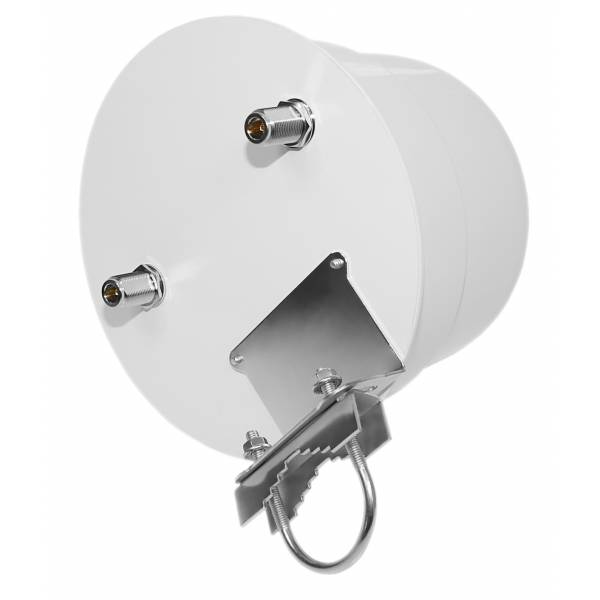

D12-8-26-NF2 on ulkokäyttöön tarkoitettu kupuantenni kiinteisiin 3G UMTS- ja 4G LTE -asennuksiin, joissa mobiiliverkkolaitteisto tarvitsee ulkoiset antennit. Kupuantennin 360 asteen vaakasuuntainen peitto mahdollistaa käytön yhteensopivien laitteiden kanssa ilman, että antennia tarvitsee suunnata tiettyyn suuntaan asennuspaikalla. Pystysuuntainen 20 asteen keilanleveys keskittää peiton rajatulle korkeussuunnalle, mikä on hyödyllistä, kun antenni asennetaan liitetyn laitteen tai ympäröivän alueen yläpuolelle. Kaksi N-female-RF-liitintä tarjoavat erilliset liitännät yhteensopivalle mobiiliverkkolaitteistolle, joten antenni soveltuu järjestelmiin, joissa käytetään kahta ulkoista antennisyöttöä. Tämä kokonaisuus mahdollistaa käytännöllisen integroinnin kiinteisiin mobiiliverkkoyhteyksiin.

Antenni toimii kahdella ilmoitetulla taajuusalueella, ja vahvistus on määritetty erikseen kummallekin alueelle: 10 dBi taajuuksilla 698–960 MHz ja 12 dBi taajuuksilla 1800–2600 MHz. Näin samaa antennia voidaan käyttää yhteensopivien mobiiliverkkolaitteiden kanssa sekä alemmilla että ylemmillä tuetuilla taajuusalueilla. Alle 1,8:n VSWR-arvo ja 50 ohmin impedanssi määrittävät RF-ominaisuudet, jotka on huomioitava kaapeleita ja liitettäviä laitteita valittaessa. Enimmäistuloteho on 50 W, mikä määrittää antennijärjestelmän tuetun tehorajan. Näiden tietojen avulla asentaja voi tarkistaa ennen käyttöönottoa, että laitteet, kaapelit ja liittimet vastaavat antennin käyttövaatimuksia.

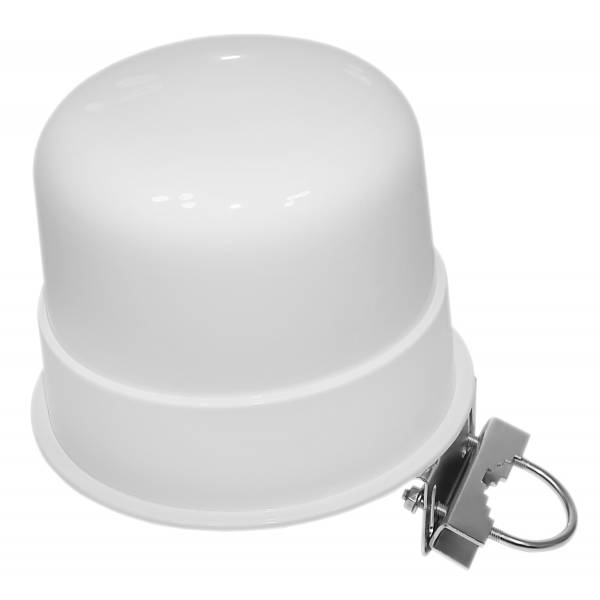

D12-8-26-NF2 on tarkoitettu ulkokäyttöön ja asennettavaksi pylvääseen. Valkoisen kupukotelon halkaisija on 200 mm ja korkeus 210 mm, joten antenni on muodoltaan kompakti ja pystysuuntainen kiinteää asennusta varten. Paino on 0,4 kg, minkä ansiosta antenni voidaan asentaa sopivaan kiinnitysrakenteeseen ilman suurta lisäkuormaa. Pylväsasennus pitää antennin koholla ja tarjoaa selkeän kiinnitystavan pysyviin asennuksiin. Näiden mittojen ja rakenteellisten ominaisuuksien perusteella asentaja voi arvioida tarvittavan vapaan tilan, tukirakenteen kantavuuden ja sijoituksen ennen lopullista kiinnitystä. Ne helpottavat myös asennustöiden ja huoltopääsyn suunnittelua.

Antenni on suunniteltu toimimaan lämpötila-alueella −30...+75 °C, joten sitä voidaan käyttää monenlaisissa ulko-olosuhteissa. Suurin sallittu tuulennopeus on 200 km/h, mikä on tärkeää erityisesti avoimilla ja tuulisilla asennuspaikoilla, joissa kiinnitysrakenteen on pidettävä antenni tukevasti paikallaan. Näiden ympäristörajojen avulla voidaan arvioida etukäteen suunnitellun asennuspaikan ja tukirakenteiden soveltuvuus. Tuote voidaan tunnistaa mallikoodilla D12-8-26-NF2 ja EAN-koodilla 0708747432886, mikä helpottaa oikean mallin varmistamista hankinnan, käyttöönoton ja varastonhallinnan yhteydessä. Kiinnitystapa, mitat, paino, käyttölämpötila ja tuulenkestävyys muodostavat yhdessä tarvittavat lähtötiedot vakaan ulkoasennuksen suunnitteluun.
