3G/4G LTE-, GPS- ja Wi-Fi-yhdistelmäulkoinen antenni IP67

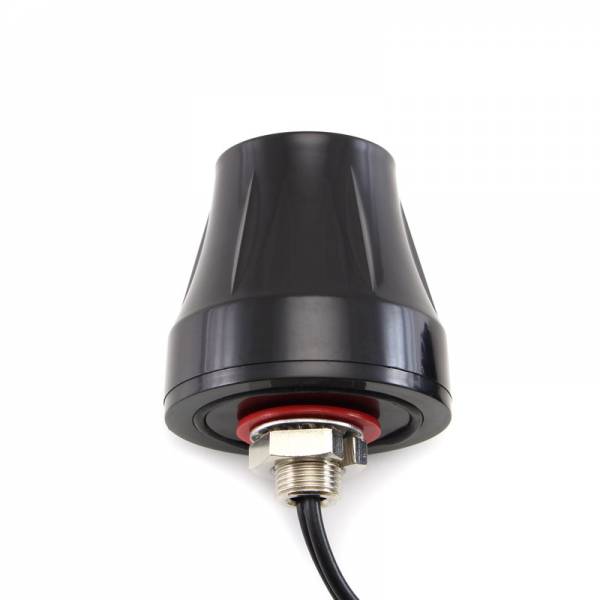

JCB062 on GPS- ja GSM-yhdistelmäantenni, joka yhdistää satelliittipaikannuksen ja matkapuhelinverkkoyhteyden samaan kompaktiin, ruuvikiinnitteiseen ulkoantenniin. GPS-osa toimii 1575,42 MHz:n taajuudella ja käyttää oikeakätistä ympyräpolarisaatiota (RHCP). Sisäänrakennettu pienikohinainen vahvistin tarjoaa 28 ± 2 dB:n vahvistuksen, mikä vahvistaa vastaanotettua satelliittisignaalia ennen sen välittämistä liitetylle laitteelle. Alle 1,5 dB:n kohinaluku tukee tehokasta signaalin vahvistusta. Antenni toimii 2,2–5 V DC:n käyttöjännitteellä ja sen virrankulutus on alle 15 mA. GSM-osa kattaa taajuusalueet 824–960 MHz ja 1710–2170 MHz, käyttää lineaarista polarisaatiota ja tarjoaa 2,0 dBi:n vahvistuksen ilmoitetuilla matkapuhelinverkon taajuusalueilla.

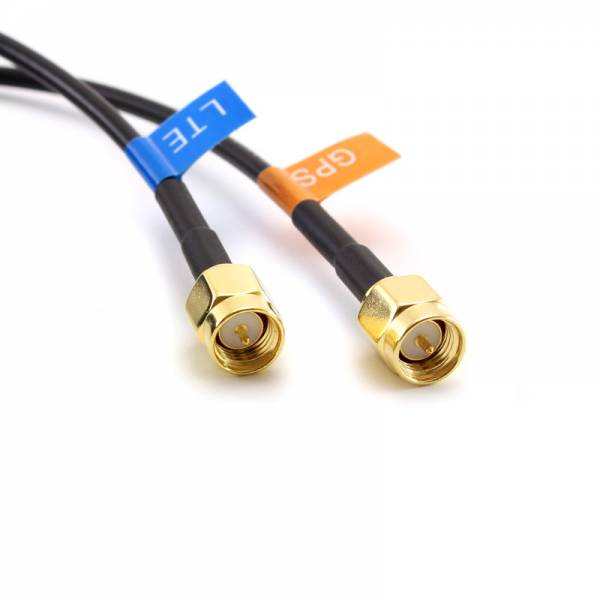

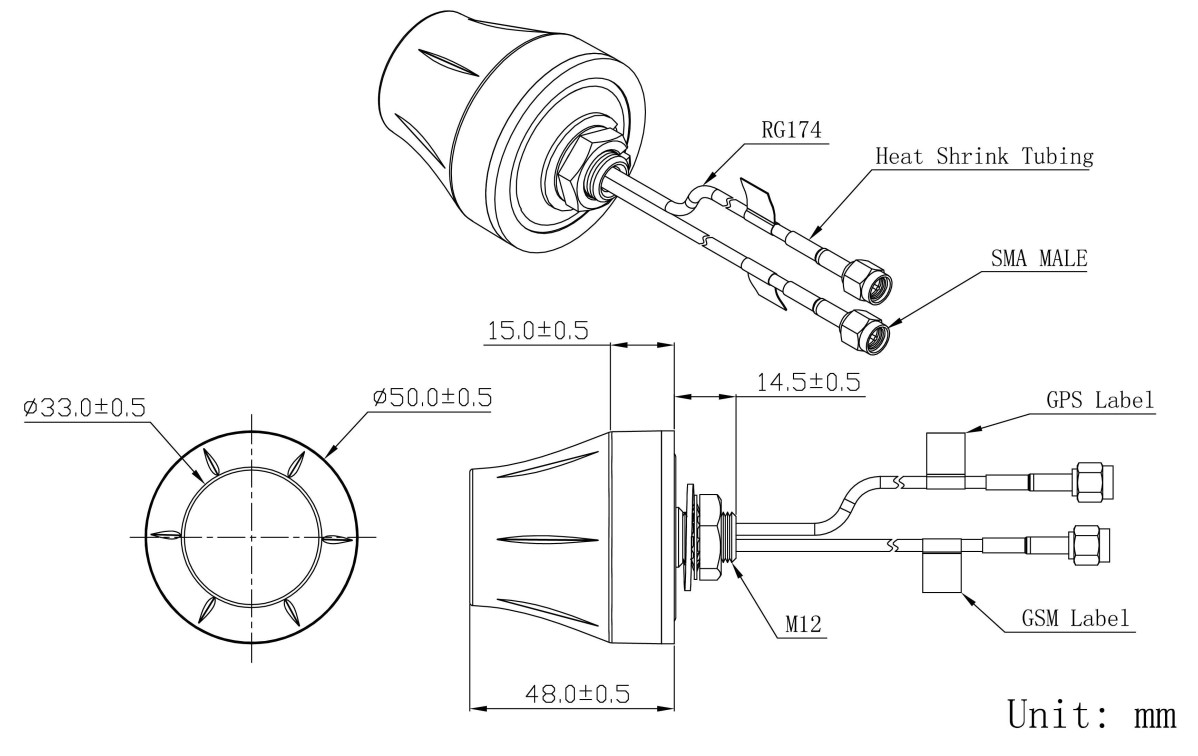

ABS-muovista valmistettu antenni toimitetaan RG174-kaapeleilla, ja se on tarkoitettu kiinteään asennukseen ruuvikiinnityksellä. Liitinvaihtoehtoina ovat SMA, MCX, FAKRA sekä muut liitintyypit, joten antenni voidaan sovittaa erilaisiin laitteisiin. Noin 50 mm:n halkaisijan ja 48 mm:n korkeuden ansiosta se soveltuu kohteisiin, joissa GPS- ja GSM-yhteydet halutaan toteuttaa yhdellä antennilla. Antennin käyttölämpötila on -40…+85 °C ja se kestää enintään 95 %:n suhteellisen ilmankosteuden. Kotelon IP67-luokitus koskee antennia kaapelin läpivientiä lukuun ottamatta, ja ilmoitettu tärinänkesto tukee käyttöä kohteissa, joissa esiintyy jatkuvaa mekaanista rasitusta. Tuote on myös RoHS-vaatimusten mukainen.
