ALFA HaLow-R sisäkäyttöön tarkoitettu IoT-reititin ja WiFi HaLow -laajennin

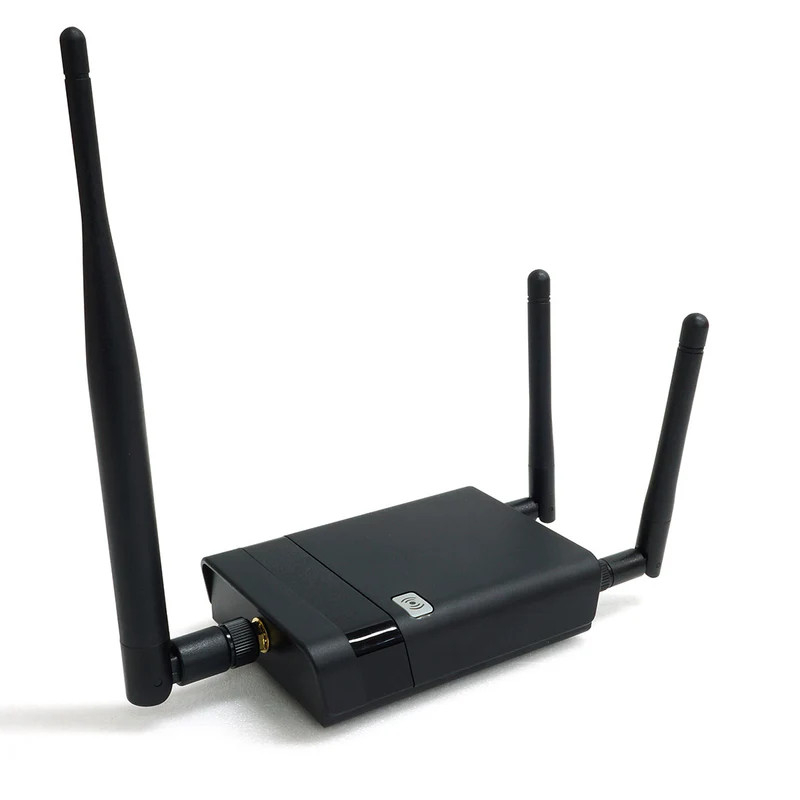

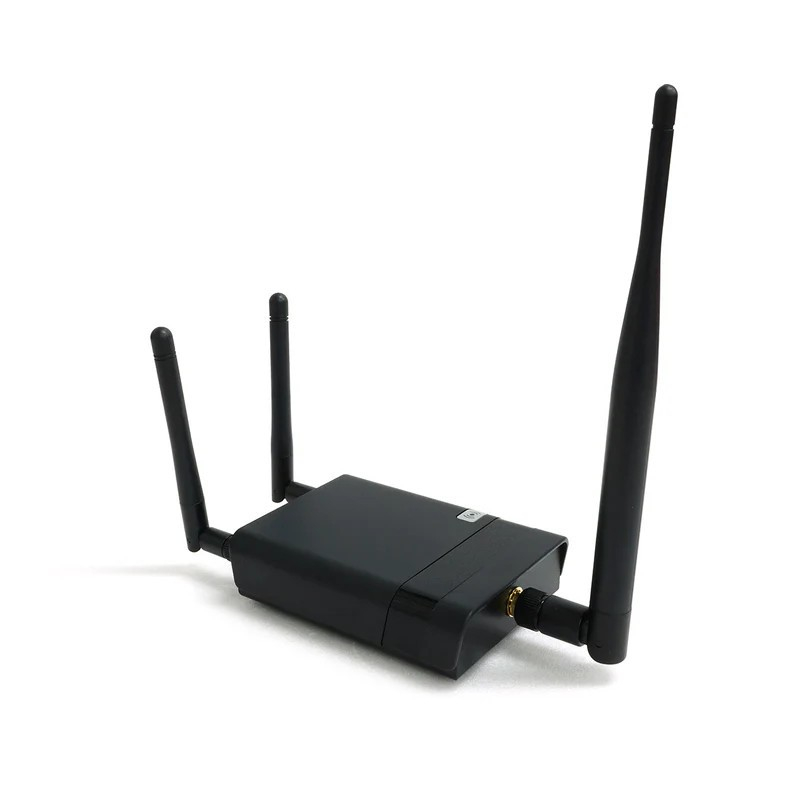

ALFA Network HaLow-R on sisäkäyttöön suunniteltu IoT-reititin ja -laajennin, joka yhdistää IEEE 802.11ah -standardiin perustuvan WiFi HaLow -yhteyden ja perinteisen 2,4 GHz:n WiFi 4 -verkon. HaLow-radio toimii lisenssivapailla alle 1 GHz:n taajuusalueilla 868 tai 915 MHz:n alueella ja tukee 1, 2, 4 ja 8 MHz:n kanavaleveyksiä sekä 150 kbps:n ja 15 Mbps:n välisiä tiedonsiirtonopeuksia. Yhteys on tarkoitettu pitkän kantaman ja erittäin vähävirtaisten langattomien verkkojen rakentamiseen, joten laitteessa on oma radioliitäntä HaLow-standardia käyttäville IoT-laitteille. Tätä radiota varten laitteessa on erillinen SMA-liitin ja irrotettava 3 dBi:n dipoliantenni.

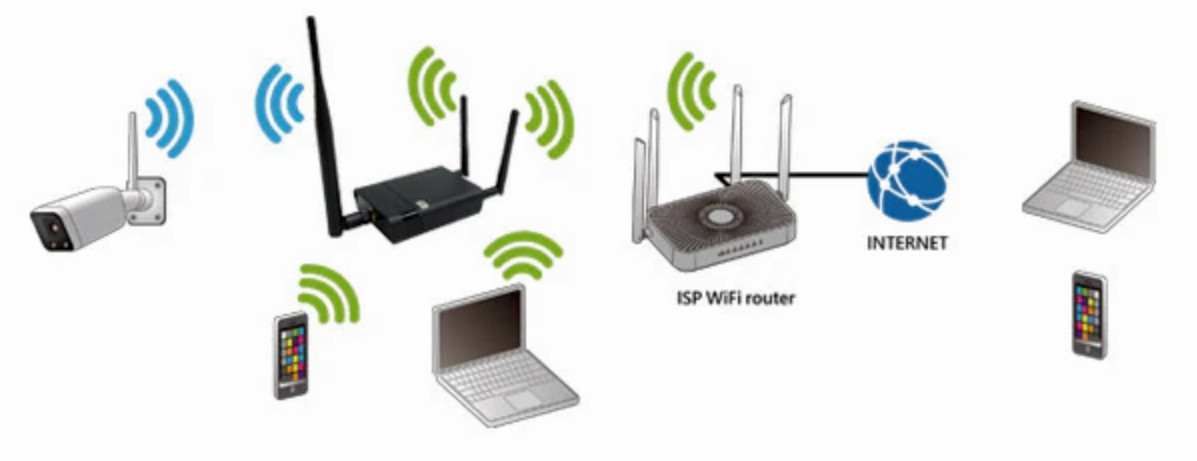

HaLow-yhteyden lisäksi reititin tukee IEEE 802.11n -standardin mukaista WiFi 4 -verkkoa, jossa käytetään 20 tai 40 MHz:n kanavaleveyksiä ja tiedonsiirtonopeus on enintään 300 Mbps. Tätä radiota varten laitteessa on kaksi RP-SMA-liitintä ja kaksi irrotettavaa 5 dBi:n dipoliantennia, jotka muodostavat 2,4 GHz:n langattoman yhteyden. WiFi 4 -verkon kautta Internet-yhteys voidaan jakaa tavallisille päätelaitteille, kuten kannettaville tietokoneille ja älypuhelimille, samalla kun HaLow-liitäntä palvelee alemman taajuusalueen IoT-verkkoa. Yhdistämällä molemmat langattomat tekniikat samaan sisäkäyttöiseen laitteeseen HaLow-R mahdollistaa sekä alle 1 GHz:n IoT-laitteiden että tavallisten 2,4 GHz:n WiFi-laitteiden yhdistämisen yhden reititin- tai laajenninalustan kautta.

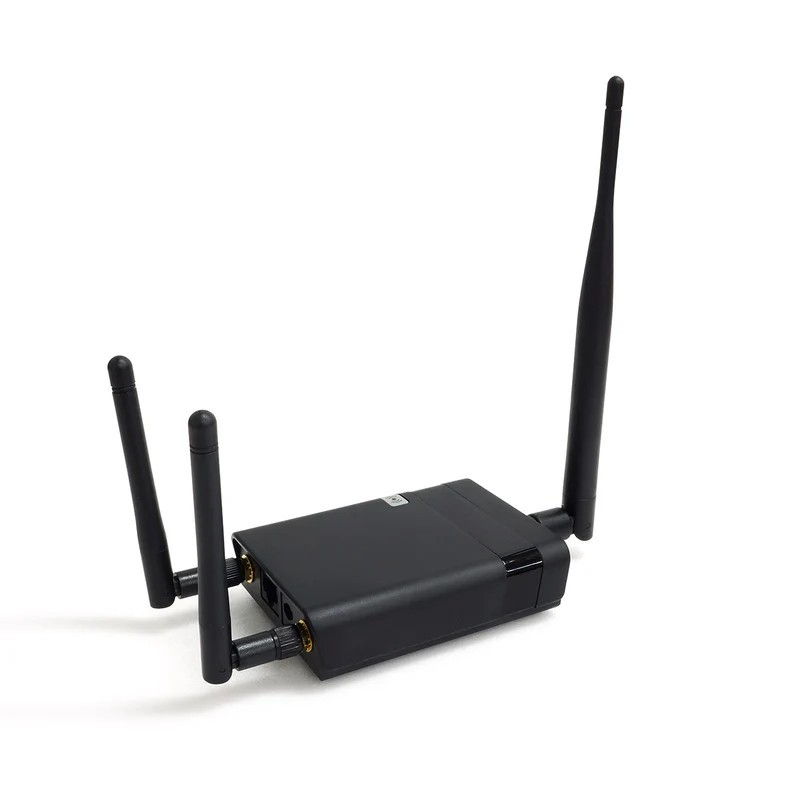

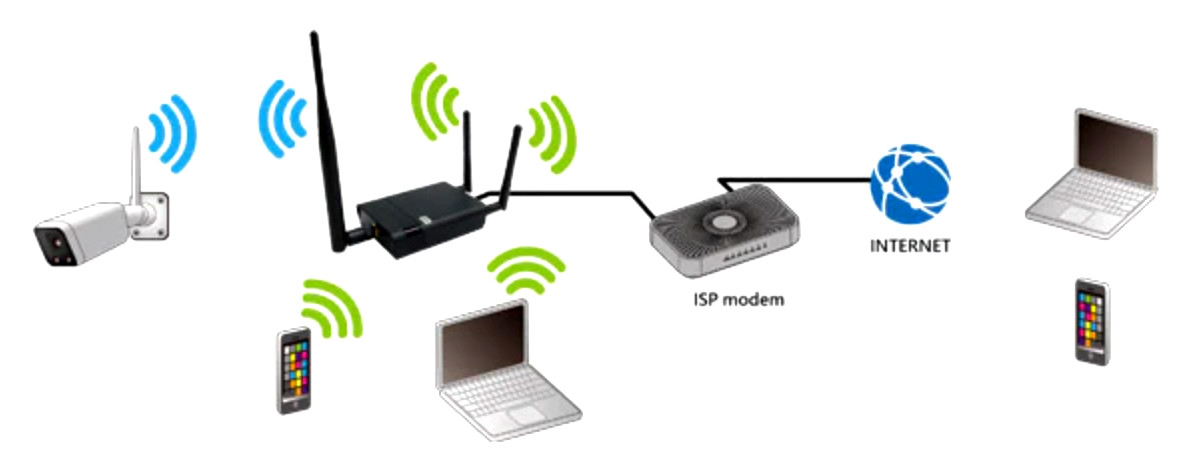

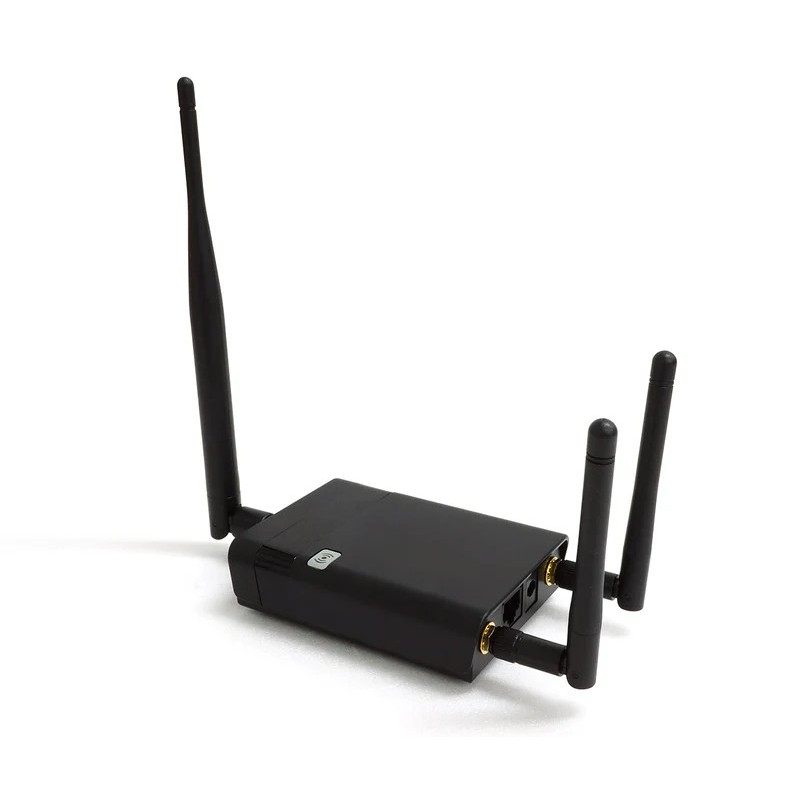

HaLow-R perustuu kahteen erilliseen piirisarjaan: MediaTek MT7628 vastaa WiFi 4 -toiminnoista ja Morse Micro MM6108 IEEE 802.11ah -yhteydestä. Laitteessa on 128 Mt RAM-muistia ja 2 Mt Flash-muistia, ja sen käyttöjärjestelmänä toimii OpenWrt-laiteohjelmisto, jonka lähdekoodi on saatavilla. Tämä muodostaa alustan laitteen reititys- ja langattomille verkkotoiminnoille. Langallista verkkoyhteyttä varten käytettävissä on yksi ESD-suojattu Fast Ethernet -portti, joka mahdollistaa liittämisen Ethernet-verkkoon ja suojaa samalla liitäntää sähköstaattisilta purkauksilta. Lisäksi laitteessa on palautuspainike asetusten palauttamista varten käyttöönoton tai ylläpidon yhteydessä.

Virran, Ethernet-yhteyden, WiFi-verkon, HaLow-yhteyden sekä järjestelmän tai palautustoiminnon tilaa osoittavat omat merkkivalonsa, joiden ansiosta laitteen toimintaa voidaan seurata ilman hallintakäyttöliittymään kirjautumista. Virransyöttö tapahtuu 12 V:n / 1 A:n tasavirtalähteellä, mikä määrittää laitteen käyttöön tarvittavan ulkoisen virtalähteen. Verkkoliitäntä, merkkivalot, palautuspainike ja virtaliitäntä on koottu samaan sisäkäyttöiseen laitteeseen, jolloin kaikki tärkeimmät liitännät ja hallintatoiminnot ovat helposti käytettävissä. OpenWrt-ohjelmistoalustan ja erillisten piirisarjojen ansiosta laite on helppo integroida sekä IoT-verkkoihin että tavanomaisiin sisätilojen verkkoympäristöihin.
