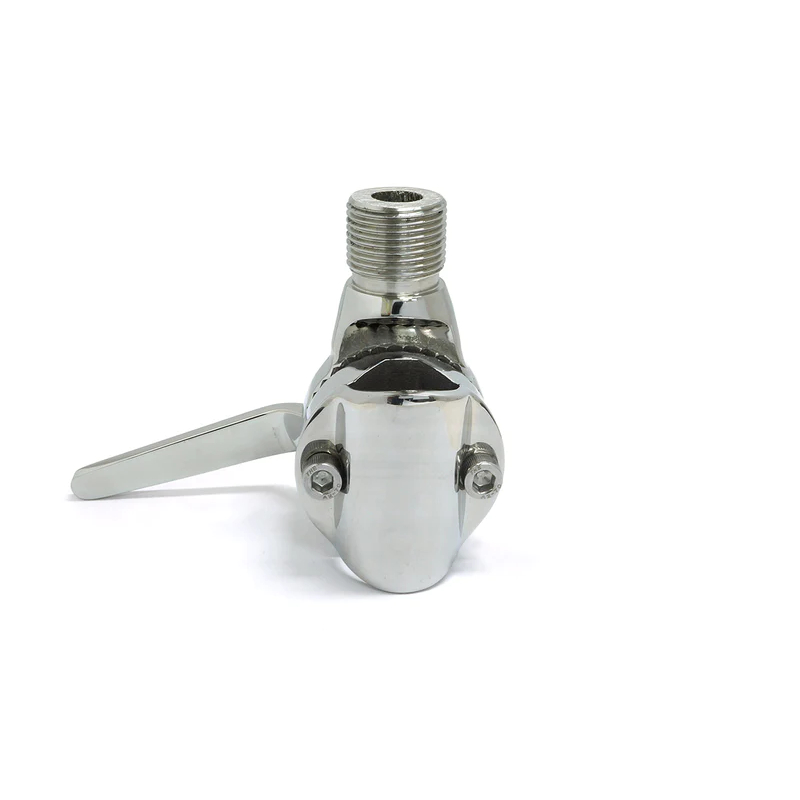

Merikiinnike Tube TSM-B2:lle | Ruostumattomasta teräksestä valmistettu räikkäjalusta 7/8"–1" kaiteisiin

TSM-B2 on ruostumattomasta teräksestä valmistettu, puristimella kiinnitettävä räikkäpohja, joka on tarkoitettu antennien asentamiseen 7/8 tuuman (22 mm) ja 1 tuuman (25 mm) putkiin. Se voidaan asentaa joko pysty- tai vaakasuuntaan, jolloin kiinnitystapa voidaan sovittaa yhteensopivan putken asentoon. Puristinrakenne määrittää, miten kiinnike kiinnittyy putkeen, ja räikkämekanismi mahdollistaa antennin asennon säätämisen. Stainless 316 -materiaalista valmistettu TSM-B2 on tarkoitettu nimenomaan putkeen kiinnitettäväksi antennituen osaksi eikä tasaiselle pinnalle asennettavaksi jalustaksi. 1"-12 Male -kierre muodostaa määritetyn kierreliitännän, joten se on tärkeä yksityiskohta arvioitaessa kiinnikkeen sopivuutta suunniteltuun antennikokonaisuuteen.

Pikatoimisella kahvalla antennia voidaan nostaa, laskea ja palauttaa säädön jälkeen oikeaan pystyasentoon. Antennin asentoa voidaan siten muuttaa suoraan kiinnikkeen oman räikkämekanismin avulla samalla, kun puristin pysyy kiinnitettynä putkeen. Kahvan pituus on 115 mm (4,5 tuumaa), ja se toimii näiden säätöjen käyttölaitteena. Kun kiinnikettä käytetään yhdessä TSM1:n ja TSM2:n kanssa, se tukee ALFA Tube -sarjan laitteita ja määrittää näin tuotteen dokumentoidun yhteensopivuuden. Tuetut putkikoot, pysty- tai vaakasuuntainen asennus, kierreliitäntä ja säädettävä kahva ovat keskeiset seikat, jotka on otettava huomioon TSM-B2:n valinnassa ja integroinnissa yhteensopivaan antenniasennukseen.
