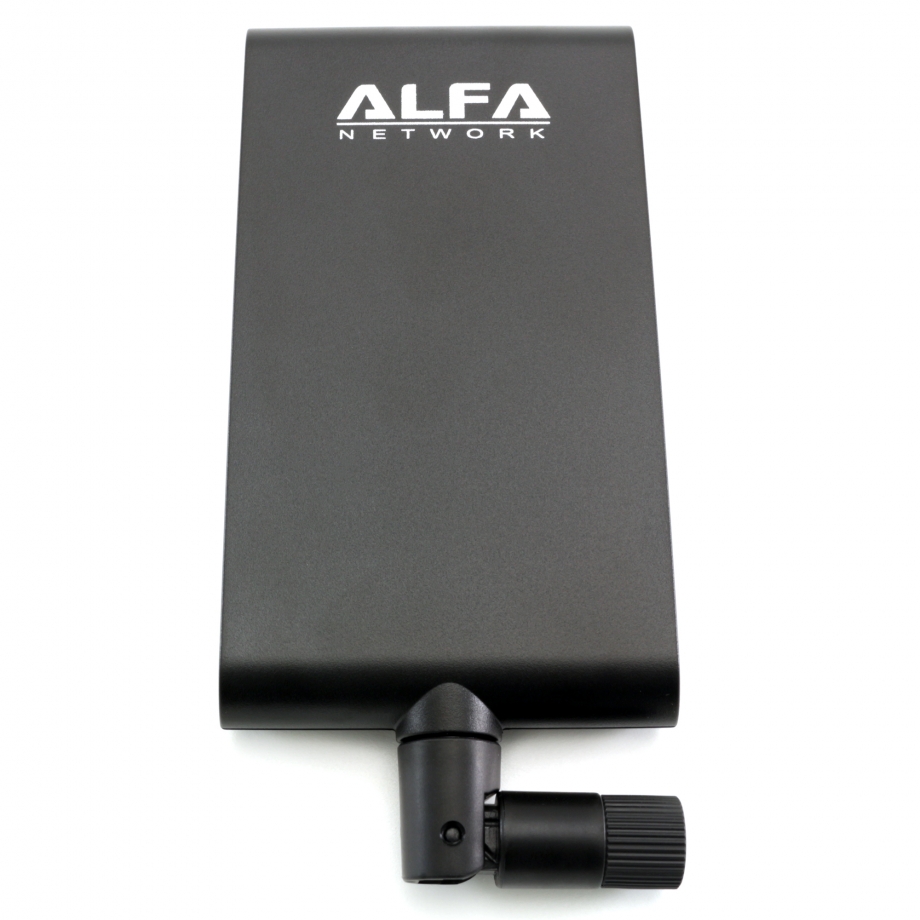

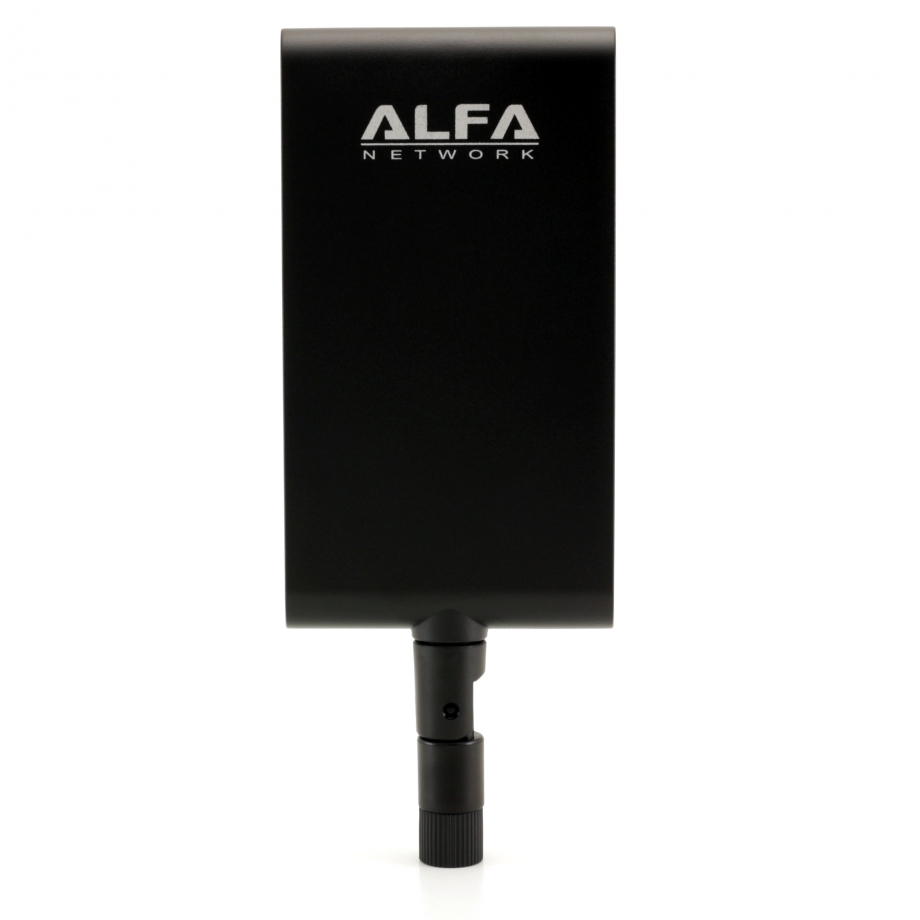

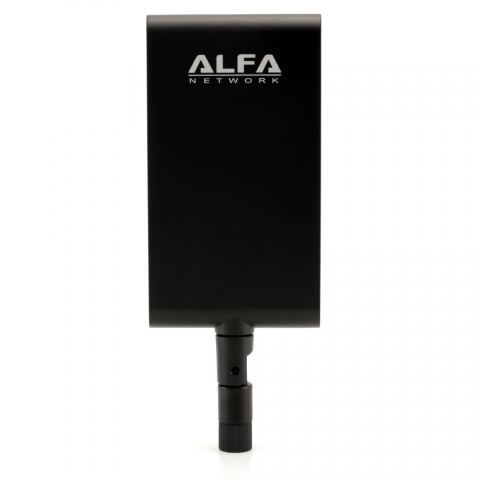

Alfa sisäkäyttöön tarkoitettu paneeliantenni APA-M25 | Kaksitaajuuksinen 2,4/5 GHz Wi‑Fi-paneeliantenni, 8/10 dBi, RP-SMA

APA-M25 on kaksitaajuuksinen, suuren vahvistuksen paneeliantenni sisäkäyttöön 2,4 GHz:n ja 5 GHz:n taajuusalueille. Se kattaa taajuudet 2,4–2,5 GHz ja 5,150–5,875 GHz, joten samaa antennia voidaan käyttää molemmilla tuetuilla taajuusalueilla ilman erillisiä yksitaajuusantenneja. Antenni on rakenteeltaan suuntaava patch-antenni, joka keskittää säteilykuvionsa tiettyyn suuntaan sen sijaan, että signaali jakautuisi tasaisesti kaikkiin suuntiin. Siksi sijoitus ja suuntaus ovat keskeisiä asennuksessa, sillä antenni on tarkoitettu kohdistamaan peitto valitulle alueelle. Sama paneeli soveltuu siten asennuksiin, joissa käytetään kumpaa tahansa tuetuista taajuusalueista, mikä yksinkertaistaa antennin valintaa kaksitaajuuksisille laitteille.

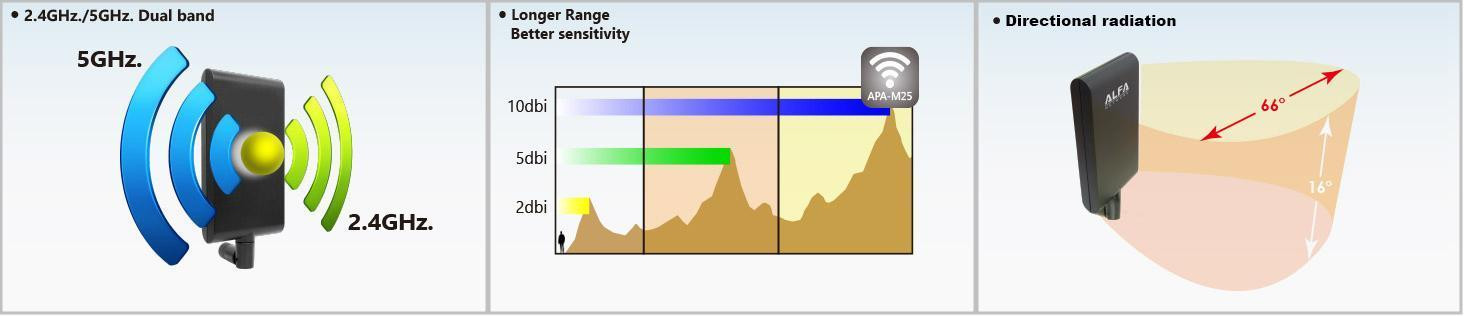

Antennin vahvistus on 8 dBi 2,4 GHz:n taajuusalueella ja 10 dBi 5 GHz:n taajuusalueella, joten ilmoitettu vahvistus on suurempi 5 GHz:llä. Lineaarinen pystypolarisaatio määrittää antennin suuntauksen suhteessa muihin pystypolarisoituihin langattomiin laitteisiin. Ilmoitettu keilanleveys on pystysuunnassa 16 astetta ja vaakasuunnassa 66 astetta, mikä muodostaa suhteellisen kapean pystysuuntaisen ja leveämmän vaakasuuntaisen säteilykuvion. Tämän ansiosta antenni voidaan suunnata haluttua peittoaluetta kohti ja samalla rajoittaa tarpeetonta säteilyä muihin suuntiin. Enimmäis-V.S.W.R. 2.0:1 määrittää antennin ilmoitetun impedanssisovituksen suorituskyvyn tuetuilla taajuuksilla.

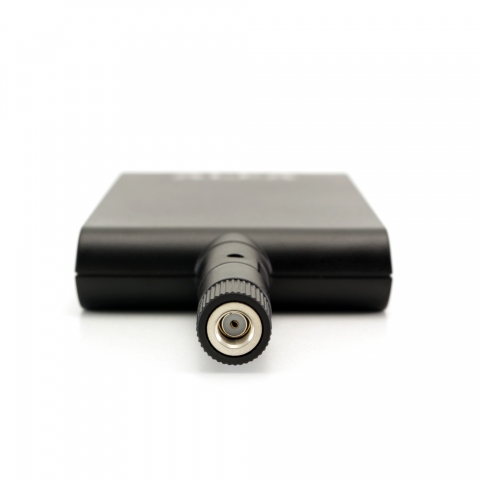

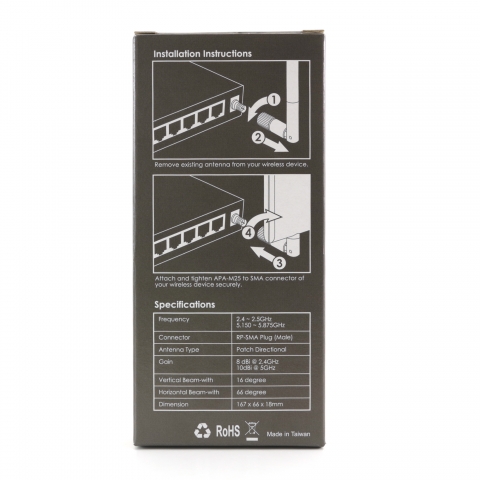

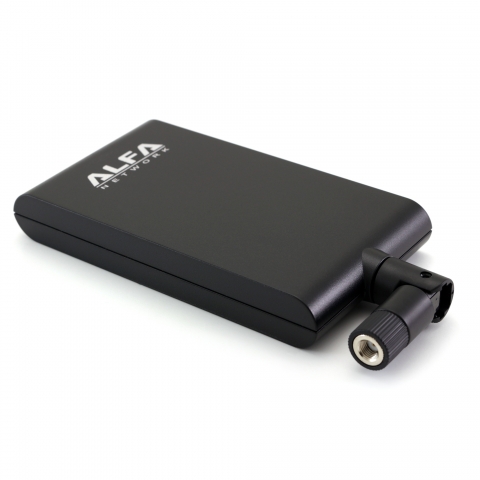

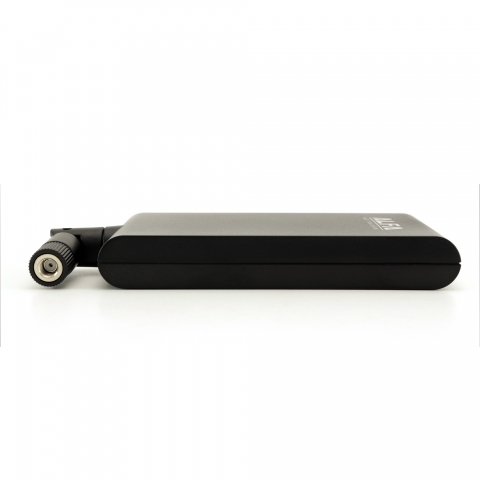

APA-M25 käyttää RP-SMA Male -liitintä, joka toimii RF-liitäntänä yhteensopiville langattomille laitteille tai kaapeleille, joissa on vastaava liitintyyppi. Paneelin mitat ovat 167,3 × 66 × 18 mm, joten asennuspaikan tilantarve voidaan arvioida etukäteen. Suorakulmainen ja kompakti rakenne helpottaa sijoittamista asennuksiin, joissa käytettävissä olevan tilan on riitettävä noin 167 mm korkealle ja 66 mm leveälle paneelille. 18 mm:n syvyys antaa lisäksi selkeän viitteen siitä, kuinka paljon tilaa tarvitaan antennirungolle ja liittimelle asennuksen yhteydessä.

Antennin säteilyominaisuudet on määritelty XY-, YZ- ja ZX-tasoissa tuetuille taajuusalueille, mikä havainnollistaa signaalienergian jakautumista paneelin ympärillä. 2,4 GHz:n alueella säteilykuviot on esitetty taajuuksille 2400, 2450 ja 2500 MHz, kun taas 5 GHz:n alueella ominaisuuksia kuvataan useissa pisteissä aina 5875 MHz:iin saakka. Kuviot osoittavat, että antennin vaste muuttuu suunnan ja taajuuden mukaan, mikä on olennaista paneelin sijoitusta ja suuntausta suunniteltaessa sisäasennuksessa. Yhdessä määritellyn liitintyypin ja kotelon mittojen kanssa nämä ominaisuudet antavat tarvittavat tiedot fyysisen sijoituksen, antennin suuntauksen ja yhteensopivaan RF-laitteeseen liittämisen suunnitteluun ilman omnidirectionaaliseen asennustapaan perustuvaa lähestymistä.
