Alfa IP68 vedenpitävä 3-napainen kaapeliliitin, 10 A, M17-paneeliasennus

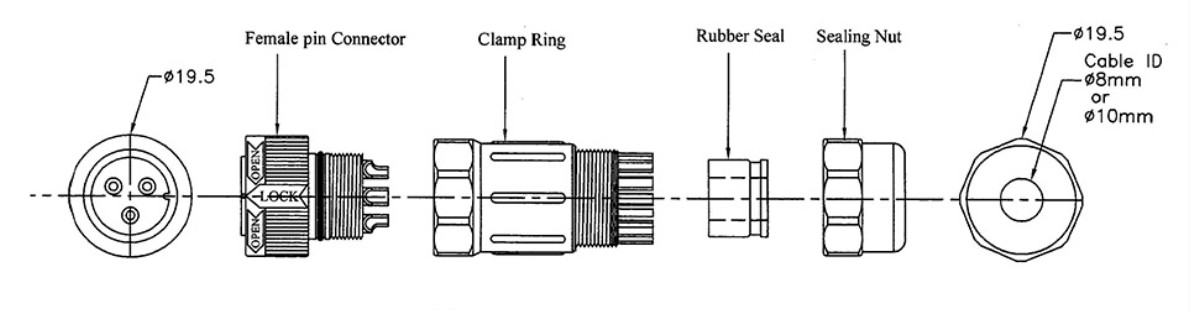

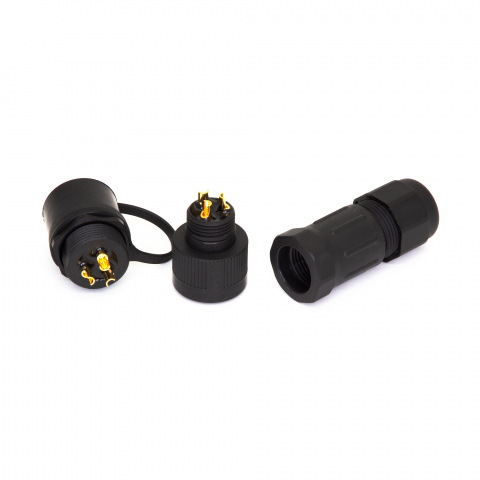

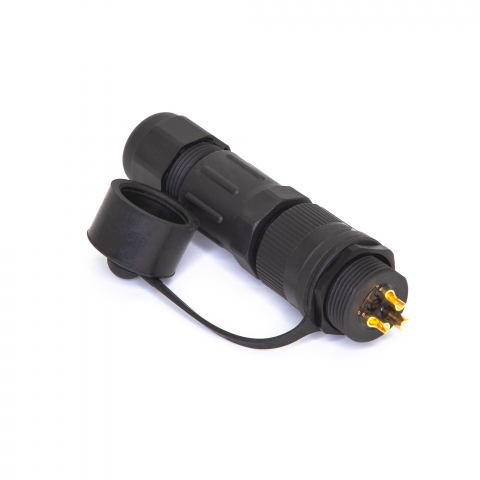

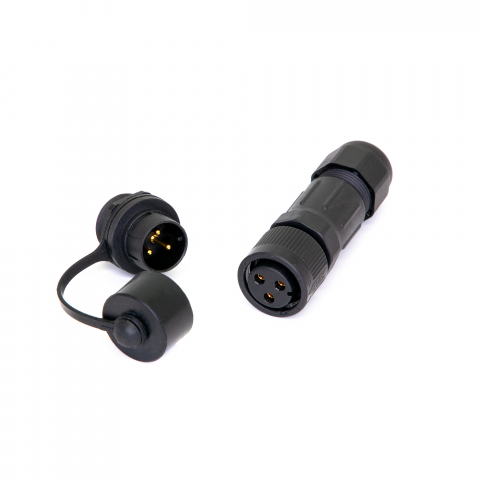

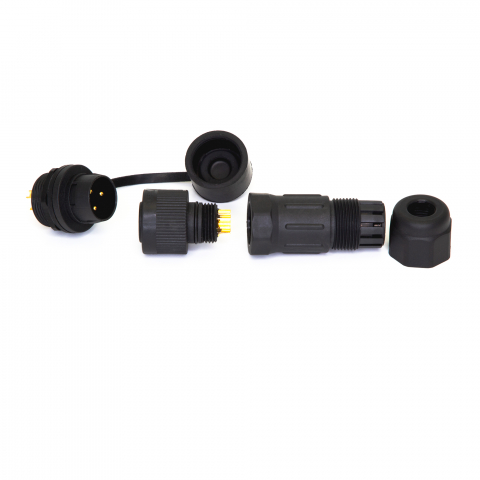

AWC08-3 on kolminapainen, IP68-luokiteltu vesitiivis liitin, joka on tarkoitettu kaapeliliitäntöihin kohteissa, joissa tarvitaan luotettavaa suojausta pölyä ja vettä vastaan. Liitin koostuu kiinteästä kierteellisestä runko-osasta ja siihen liitettävästä kaapeliliittimestä, jotka muodostavat irrotettavan sähköliitännän. Liitin asennetaan paneelin läpi kierteellisen kiinnitysosan, kiinnitysmutterin ja O-renkaan avulla, kun taas kaapelipuolella käytetään kiristysrengasta, kumitiivistettä ja tiivistysmutteria kaapelin tiivistämiseksi. Suositeltu paneelin asennusaukon halkaisija on 17,1 mm, ja liitin soveltuu 2,0–4,0 mm paksuihin paneeleihin, mikä auttaa varmistamaan oikean asennuksen ja tiiviyden. Kaapelin tiivistysosat tukevat kaapeleita, joiden sisähalkaisija on 8 mm tai 10 mm, joten sama liitin voidaan sovittaa eri kaapelikokoihin säilyttäen määritellyn suojausluokan.

Liittimen runko on valmistettu mustasta lasikuituvahvisteisesta Nylon 66 -materiaalista, joka täyttää UL94 V-0 -paloluokituksen. Koskettimet ovat messinkiä, ja niiden pinnassa on 2 µm kultapinnoite nikkelikerroksen päällä sähköisen kontaktin varmistamiseksi. Kolminapaisen AWC08-3-mallin nimellisvirta on enintään 10 A, joten se soveltuu tätä virtatasoa vaativiin käyttökohteisiin. Kaapelipuolen liitinkokoonpanon kokonaispituus on 57 ± 2 mm, ja kiinnitysosassa käytetään M17 × 1.0 -kierrettä paneeliasennusta varten. Liitin on lisäksi UV-kestävä ja valmistettu Taiwanissa, joten se soveltuu myös ulkokäyttöön ja muihin vaativiin olosuhteisiin. Tiivistetty rakenne, irrotettava kaapeliliitäntä ja paneelin läpi tapahtuva asennus tekevät siitä käytännöllisen ratkaisun laitteisiin, joissa tarvitaan suojattu sähköliitäntä.
