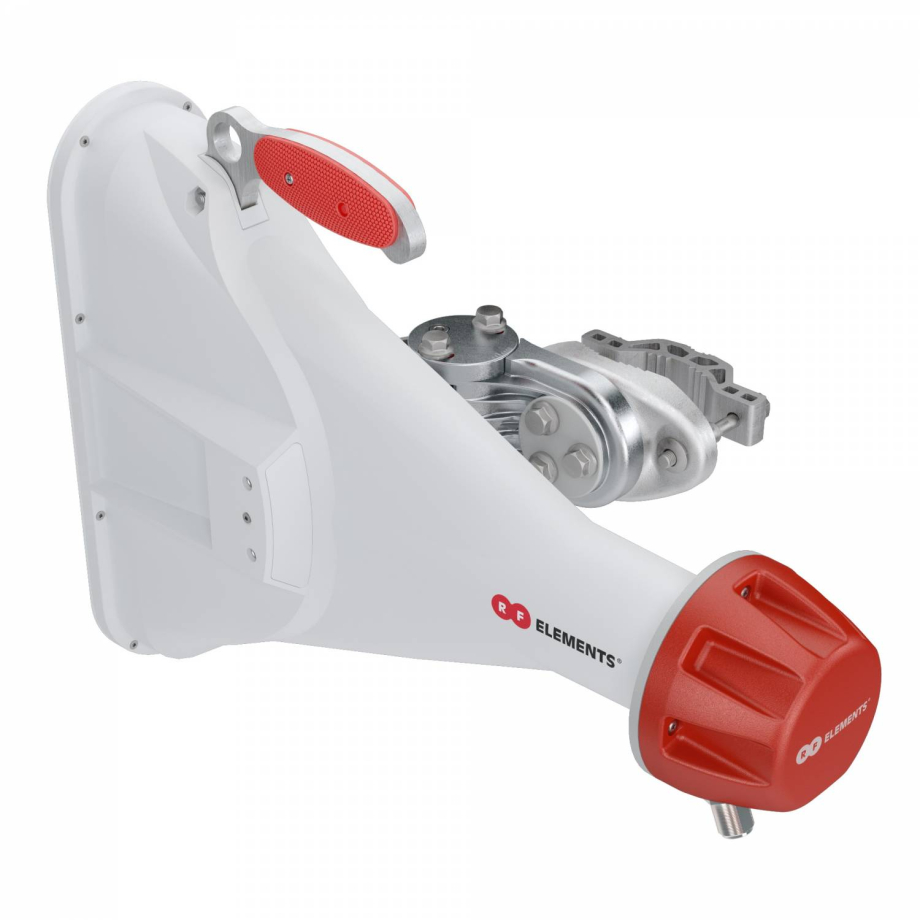

Epäsymmetrinen 60° sektorantenni N-naarasliittimillä | 5180–6000 MHz, suuri vahvistus, matalat sivulobit

RF elements Asymmetrical Horn CC -sarjan antennit ovat suuntaavia torviantenneja, jotka on tarkoitettu 5180–6000 MHz:n taajuusalueella toimiviin langattomiin verkkoihin. Niiden epäsymmetrisessä säteilykuviossa vaaka- ja pystysuuntaiset keilanleveydet eroavat toisistaan, joten kuuluvuusalue voidaan suunnitella asennuskohteen vaatimusten mukaan. Toisin kuin antenneissa, joiden keilanleveydet ovat lähes samat molemmissa suunnissa, tässä rakenteessa vaakasuuntainen peittoalue ja signaalin pystysuuntainen jakautuminen voidaan ottaa verkon suunnittelussa huomioon erikseen. Sarjan antenneissa yhdistyvät korkea keilan hyötysuhde ja vakaa säteilykuvio koko toimintataajuusalueella. Ne soveltuvat erityisesti tukiasemaryhmiin, joissa on paljon tukiasemia pienellä alueella, sekä kohteisiin, joissa useita antenneja asennetaan lähelle toisiaan.

Torvirakenne tuottaa tarkasti suunnatun säteilykuvion ja vaimentaa tehokkaasti häiriösignaaleja, mikä auttaa hallitsemaan lähetettävien ja vastaanotettavien signaalien suuntautumista. Perinteisiin paneelielementeistä koostuviin sektoriantenneihin verrattuna Asymmetrical Horn CC -sarjan säteilykuvio pysyy vakaampana koko toimintakaistan alueella. Tämä on erityisen tärkeää asennuksissa, joissa suunnitellun kuuluvuusalueen halutaan pysyvän mahdollisimman samanlaisena kaikilla liitetyn radiolaitteen käyttämillä taajuuksilla. Jokaisessa antennissa on kaksi lineaarista polarisaatiota, vaaka- ja pystypolarisaatio, sekä kaksi N Female -liitintä yhteensopivien radiolaitteiden kytkemistä varten. Sarjan eri keilanleveysvaihtoehdoista voidaan valita antenni halutun kuuluvuusalueen, asennuspaikan ja vierekkäisten radiosektorien sijoittelun perusteella.

Asymmetrical Horn CC -sarjan antenneilla radiopeitto voidaan kohdistaa halutulle alueelle ja samalla rajoittaa ei-toivottua säteilyä sen ulkopuolella. Säteilyominaisuuksiensa ansiosta antennit soveltuvat erityisesti kohteisiin, joissa tukiasemia on tiheästi ja joissa peittoalueiden tarkka suunnittelu sekä häiriösignaalien vaimentaminen ovat tärkeitä. Antennien vahvistus ja säteilykuvio pysyvät vakaina koko toimintakaistalla, mikä tukee suunnatun radiopeiton johdonmukaista toteutusta määritellyllä taajuusalueella. Epäsymmetrisen keilan ansiosta verkon suunnittelussa voidaan tarkastella erikseen tarvittavaa vaakasuuntaista peittoaluetta ja säteilykuvion pystysuuntaista laajuutta sen sijaan, että molempia suuntia arvioitaisiin yhden keilanleveyden perusteella.

Jokaisessa antennissa on kaksi lineaarista polarisaatiota ja erilliset N Female -liittimet vaaka- ja pystypolarisaatiolle. Antennien impedanssi on 50 ohmia, ja vakiomalliset RF-liittimet mahdollistavat kytkennän yhteensopiviin radiolaitteisiin. Sarjan mallit eroavat toisistaan antennivahvistuksen sekä vaaka- ja pystysuuntaisten keilanleveyksien osalta, joten sopiva vaihtoehto voidaan valita verkon rakenteen mukaan. Kapeampi vaakasuuntainen keila soveltuu tilanteisiin, joissa radiopeitto halutaan keskittää rajatummalle kulma-alueelle. Leveämmällä säteilykuviolla varustettu malli puolestaan sopii asennuksiin, joissa tarvitaan laajempaa sektoripeittoa. Nämä ominaisuudet ovat erityisen hyödyllisiä useista sektoreista koostuvien verkkojen suunnittelussa ja silloin, kun samaan asennuskohteeseen sijoitetaan useita antenneja. Tällöin vierekkäisten antennien säteilykuvioiden keskinäinen sijainti ja suuntaus ovat olennainen osa verkon suunnittelua.

RF elements Asymmetrical Horn CC -sarjan antennit on tarkoitettu ulkoasennuksiin, ja niiden kotelointiluokka on IP55. Rakenteessa käytetään UV-säteilyä kestävää ABS-muovia, polykarbonaattia, HDPE-muovia, alumiinia ja ruostumatonta terästä. Antennit on mitoitettu kestämään jopa 160 km/h:n tuulennopeuksia, joten ne soveltuvat myös avoimille ja tuulelle alttiille asennuspaikoille ilmoitettujen ympäristöolosuhteiden rajoissa. Säänkestävä rakenne ja suuntaava säteilykuvio mahdollistavat käytön ulkotilojen langattomissa verkkoratkaisuissa, joissa on otettava huomioon sekä antennin kiinnitys että sen tarkka suuntaus. Kotelo ja kiinnitysosat muodostavat yhtenäisen rakenteen, joka on tarkoitettu asennettavaksi soveltuvaan tukirakenteeseen.

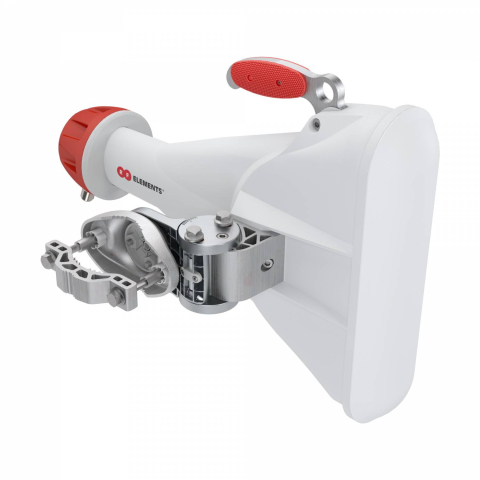

Kiinnitysjärjestelmä mahdollistaa antennin asentamisen mastoon ja sen suunnan mekaanisen säätämisen sekä vaaka- että pystytasossa. Antennin suuntaa ja pystysuuntaista kallistuskulmaa voidaan säätää asennuksen aikana, jotta säteilykuvio saadaan kohdistettua halutulle peittoalueelle. Vaakasuuntaisella säädöllä muutetaan antennin osoitussuuntaa, kun taas pystysuuntaisella säädöllä pääkeilaa voidaan suunnata ylemmäs tai alemmas suhteessa asennusasentoon. Säätömahdollisuudet ovat erityisen tärkeitä suuntaavissa antenneissa, sillä antennin asento määrittää pääkeilan suunnan. Sarjan malleilla on omat mittansa, tuetut mastohalkaisijansa ja säätöalueensa, joten asennus voidaan suunnitella valitun antennin ja käytettävissä olevan kiinnitysrakenteen mukaan. Mekaanisten säätöjen avulla antennin suuntausta voidaan myös tarkentaa asennuksen aikana muuttamatta valittua keilakuviota.
