JCE305 LTE/GPS/GLONASS/Wi‑Fi-yhdistelmä ulkoantenni | IP67, SMA/FAKRA

JCE305 on yhdistelmäantenni, joka kokoaa GPS-, LTE- ja WiFi-yhteydet samaan koteloon. GPS-antenni toimii taajuudella 1575,42 MHz, käyttää oikeakätistä ympyräpolarisaatiota (RHCP) ja sisältää 28 ±2 dB:n vahvistuksella varustetun pienikohinaisen vahvistimen, joka tukee satelliittisignaalien vastaanottoa aktiivisen antennipolun kautta. LTE-antenni kattaa taajuusalueet 698–960 MHz ja 1710–2700 MHz lineaarisella polarisaatiolla ja 2,0 dBi:n vahvistuksella. WiFi-antenni toimii taajuusalueella 2400–2483,5 MHz lineaarisella polarisaatiolla ja 3 dBi:n vahvistuksella. Kaikkien antenniosien impedanssi on 50 ohmia, joten antenni voidaan liittää yhteensopiviin tiedonsiirto- ja paikannuslaitteisiin omien liitäntöjensä kautta ilman, että tarvitaan kolmea erillistä antennia.

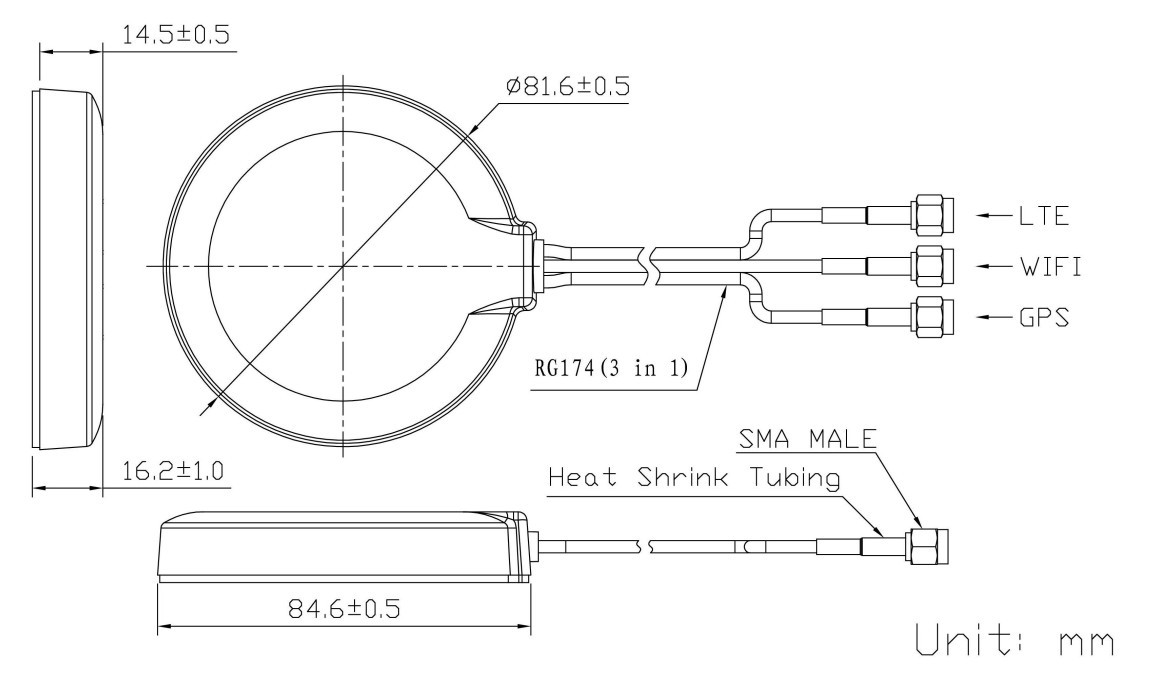

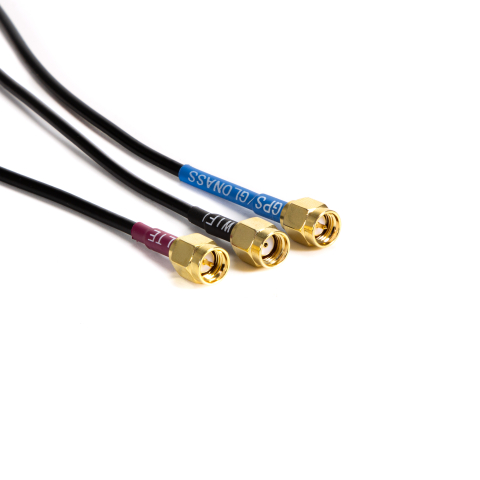

Kotelosta lähtee kolme RG174-kaapelia yhtenä kaapelikokonaisuutena, ja jokaiselle yhteydelle, LTE:lle, WiFi:lle ja GPS:lle, on oma liitäntänsä. Antenni voidaan toimittaa SMA-, FAKRA- tai muilla liitintyypeillä, jotta se soveltuu käytettävään laitteeseen. ABS-kotelo tukee sekä tarrakiinnitystä että magneettikiinnitystä, joten asennustapa voidaan valita käyttökohteen mukaan. IP67-suojaus auttaa suojaamaan antennia pölyltä ja vedeltä, ja käyttölämpötila-alue -40...+85 °C sekä enintään 95 %:n suhteellinen ilmankosteus mahdollistavat käytön vaativissakin ympäristöissä. Antenni kestää lisäksi tärinää taajuusalueella 10–55 Hz 1,5 mm:n amplitudilla kahden tunnin ajan ja täyttää RoHS-vaatimukset.
