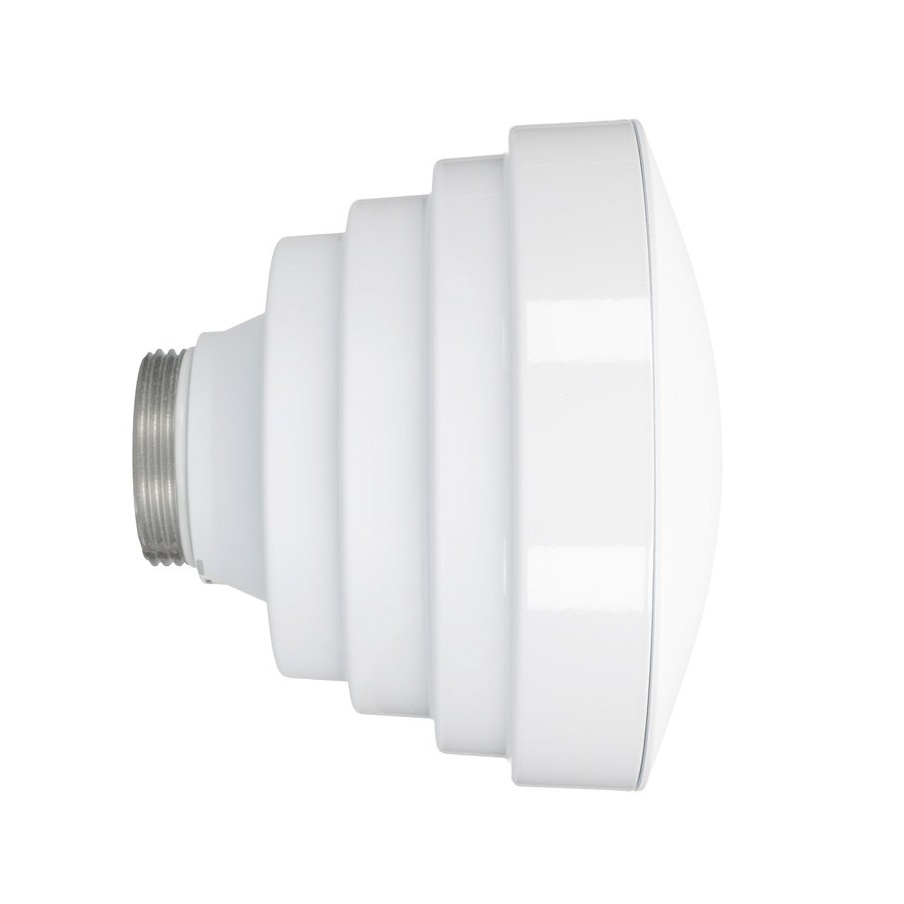

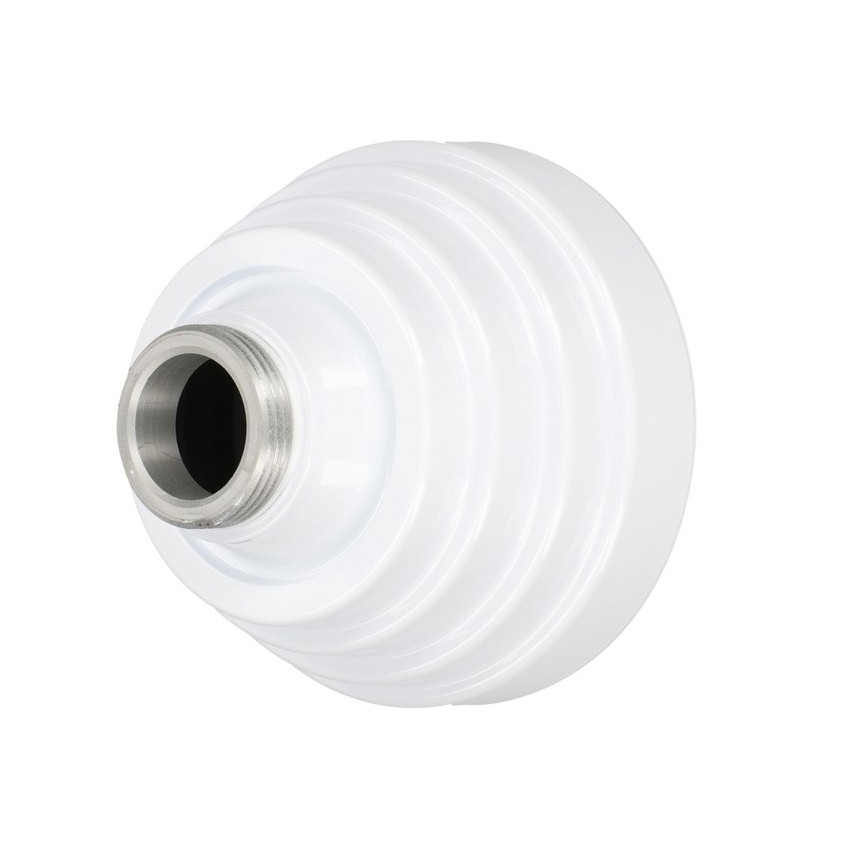

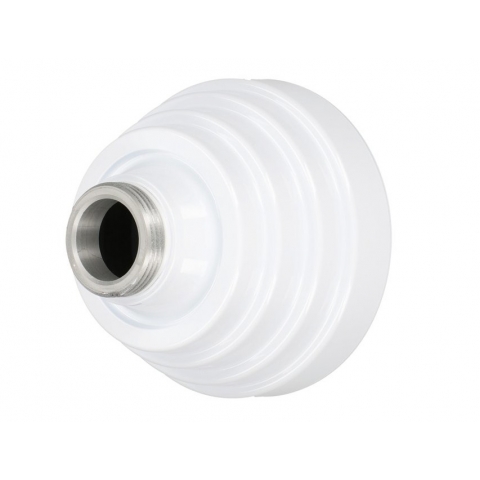

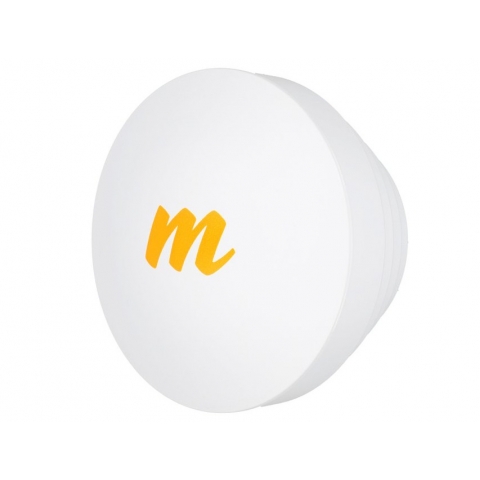

Mimosa N5-X16 16 dBi torviantenni C5x:lle | 4900–6400 MHz

Mimosa N5-X16 on modulaarinen torviantenni, joka on suunniteltu erityisesti Mimosa C5x -radion kanssa käytettäväksi ja täydentää radion sisäänrakennettua antennikokoonpanoa 16 dBi:n vahvistuksella. Se kuuluu N5-X-antenniperheeseen, jossa käytetään Twist-On-liitäntää, ja se on tarkoitettu C5x:n käyttöön laajennetulla 4,9–6,4 GHz:n taajuusalueella paikallisten määräysten sallimissa rajoissa. Suora liitäntä Mimosa N5-X Twist-On -rajapinnan kautta säilyttää C5x-alustan integroidun rakenteen ja tuo samalla käyttöön erilaisen säteilykuvion ja vahvistustason. 45° dual-slant -polarisaatio vastaa koko N5-X-perheessä käytettyä rakennetta, joten antenni muodostaa kiinteän osan modulaarista C5x-järjestelmää eikä ole erillinen yleiskäyttöinen RF-komponentti.

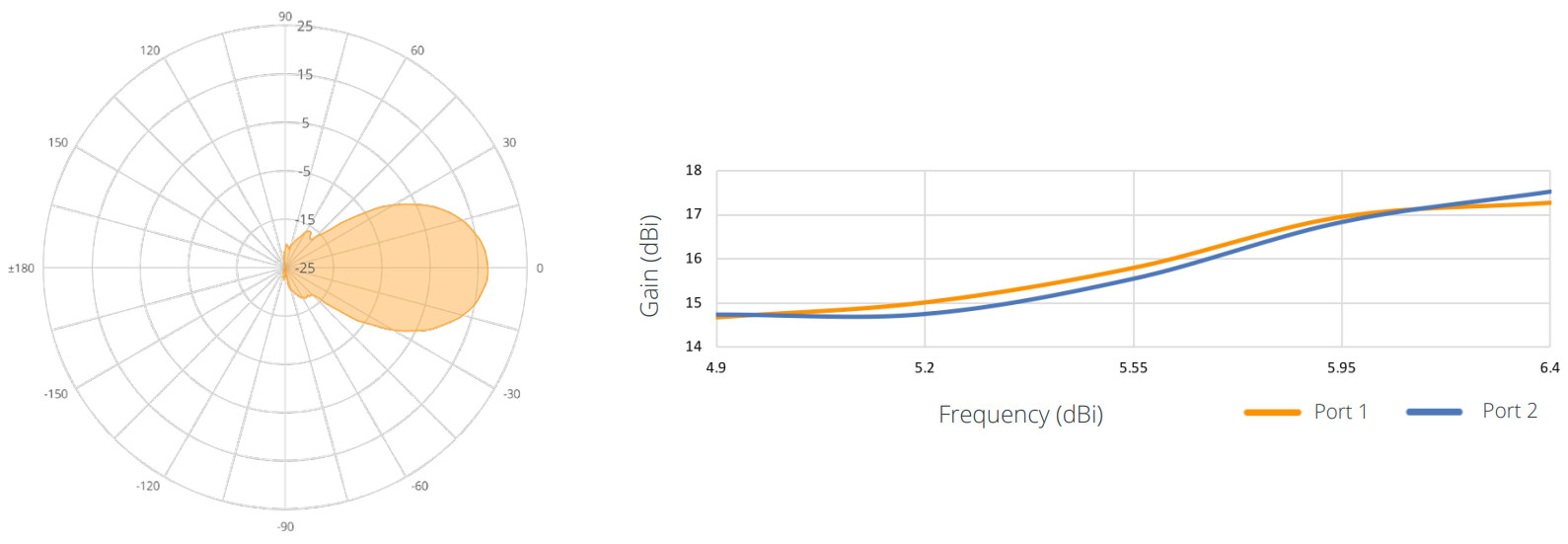

Symmetrinen 22°:n keilanleveys 3 dB:n tasolla tekee N5-X16:n säteilykuviosta huomattavasti kapeamman kuin C5x-radion sisäänrakennetussa 8 dBi:n antennikokoonpanossa. Vähintään 50 dB:n etu-takasuhde ja vähintään 43 dB:n etu-sivusuhde kuvaavat lisäksi antennin kykyä keskittää RF-energia pääsuuntaan ja rajoittaa samalla säteilyä taakse ja sivuille. Mimosa ilmoittaa N5-X-perheen olevan optimoitu häiriöiden eristämiseen tehokkaan sivukeilojen vaimennuksen avulla. N5-X16 on siten suunnattu 16 dBi:n vaihtoehto osana laajempaa C5x:n modulaarista antennivalikoimaa.

N5-X16 on yksi neljästä C5x:lle tarkoitetusta modulaarisesta Twist-On-antennivaihtoehdosta 12, 20 ja 25 dBi:n mallien rinnalla. Modulaarinen rakenne mahdollistaa saman C5x-radioalustan yhdistämisen erilaisiin antennikokoonpanoihin säilyttäen suoran mekaanisen ja RF-yhteyden erillisen N5-X-liitännän kautta. N5-X16 käyttää torviantennirakennetta, painaa 0,61 kg ja on halkaisijaltaan 160 mm sekä syvyydeltään 116 mm. Nämä mitat määrittävät antennin fyysiset asennusvaatimukset, samalla kun antenni kytkeytyy suoraan yhteensopivaan radioon ilman erillistä antenniliitäntää. Twist-On-rakenne helpottaa myös antennikokoonpanon vaihtamista C5x-järjestelmän sisällä.

Ulkokäyttöä tukevat sekä N5-X16:n että yhteensopivan C5x-radion mekaaniset ratkaisut. Antenni kestää enintään 200 km/h:n tuulennopeuden, ja sen tuulikuorma on 5,13 kg nopeudella 160 km/h. C5x täydentää kokonaisuutta painevaletulla alumiinikotelolla, UV-suojatulla pinnoitteella, kahdella integroidulla mastokiinnityshihnalla ja maadoitusliitännällä. IP55-suojausluokka ja käyttölämpötila-alue −40 °C...+55 °C määrittävät radioalustan käyttöympäristön rajat. N5-X16 liitetään suoraan Mimosa N5-X Twist-On -rajapinnan kautta ja siitä tulee kiinteä osa C5x-asennusta. Yhdessä antenni ja radio yhdistävät suunnatut RF-ominaisuudet, ulkokäyttöön tarkoitetun suojauksen, kiinnityselementit ja modulaarisen integroinnin yhdeksi järjestelmäksi.
