QuMax RUTX09:lle | Ulkokäyttöön tarkoitettu LTE- ja GPS-antenniyksikkö Teltonika RUTX09/RUTM09

QuMax for Teltonika RUTX09 on integroitu ulkoantenni-kotelo, joka yhdistää yhteen yksikköön suuritehoisen monikaistaisen LTE-suunta-antennin, sisäänrakennetun GPS-antennin sekä tilan Teltonika RUTX09 -reitittimen asentamista varten. Tuote on yhteensopiva myös RUTM09-mallin kanssa, joten samaa kotelokonseptia voidaan käyttää kummankin tuetun reitittimen mallin kanssa. Sijoittamalla reitittimen ja antennit yhteen IP67-koteloon järjestelmä muodostaa all-in-one-ulkoasennuksen, jossa viestintälaite ja antenni on yhdistetty toisiinsa sen sijaan, että ne olisi asennettu erillisinä komponentteina. Suuntaava LTE-antenni on suunniteltu pitkän matkan yhteyksiin tukiasemaan.

Tämä tekee siitä erityisen sopivan kiinteisiin asennuksiin, joissa antenni voidaan suunnata signaalilähdettä kohti vastaanoton parantamiseksi haluttuun suuntaan. Sitä esitetään ensisijaisena ratkaisuna teollisuuden kiinteisiin asennuksiin, ja se on suunniteltu ympäristöihin, joissa tarvitaan tehokkaampaa suuntaavaa LTE-antennia. Antenni toimii taajuusalueilla 694–960 MHz, 1,7–2,2 GHz ja 2,2–2,7 GHz ja tukee useita LTE-taajuusalueita sekä valikoituja 5G-taajuusalueita, jotka on lueteltu tuotteen tiedoissa. Vahvistus on jopa 6 dBi taajuusalueesta riippuen, ja yli 8 dB:n etu-takasuhde auttaa keskittämään suorituskyvyn kohdesuuntaan.

Kotelo on suunniteltu ulkokäyttöön, ja se yhdistää tuetun Teltonika-reitittimen sekä antennijärjestelmän yhteen suojattuun koteloon. Sen IP67-suojausluokka mahdollistaa käytön vaativissa sääolosuhteissa, ja käyttölämpötila-alue -40 °C – 80 °C mahdollistaa asennuksen sekä kylmissä että kuumissa ulko-olosuhteissa. Kotelo on valmistettu ABS-muovista, alumiinista, PTFE:stä ja lasikuidusta, ja siinä on yhdistetty materiaaleja, jotka sopivat kestävään ulkoantenni-koteloon. Asennus on mahdollista mastoihin, joiden halkaisija on 25–66 mm, minkä ansiosta järjestelmä sopii yleisiin ulkoasennusrakenteisiin.

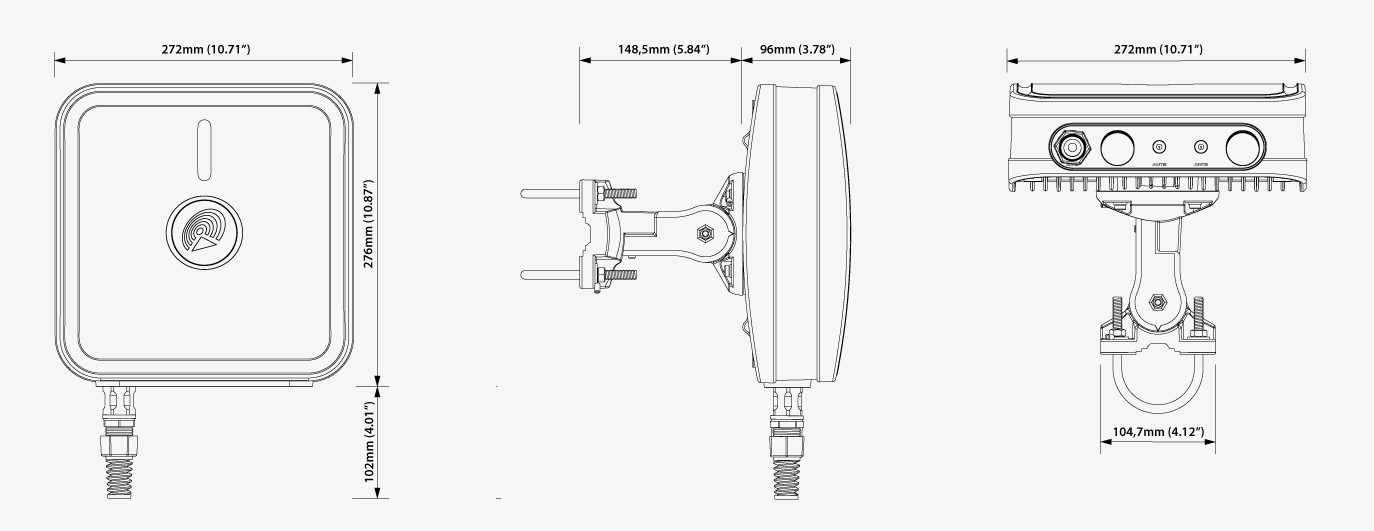

Mitat 272 x 276 x 96 mm ja paino 1,8 kg tekevät kotelosta kompaktin, mutta siinä on silti riittävästi tilaa yhteensopivalle reitittimelle. RJ45-liitin mahdollistaa langallisen yhteyden kotelon läpi, mikä auttaa pitämään asennuksen siistinä yhtenä ulkokokoonpanona. LTE-antenni käyttää pystysuuntaista polarisaatiota ja 50 Ω:n impedanssia. Sen 90°:n säteilykulma molemmissa tasoissa, ilmoitetulla ±30°:n toleranssilla, heijastaa sen suuntaavaa rakennetta ja auttaa kohdistamaan signaalin valitulle peittoalueelle. Integroitu GPS-antenni lisää paikannuskyvyn ilman erillistä ulkoista GPS-antennia, jolloin ulkorouterin ja antennin asennus saadaan valmiiksi yhdessä kotelossa.
