QuMax Omni TRB500:lle – ulkokäyttöön tarkoitettu LTE-antenniyksikkö GPS:llä, IP67-suojauksella ja suunta-antennilla

QuMax for Teltonika RUTX09 on integroitu ulkoantenni-kotelo, joka yhdistää yhteen yksikköön suuritehoisen monikaistaisen LTE-suunta-antennin, sisäänrakennetun GPS-antennin sekä tilan Teltonika RUTX09 -reitittimen asentamista varten. Tuote on yhteensopiva myös RUTM09-mallin kanssa, joten samaa kotelokonseptia voidaan käyttää kummankin tuetun reitittimen mallin kanssa. Sijoittamalla reitittimen ja antennit yhteen IP67-koteloon järjestelmä muodostaa all-in-one-ulkoasennuksen, jossa viestintälaite ja antennijärjestelmä asennetaan yhdessä erillisten komponenttien sijaan. Suuntaava LTE-antenni on tarkoitettu pitkän matkan yhteyksiin tukiasemaan.

Tämä tekee siitä sopivan kiinteisiin asennuksiin, joissa antenni voidaan suunnata signaalilähdettä kohti vastaanoton parantamiseksi haluttuun suuntaan. Se on tarkoitettu käytettäväksi teollisuusympäristöissä, joissa ulkokäyttöön tarvitaan tehokkaampaa suuntaavaa LTE-antennia. Antenni toimii taajuusalueilla 694–960 MHz, 1,7–2,2 GHz ja 2,2–2,7 GHz ja tukee useita LTE-taajuusalueita sekä valikoituja 5G-taajuusalueita. Vahvistus on jopa 6 dBi taajuusalueesta riippuen, ja yli 8 dB:n etu-takasuhde auttaa suuntaamaan antennin suorituskyvyn valittuun suuntaan ja vähentämään vastaanottoa antennin takaa.

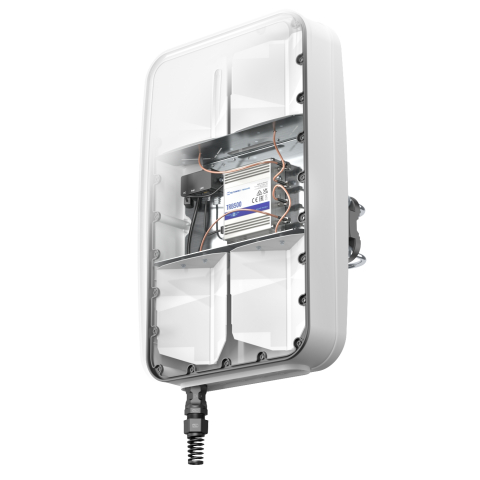

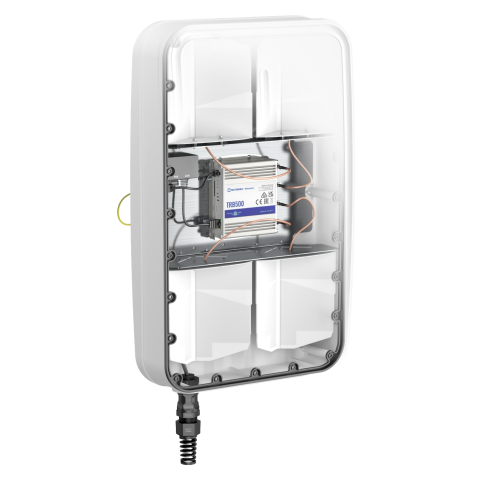

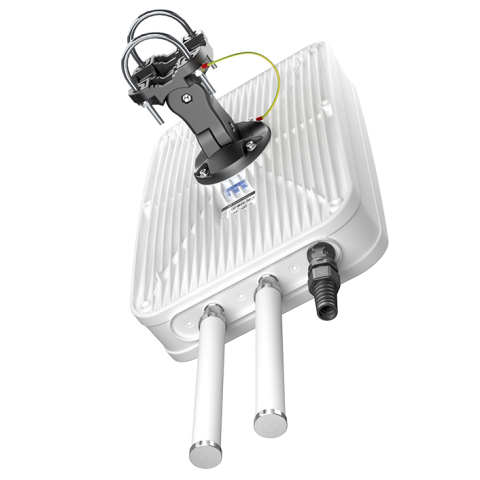

Kotelo on suunniteltu ulkokäyttöön, ja se yhdistää tuetun Teltonika-reitittimen sekä antennijärjestelmän yhteen suojattuun koteloon. Sen IP67-suojausluokka mahdollistaa käytön vaativissa sääolosuhteissa, ja käyttölämpötila-alue -40 °C – 80 °C mahdollistaa asennuksen sekä kylmiin että kuumiin ulko-olosuhteisiin. Kotelo on valmistettu ABS-muovista, alumiinista, PTFE:stä ja lasikuidusta, ja siinä on yhdistetty materiaaleja, jotka sopivat kestävään ulkoantenni-koteloon. Asennus on mahdollista mastoihin, joiden halkaisija on 25–66 mm, minkä ansiosta järjestelmä sopii yleisiin ulkoasennusrakenteisiin.

Mitat 272 x 276 x 96 mm ja paino 1,8 kg tekevät kotelosta kompaktin, mutta siinä on silti riittävästi tilaa yhteensopivalle reitittimelle. Suositeltu kotelon kiristysmomentti on 0,6–0,8 Nm, mikä auttaa asentajia noudattamaan asianmukaista kiristysaluetta asennuksen aikana. RJ45-liitin mahdollistaa langallisen verkkoyhteyden kotelon läpi, jolloin asennus pysyy siistinä yhden ulkoyksikön sisällä. LTE-antenni käyttää pystysuuntaista polarisaatiota ja 50 Ω:n impedanssia. Sen 90°:n säteilykulma molemmissa tasoissa, ilmoitetulla ±30°:n toleranssilla, heijastaa sen suuntaavaa rakennetta ja tukee kohdennettua suuntausta valittua peittoaluetta kohti. Integroitu GPS-antenni lisää paikannuskyvyn ilman erillistä ulkoista GPS-antennia, jolloin ulkorouterin ja antennin asennus saadaan valmiiksi yhdessä kotelossa.
