QuMax XR2 kaksisuuntainen LTE Extra Range -antenniasetti RUTX12:lle

QuWireless QuMax XR2 on kaksisuuntainen eXtra Range LTE -antennisarja, joka koostuu kahdesta erillisestä suunta-antennista ja on suunniteltu käytettäväksi Teltonika RUTX12:n kanssa. Antennit voidaan suunnata kahteen eri LTE-tukiasemaan, jolloin käytössä on kaksi erillistä mobiiliyhteyttä. Molemmat antennit voidaan myös suunnata samaan tukiasemaan, jos tavoitteena on hyödyntää suurempi osuus kyseisen aseman käytettävissä olevasta tiedonsiirtokapasiteetista. Tämä ratkaisu on tarkoitettu pitkän matkan LTE-yhteyksiin ja RUTX12:n toimintojen, kuten Load Balancingin ja Carrier Aggregationin, hyödyntämiseen. Molemmat LTE-antennit kattavat taajuusalueet 694–960 MHz, 1,7–2,2 GHz ja 2,2–2,7 GHz. Vahvistus on 7 dBi kaikilla ilmoitetuilla taajuusalueilla, ja antennit käyttävät kaksinkertaista X-Pol-polarisaatiota.

Sarjan kahdella antennilla on eri tehtävät. Pääyksikkö yhdistää suunnatun LTE-antennin integroituihin kaksitaajuuksisiin WiFi-, GPS- ja Bluetooth-antenneihin, ja sen kotelossa on lisäksi tilaa RUTX12:n asentamista varten. Toisen LTE-antennin liittämiseen on kaksi N Female -liitintä. Toissijainen yksikkö on tarkoitettu vain suunnattuun LTE-käyttöön ja on sijoitettu pienempään koteloon. Yhdessä nämä kaksi yksikköä muodostavat yhtenäisen antennijärjestelmän, jossa RUTX12, integroidut langattomat antennit ja toinen suunnattu LTE-antenni toimivat osana samaa asennusta.

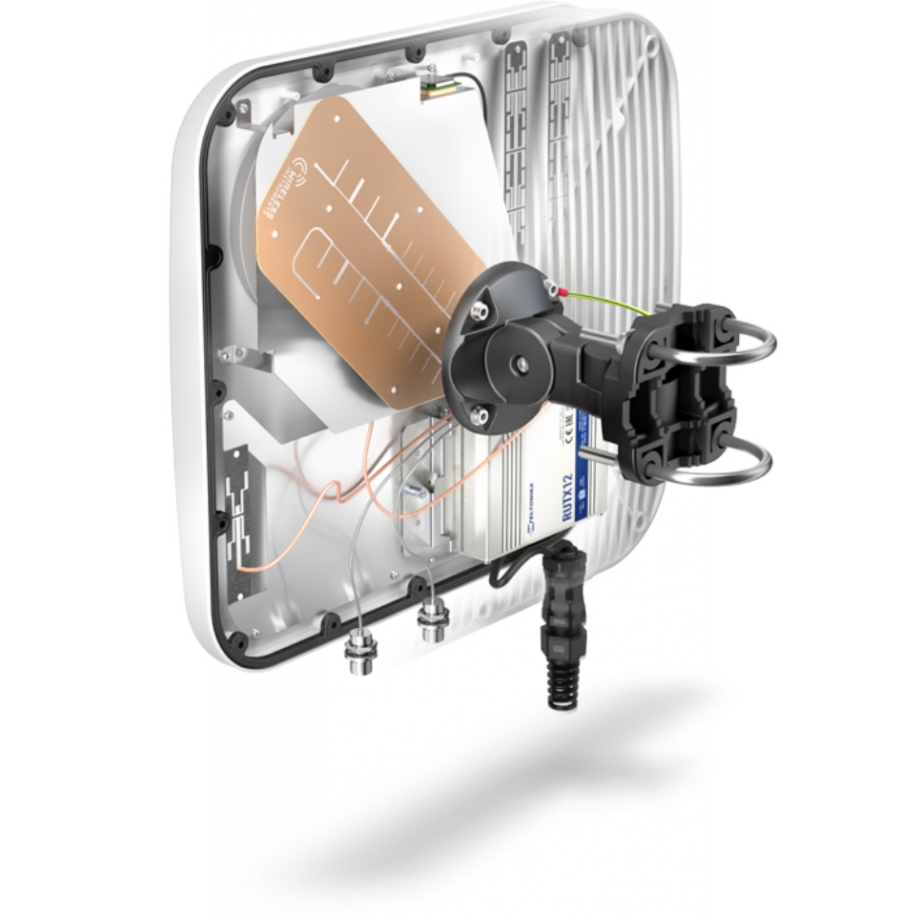

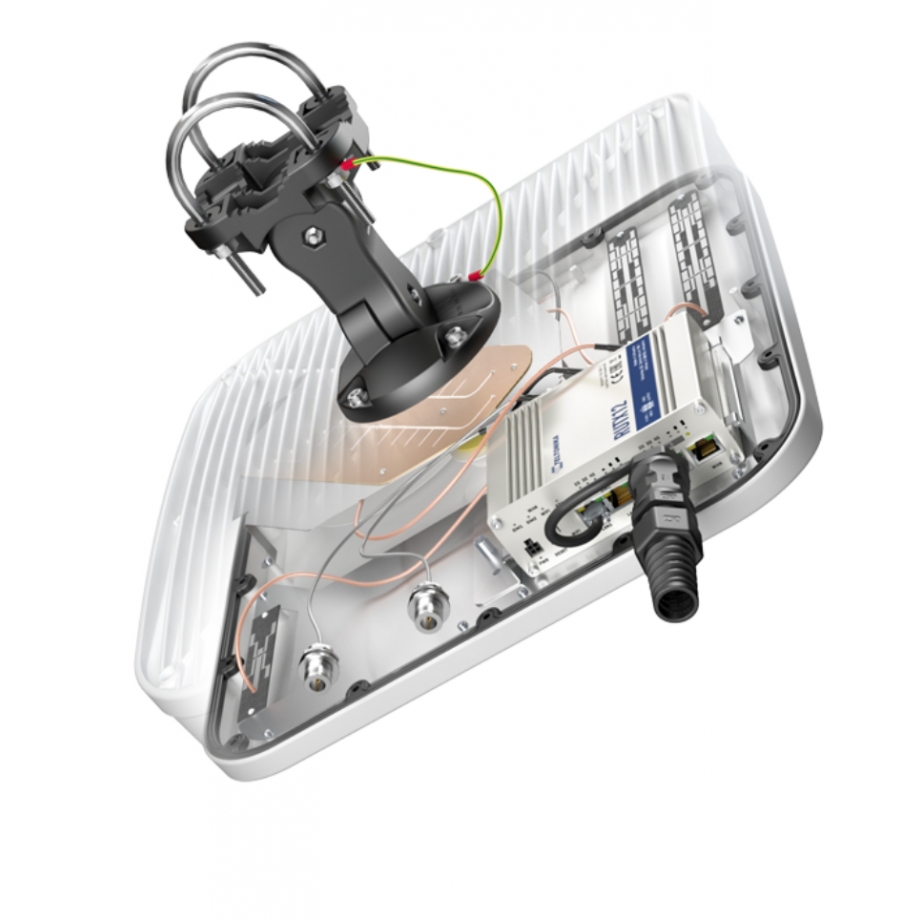

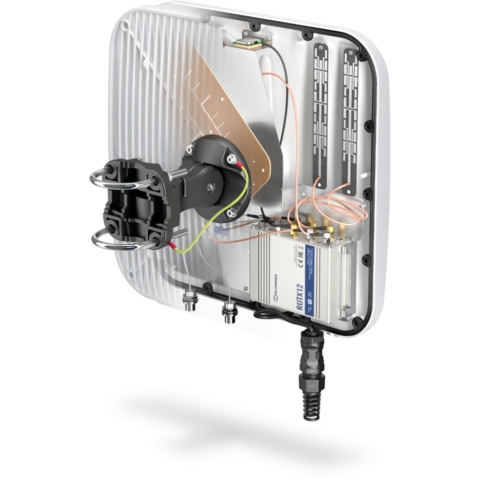

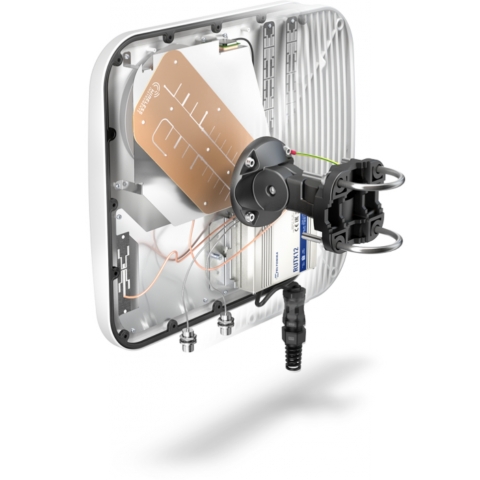

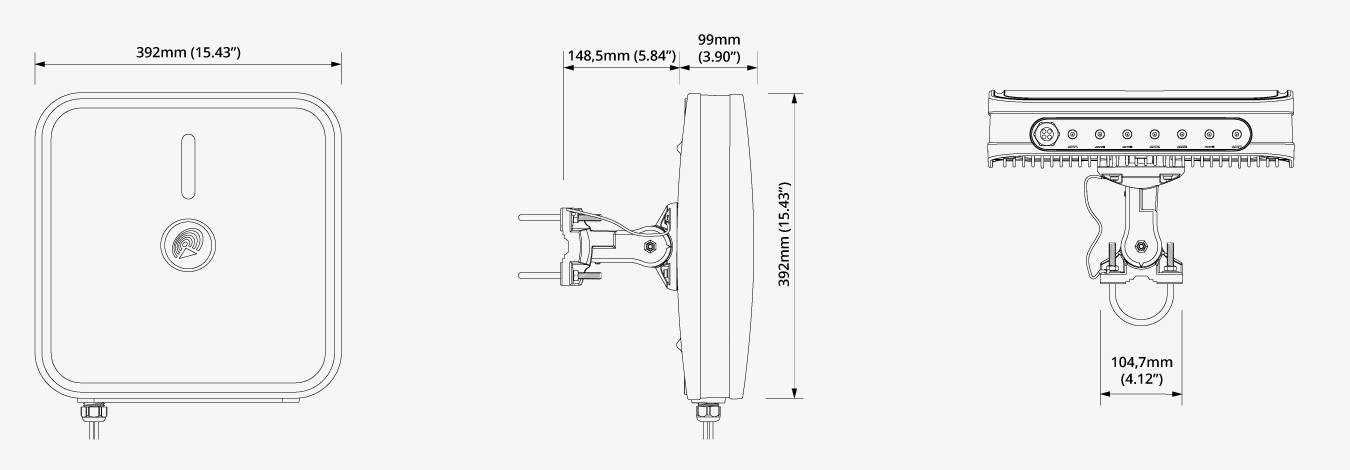

Pääantennin kotelo on suunniteltu Teltonika RUTX12:n asentamiseen ja yhdistää samaan rakenteeseen reitittimelle varatun tilan sekä järjestelmän WiFi-, GPS- ja Bluetooth-antennitoiminnot. Pääyksikössä on RJ45-liitäntä ja kaksi N Female -liitintä toista LTE-antennia varten. Passive PoE -tuki mahdollistaa verkkoyhteyden ja virransyötön yhdistämisen samaan asennukseen. Molempien antennien kotelot ovat IP67-luokiteltuja ja tarkoitettu ulkoasennuksiin. Niiden käyttölämpötila-alue on -40 °C – 80 °C. Pääkotelon voi kiinnittää halkaisijaltaan 25–66 mm:n mastoihin, mikä vastaa sarjan kiinteään asennukseen tarkoitettua käyttötapaa.

Toinen LTE-antenni liitetään kahdella N Male -liittimellä, ja mukana toimitetaan 70 cm:n LMR195-kaapelit, jotka muodostavat fyysisen yhteyden pääyksikköön. Vaikka toinen antenni hoitaa ainoastaan suunnatun LTE-toiminnon, sen kotelossa käytetään samaa ilmoitettua materiaalikoostumusta kuin pääyksikössä: ABS:ää, alumiinia, PTFE:tä ja lasikuitua. Kun kaksi suunnattua LTE-elementtiä pidetään fyysisesti erillään mutta reititin ja muut radiotoiminnot sijoitetaan pääkoteloon, QuMax XR2 muodostaa kahden antennin ulkoasennuksen, joka voidaan suunnata tukiasemien tarvittavan sijoittelun mukaan ilman toista reititinkoteloa.
