QuPS4 ulkokäyttöön tarkoitettu 4-napainen virtapistoke ja -pistorasia QuWireless-antenneille ja QuRouterille

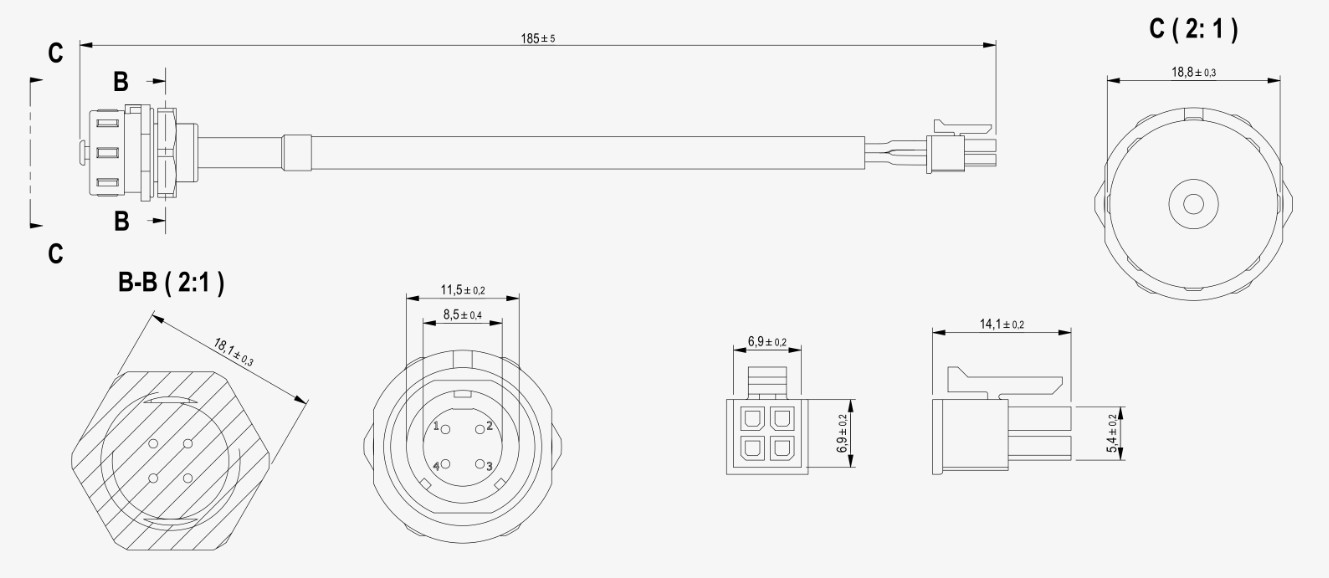

QuWireless QuPS4 on vedenkestävä 4-napainen pistorasia- ja pistokesarja ulkokäyttöön QuWireless-antennien kanssa silloin, kun Passive PoE -virransyöttöä ei käytetä. Sen sijaan sarja mahdollistaa suoran liitännän DC-virtalähteeseen, ja sekä virta että data kulkevat saman 4-napaisen liitännän kautta. Nastajärjestys sisältää erilliset liitännät virransyötölle, maadoitukselle, datatulolle ja datalähdölle, mikä määrittää selkeästi sarjan tehtävän antenniasennuksessa. QuPS4 yhdistää 4-napaisen SP1310/P4I-N-liittimen ja 4-napaisen Micro-Fit 3.0 -liittimen 2x2-asettelussa. Liittimet on yhdistetty 150 mm pitkällä joustavalla nelijohtimisella kaapelilla. Näin ulkoinen virtaliitäntä voidaan yhdistää sisäiseen liittimeen ilman antennin Passive PoE -virransyöttötoimintoa.

Ulkokäyttöön tarkoitettu liitin on IP68-suojattu ja toimii lämpötila-alueella −25 °C...+70 °C, joten se soveltuu asennuksiin, joissa ympäristöolosuhteet voivat vaihdella. Sähköiset enimmäisarvot ovat 5 A ja 200 V. Pääliitin on mitoitettu vähintään 500 kytkentäkertaan ja Molex-liitin vähintään 250 kytkentäkertaan. Kaapelissa käytetään 0,5 mm²:n monisäikeisiä johtimia, ja liitinkotelon paloluokitus on UL94V-0. QuPS4 on siten erityisesti ulkokäyttöön tarkoitettu liitäntäsarja suoraa DC-virransyöttöä sekä virran ja datan siirtämistä varten QuWireless-antennien kanssa 4-napaisen liitännän kautta.
