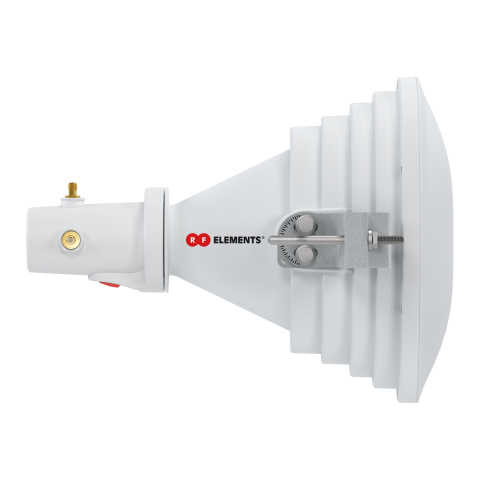

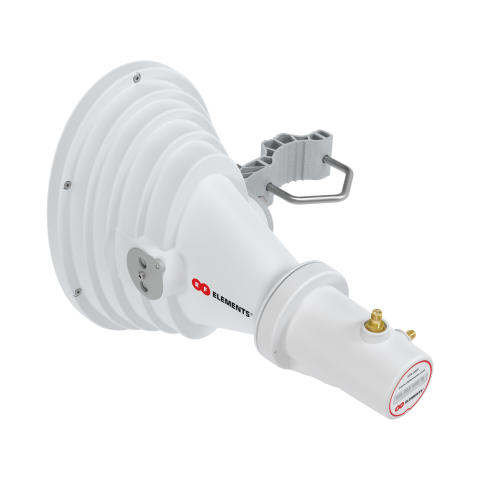

StarterHorn A45° USMA epäsymmetrinen 45° sektoritorviantenni 5 GHz langattomiin verkkoihin

StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni
StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni
StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni
StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni
StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni
StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni
StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni

Tuotteen nimi

StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni

Takuu

?
24 kuukautta

Valmistajan osanumero

STH-A45-USMA

EAN

0708747440393

Tuotemerkki

RF Elements

Luokka

Langattomat Antennit
  • Asymmetrinen 45° sektoritorviantenni, jonka 45° azimutin ja 30° elevaation keilanleveys on mitattu -6 dB:llä tarkkaan peittoon ja tehokkaaseen 5 GHz spektrin käyttöön.
  • Ei sivulohkoja ja 90 % beam efficiency vähentävät häiriöitä, parantavat häiriönsietoa ja tukevat parempaa läpäisyä verrattuna tavallisiin patch array -sektorantenneihin.
  • Waveguide- ja RP-SMA-liitännät tarjoavat joustavan kytkennän; sopii koaksiaalilähdöllä varustetuille radioille sekä waveguide-portin kautta Ubiquiti IsoStation- ja PrismStation-malleille.
  • Vakaa keilanleveys ja vahvistus U-NII-1–U-NII-3 -alueilla pitävät suorituskyvyn tasaisena kanavaa vaihdettaessa, erinomainen WISP- ja co-location-käyttöön.
  • Kevyt alumiinirakenne, kompakti muotoilu ja M6-ruostumattomasta teräksestä valmistetut kiinnikkeet tekevät tästä torviantennista kestävän ja helpon asentaa aloitus- ja päivityskohteisiin.
-39% 154.26 €
94.13 €
loppu
?
-39% 154.26 €
94.13 €
loppu
?

Yksityiskohtainen kuvaus

Epäsymmetrinen torviantenni

RF elements StarterHorn™ A45° USMA on epäsymmetrinen torviantenni, joka on tarkoitettu langattomiin verkkoihin, joissa tukiasemia on tiheästi ja radiolaitteita sijaitsee lähellä toisiaan. Antenni toimii taajuusalueella 5150–6400 MHz, ja sen vahvistus on 17 dBi. Sen säteilykuviossa on epäsymmetrinen pääkeila eikä lainkaan sivukeiloja. Tämä rakenne vaimentaa tehokkaasti häiriöitä ympäristöissä, joissa useita radiolaitteita toimii lähekkäin. Symmetrisestä säteilykuviosta poiketen antennin pääkeilan vaaka- ja pystysuuntaiset ominaisuudet ovat erilaiset, joten peittoalue määräytyy keilan epäsymmetrisen muodon mukaan. Keilanleveys -6 dB tasolla on atsimuuttitasossa noin 45° ja elevaatiotasossa noin 30°. Näin vaakasuuntainen peittosektori on pystysuuntaista peittoaluetta leveämpi.
Sivukeilojen puuttuminen auttaa rajoittamaan säteilyä pääkeilan ulkopuolella, ja 90 prosentin keilatehokkuus kuvaa sitä, kuinka tehokkaasti säteily keskittyy pääkeilaan. Etu-takasuhde on 30 dB, mikä puolestaan kuvaa eteen- ja taaksepäin suuntautuvan säteilyn välistä eroa. Näiden ominaisuuksien ansiosta StarterHorn™ A45° USMA soveltuu erityisesti asennuksiin, joissa useita radiolaitteita ja tukiasemia sijoitetaan tiheästi ja joissa säteilykuvion muodolla sekä ei-toivottujen signaalien vaimennuksella on suuri merkitys. Epäsymmetrinen pääkeila muodostaa peittokuvion asennuksiin, joissa tarvitaan erilevyiset vaaka- ja pystysuuntaiset keilat, ilman tavanomaisille antennien säteilykuvioille ominaisia sivukeiloja.

Liitännät ja asennus

StarterHorn™ A45° USMA yhdistää RP-SMA Female -liittimet ja aaltoputkiliitännän, joten se voidaan kytkeä erilaisiin langattomiin radiolaitteisiin. RP-SMA-liittimien kautta antenni voidaan yhdistää muiden valmistajien radiolaitteisiin, joissa on koaksiaalilähdöt. Aaltoputkiliitäntä puolestaan mahdollistaa suoran kytkennän yhteensopiviin Ubiquiti-laitteisiin. Yhteensopiviin malleihin kuuluvat PrismStation 5AC, IsoStation 5AC ja IsoStation M5. Kahden liitäntävaihtoehdon ansiosta samaa torviantennimallia voidaan käyttää radiolaitteiden kanssa, joissa on erilaiset antenniliitännät. Kun asennuksessa käytetään erityyppisiä radiolaitteita, koaksiaali- tai aaltoputkiliitäntä voidaan valita kytkettävän laitteen mukaan ilman, että antennin rakennetta tarvitsee vaihtaa.
Antenni on tarkoitettu asennettavaksi halkaisijaltaan 20–55 mm mastoihin, ja suosituksena on käyttää mastoa, jonka halkaisija on mahdollisimman lähellä 55 mm:ä. Kiinnike mahdollistaa mekaanisen kallistuksen säätämisen ±30° alueella, joten antennin pystysuuntaista kohdistusta voidaan muuttaa asennuksen aikana. Kotelon materiaaleina käytetään UV-säteilyä kestävää ABS-muovia, polyeteeniä, alumiinia ja ruostumatonta terästä, ja sen suojausluokka on IP55. Käyttölämpötila-alue on -30 °C +55 °C, ja antenni kestää jopa 160 km/h tuulennopeuden. StarterHorn™ A45° USMA soveltuu siten ulkoasennukseen. Kiinnitys- ja ympäristönkesto-ominaisuudet täydentävät antennin suuntaavaa säteilykuviota ja mahdollistavat sen kohdistamisen halutulle peittoalueelle ilmoitettujen mastohalkaisijoiden puitteissa.
/images/catalogue/description/1284/picture1-6af58ca299557-1231x579.jpg

Tekniset tiedot

Tekniset tiedot - StarterHorn A45° USMA Epäsymmetrinen Sarvi Antenni

Tekniset tiedot

Langaton Verkko

Esiintymistiheys
5GHz

Antenni

Antennin Suunnittelu
Horn
Langattoman Antennin Taajuusalue Ja Vahvistus
5.15 - 5.95 (GHz) 17 (dBi)
Säteen leveys
30 ° Pystysuora, 45 ° Vaaka
F/B-suhde
> 30 dB

Liitin

RF-liittimet
(1) RP-SMA Female, (1) Waveguide Port

Fysikaaliset Parametrit

Väri
Valkoinen
Materiaali
Ruostumaton teräs, Alumiini, ABS-muovi
Suojausluokka
IP55
Mitat
208 x 223 x 236 mm
Paino
0.9 kg
Käyttölämpötila
-30 °C - 55 °C
Ympäristö
Ulkotiloissa
Kiinnitysmenetelmä
Pylväskiinnitys
Nimellinen Tuulen nopeus
160 km/h
