Ubiquiti UniFi Access G3 -hissin aloituspakkaus, jossa Elevator Hub, G3-lukija, PoE-jatkeet ja kulkukortit

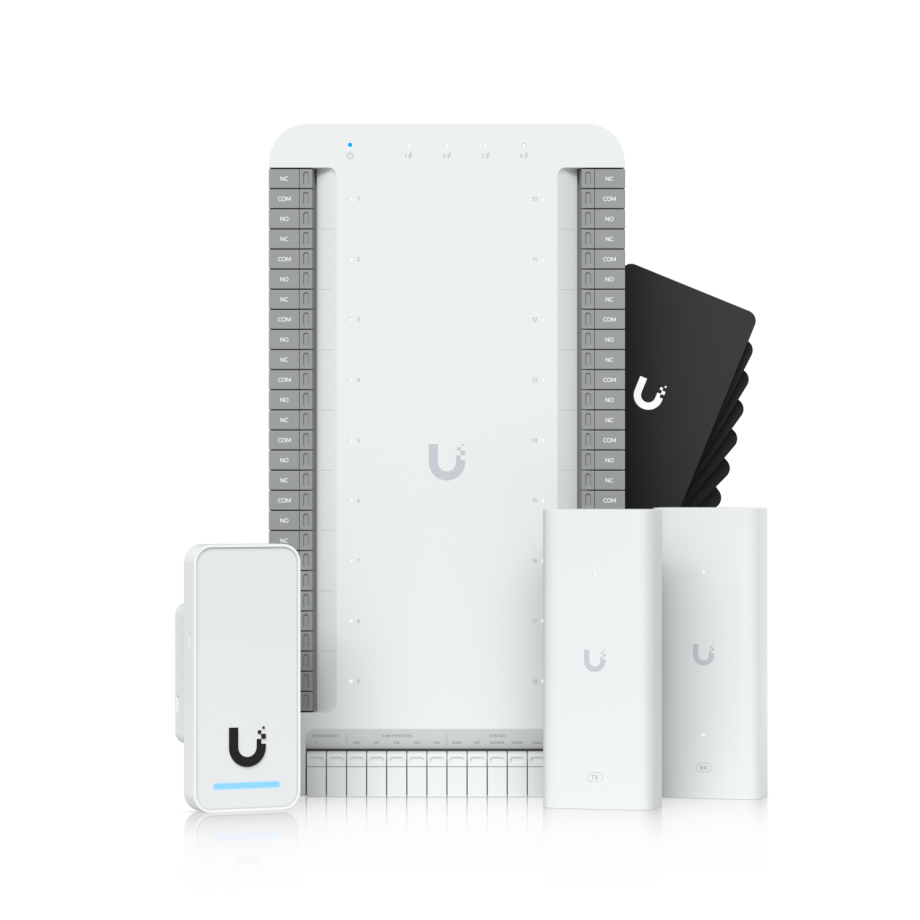

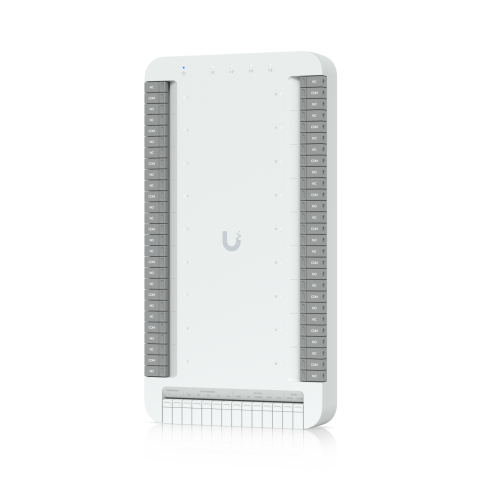

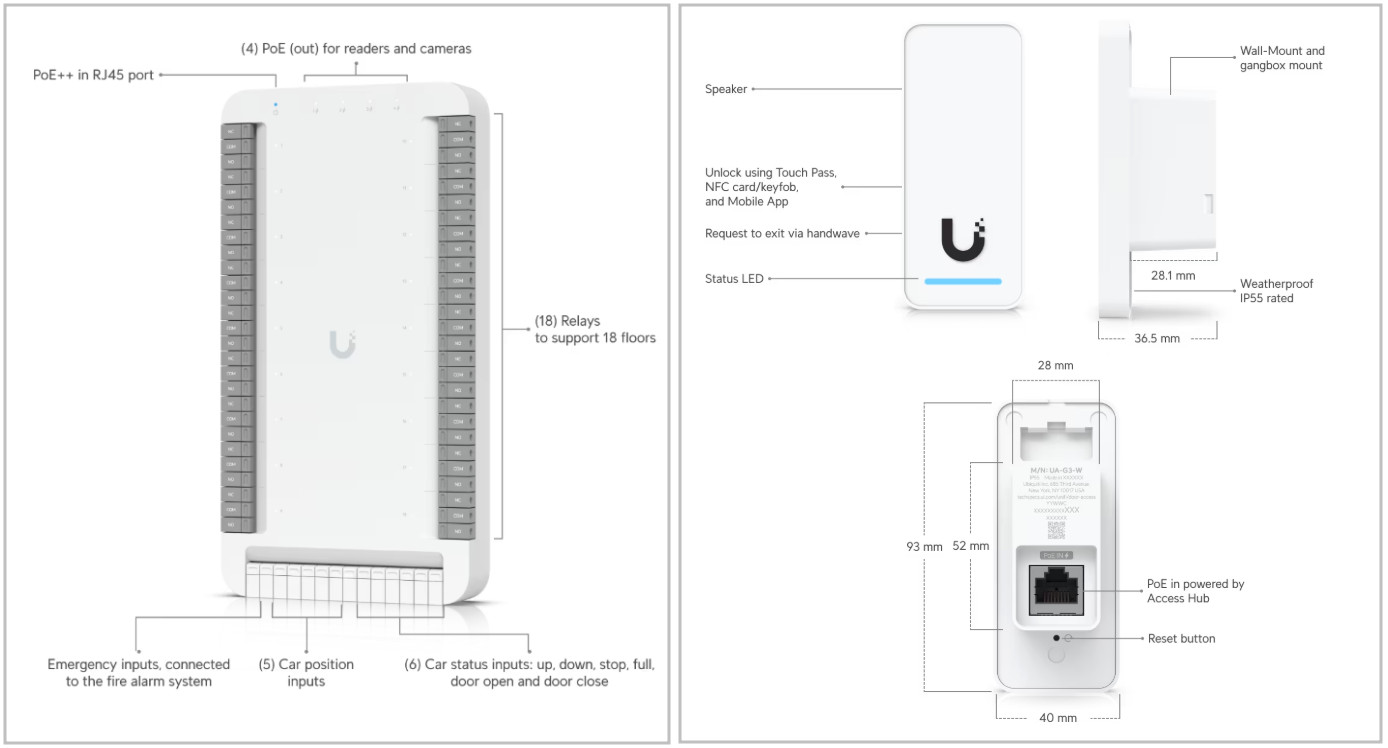

UA-G3-SK-Elevator on UniFi Access -kulunvalvontapaketti hisseihin. Kokoonpanoon kuuluvat Elevator Hub, G3 Reader, kaksi 2-wire PoE extender -laitetta ja kymmenen Access Card -korttia. Hub on tarkoitettu kulkuoikeuksien hallintaan useissa kerroksissa 18 relelähdön avulla, ja se tukee enintään 6 000 käyttäjää. Digitaaliset tulot kattavat hätätilan, hissikorin sijainnin, korin tilan ja oven tilan. Näin ohjain voi vastaanottaa tietoja hissin toimintatilasta ja samalla hallita releisiin perustuvaa kulunvalvontaa. Pakettiin sisältyy lisäksi kymmenen maksutonta, yhden vuoden ajan voimassa olevaa Touch Pass -käyttöoikeutta, jotka täydentävät mukana toimitettavia fyysisiä kulkukortteja yhdellä dokumentoidulla tunnistautumisvaihtoehdolla.

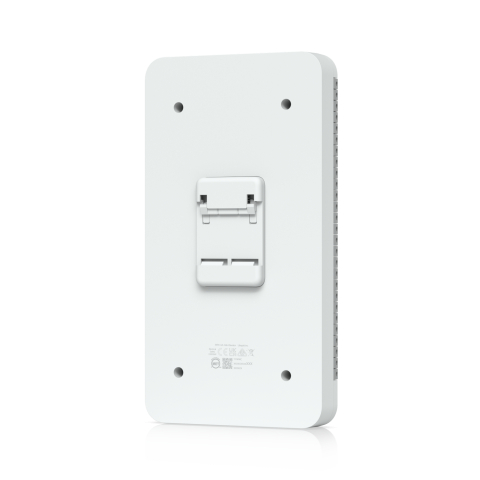

Elevator Hub saa virtansa PoE++-syötöllä ja siinä on neljä PoE+ -lähtöä, joista kukin voi syöttää enintään 30 W kokonaistehon ollessa enintään 45 W. Tämän virransyöttörakenteen ansiosta hub toimii paketin keskitettynä virransyöttöyksikkönä ja voi syöttää virtaa suoraan liitetyille kulunvalvontalaitteille. Verkkoyhteyksiä varten käytettävissä on neljä 10/100/1000 Base-T -liitäntää sekä erillinen 10/100/1000 Base-T -hallintaliitäntä. Hallinta tapahtuu UniFi Accessin kautta. Hubin käyttölämpötila on -10–40 °C ja sallittu suhteellinen ilmankosteus 5–95 % ilman kondensaatiota, mikä määrittää asennuksen dokumentoidut ympäristöolosuhteet.

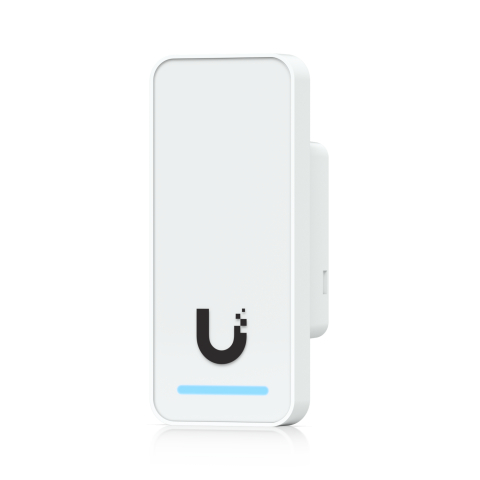

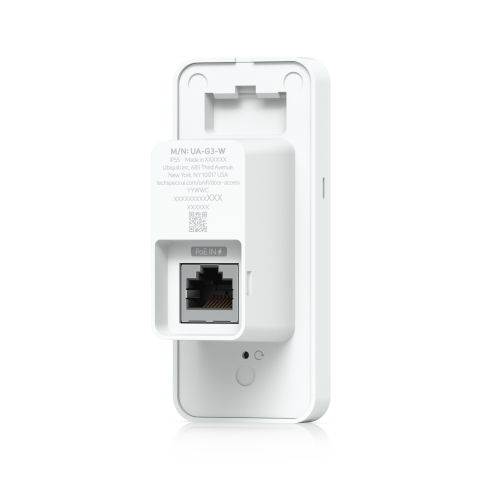

G3 Reader toimii käyttäjän kulunvalvontapisteenä ja tukee useita dokumentoituja tunnistautumistapoja. NFC-kortteja ja avaimenperiä voidaan käyttää suoraan, kun taas Touch Pass, Apple/Google Wallet ja Mobile Unlock tarjoavat muita tapoja esittää kulkuoikeustunniste. Lukija tukee myös Handwave Request to Exit -toimintoa, jossa hyödynnetään sisäänrakennettua lähestymisanturia. Verkkoyhteys muodostetaan 10/100 MbE RJ45 -portin kautta, ja lisäksi laite tukee BLE 4.1- ja NFC-yhteyksiä. Virransyöttö tapahtuu PoE:n kautta 48 V DC:n jännitteellä. Näin tunnistautuminen, verkkoyhteys ja virransyöttö on yhdistetty samaan lukijaan, joka on tarkoitettu sekä sisä- että ulkokäyttöön.

G3 Reader voidaan asentaa seinään upotettuna tai gang box -rasiaan, ja junction box -asennus on saatavana lisävarusteena. IP55-luokitus vastaa dokumentoitua sisä- ja ulkokäyttöä, myös silloin kun asennuspaikka ei ole täysin suojattu ympäristöolosuhteilta. NFC toimii 13,56 MHz:n taajuudella, ja lukuetäisyys on alle 30 mm. Tuettuja teknologioita ovat ISO/IEC 14443A, 14443B, 15693 ja 18092, MIFARE Classic, MIFARE DESFire, Sony FeliCa vain ID-tilassa, NFC Forum -tunnistetyypit sekä ECP 2.0. Lukijassa on lisäksi kaiutin ja R/G/B/W-LED-merkkivalot paikallista vuorovaikutusta varten. Myös G3 Readerin hallinta tapahtuu UniFi Accessin kautta.

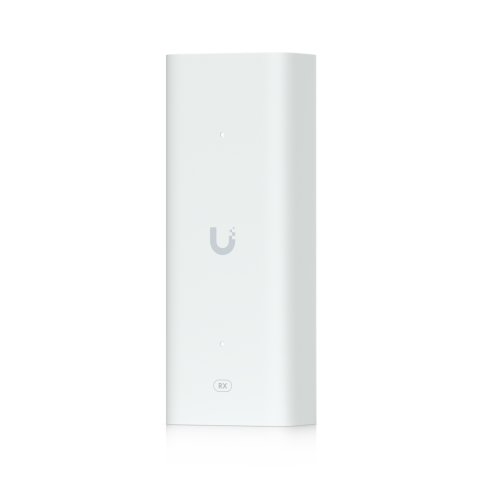

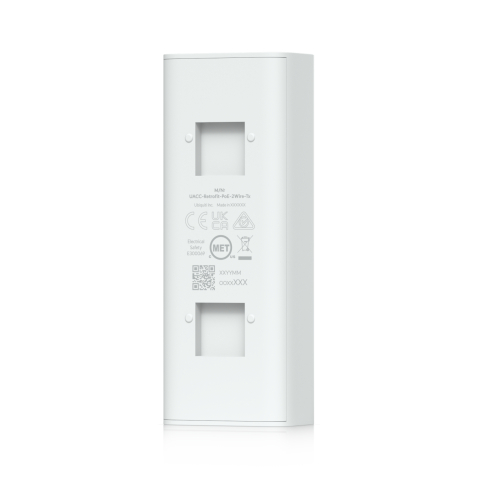

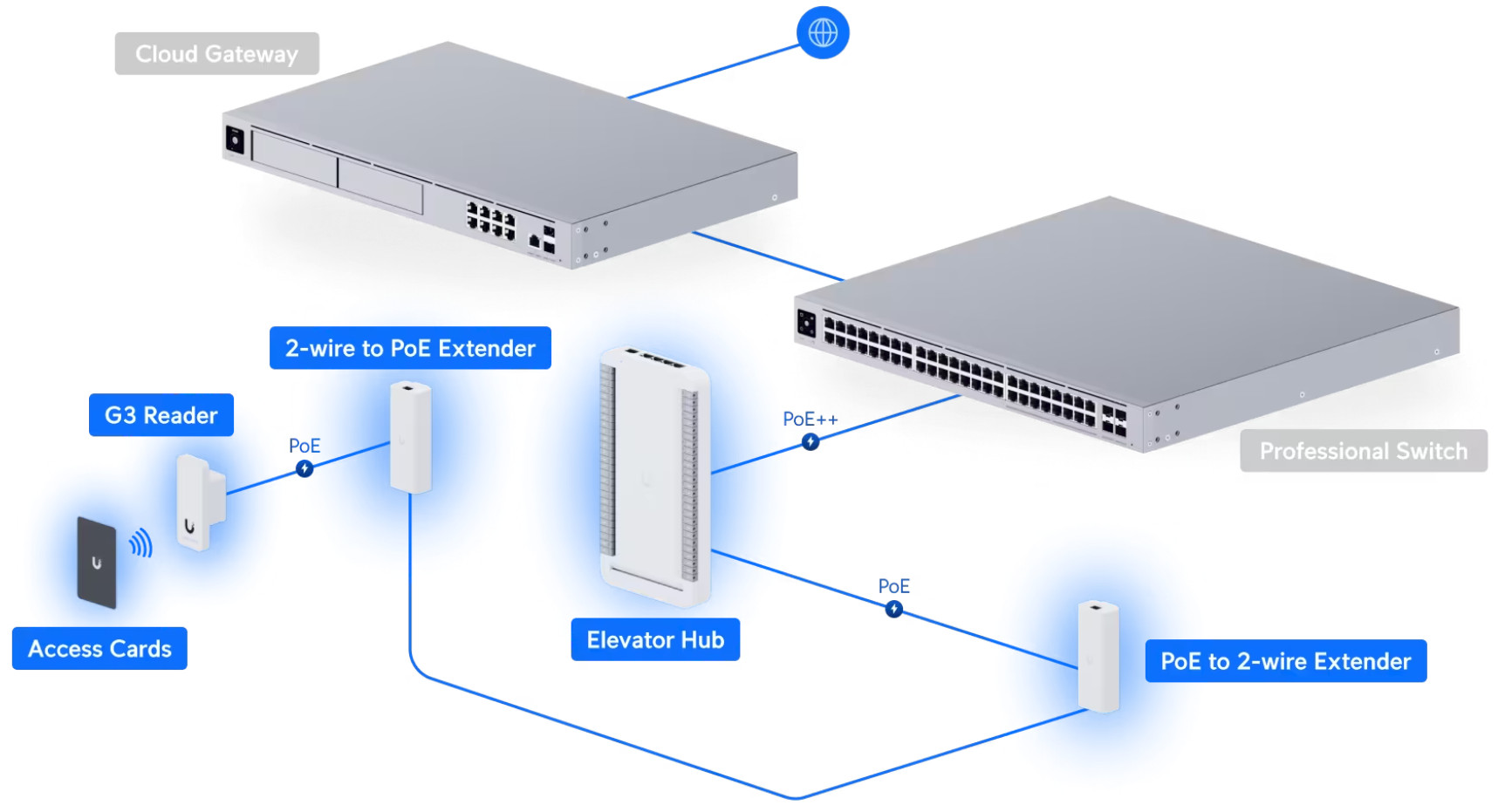

Pakettiin sisältyvät kaksi 2-wire PoE extender -laitetta yhdistävät hissin kulunvalvonta-asennuksen eri osia tilanteissa, joissa verkkodata ja PoE-virransyöttö on siirrettävä kaksijohtimista yhteyttä pitkin. Extender-pari yhdistää 10/100 MbE -yhteyden ja HomePlug AV:n, joten käytettävissä on dokumentoitu yhteystapa, joka poikkeaa pelkästä suorasta Ethernet-yhteydestä. Lähetinpuoli vastaanottaa PoE++-syötön 50 V DC:n jännitteellä ja enintään 1,2 A:n virralla, kun taas vastaanotinpuoli tuottaa PoE+ -lähdön 48 V DC:n jännitteellä ja 0,72 A:n virralla. Extenderit muodostavat siten aktiivisen osan paketin virran- ja tiedonsiirtoreitistä ja välittävät yhteyden määritettyjen asennuspisteiden välillä.

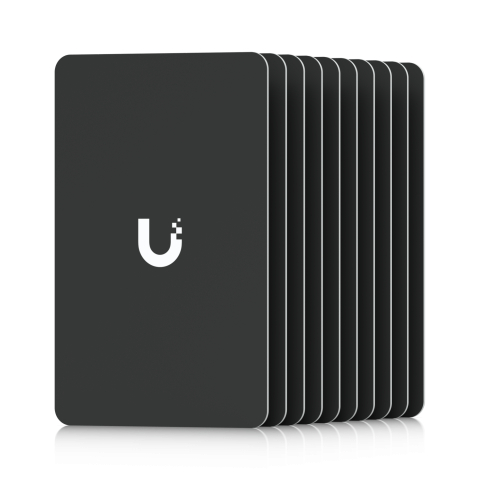

Pakettiin kuuluu myös kymmenen Access Card -korttia fyysiseen tunnistautumiseen. Kortit ovat ISO 7810 ID-1 -muotoisia ja toimivat NFC:llä 13,56 MHz:n taajuudella. Tuettuja NFC-teknologioita ovat ISO/IEC 14443 Type A ja MIFARE DESFire, ja lisäksi kortit käyttävät UniFi Accessin omaa suojausprotokollaa. Extenderit ja Access Card -kortit hoitavat järjestelmässä kaksi erillistä tukitoimintoa: extenderit siirtävät verkkoyhteyden ja virransyötön asennuspisteiden välillä, kun taas kortit toimivat käyttäjien fyysisinä NFC-kulkutunnisteina. Paketti sisältää näin sekä virransyötetyn kulunvalvontayhteyden edellyttämän liitäntälaitteiston että fyysiset tunnisteet, joita voidaan käyttää lukijan dokumentoitujen kulunvalvontatoimintojen kanssa.
