Alfa ALR -sarjan 0–6 GHz salama- ja ylijännitesuoja N-naaras / N-uros

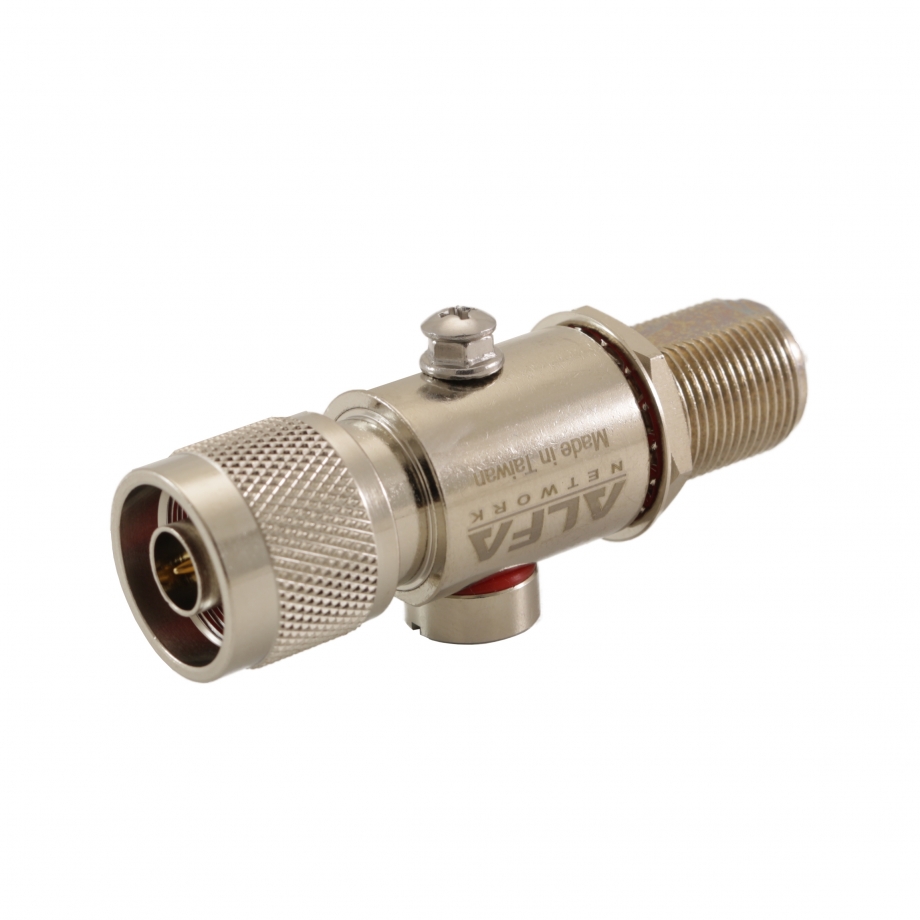

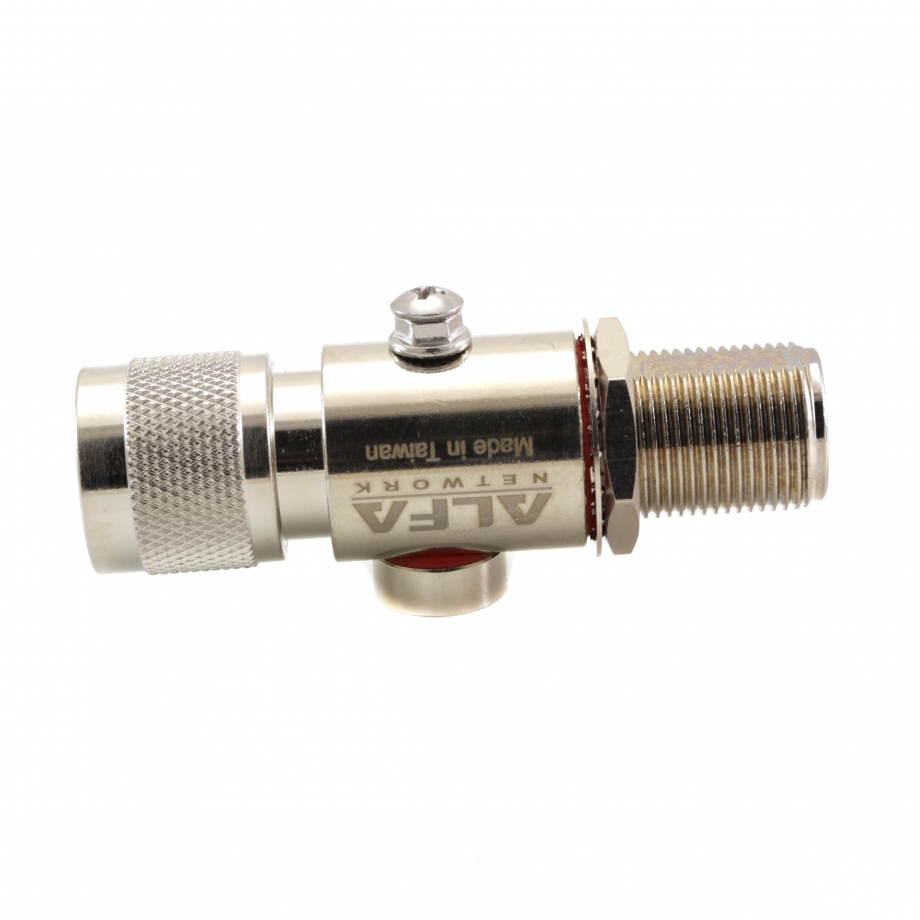

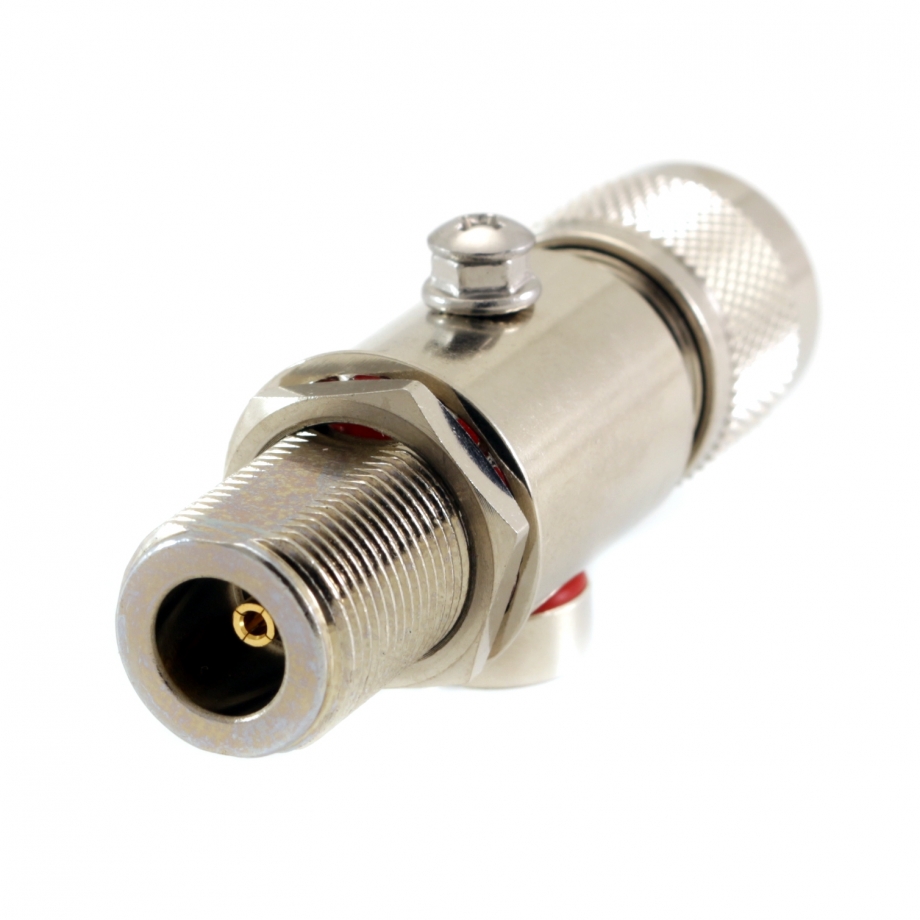

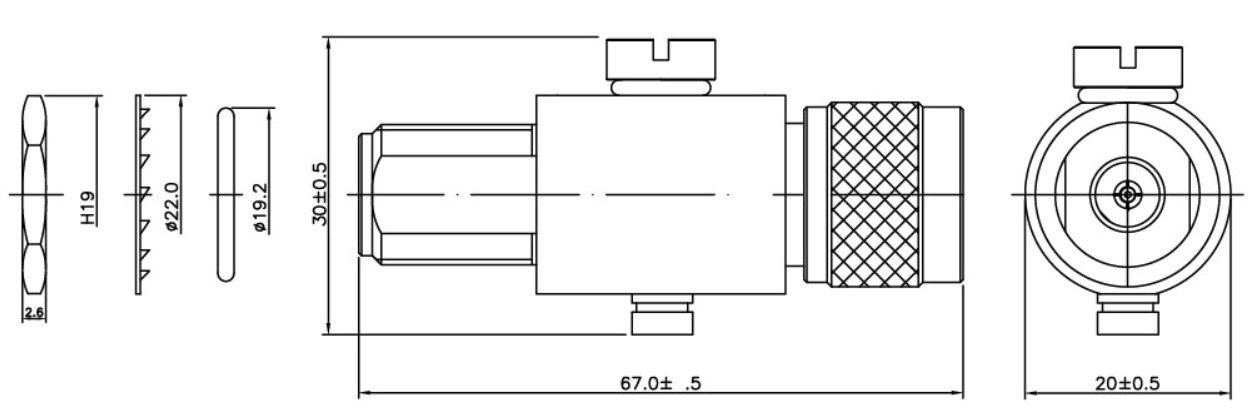

ALR06 on ammattikäyttöön tarkoitettu RF-koaksiaaliliitäntöjen ukkos- ja ylijännitesuoja, joka toimii 0–6 GHz:n taajuusalueella. Sen runko on valmistettu nikkelipinnoitetusta messingistä, ja toisessa päässä on N Male- ja toisessa N Female -liitin, joten laite voidaan asentaa suoraan koaksiaalilinjaan antenniliitännän ja koaksiaalikaapelin väliin. Suojan impedanssi on 50 Ω, VSWR alle 1,5 ja vaimennus 0,2 dB. Nämä RF-ominaisuudet määrittävät sen käytön määritetyllä taajuusalueella toimivissa signaalilinjoissa samalla, kun suoja pysyy suoraan osana koaksiaalista yhteyttä.

Ylijännitesuojausta varten ALR06:n DC-läpilyöntijännite on 90 V ja suurin kestettävä virta 10 kA 8/20 µs:n aaltomuodolla. Laite suojaa molempia liittimiä yhtä lailla, ja asennusta varten siinä on maadoituspiste. Eristysvastus on 10 000 MΩ ja elektrodin kapasitanssi enintään 1,5 pF. Suoja on mitoitettu 50 W:n teholle, joten se yhdistää RF-liitännän toiminnan koaksiaalilinjan dokumentoituun ukkos- ja ylijännitesuojaukseen.
