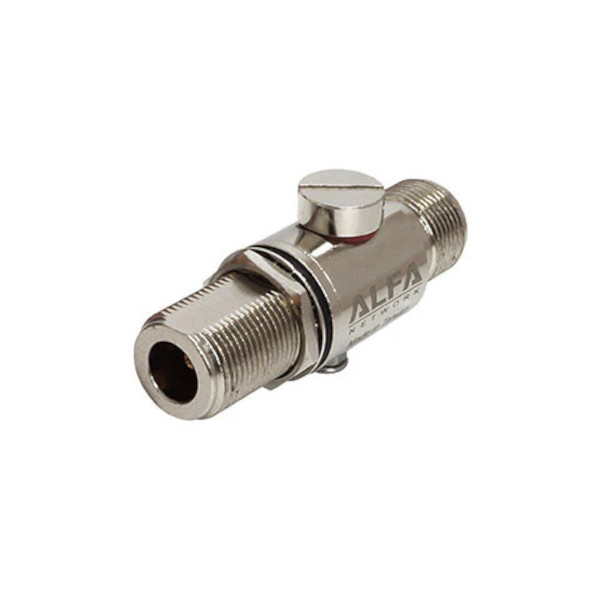

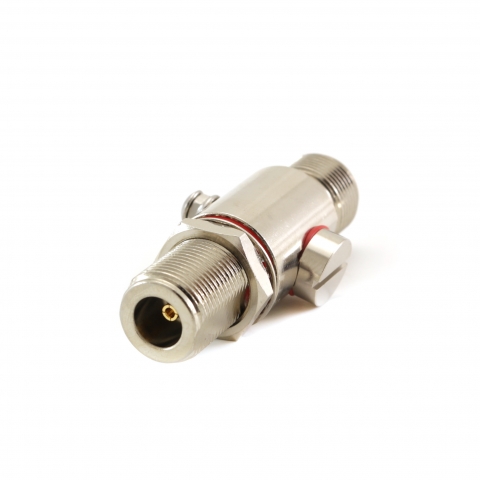

Alfa ALR62NF RF-koaksiaalinen ylijännitesuoja, N-Female / N-Female, 0–6 GHz, 50 Ω, 10 kA

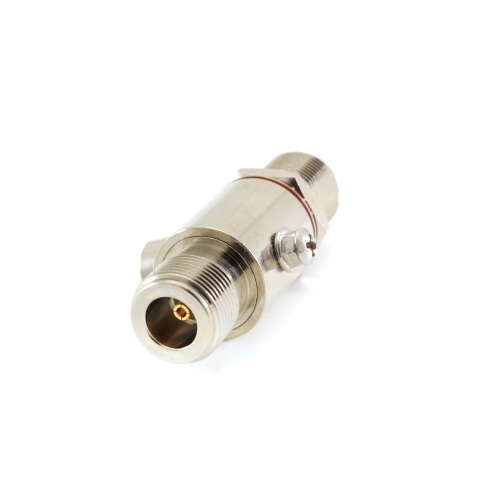

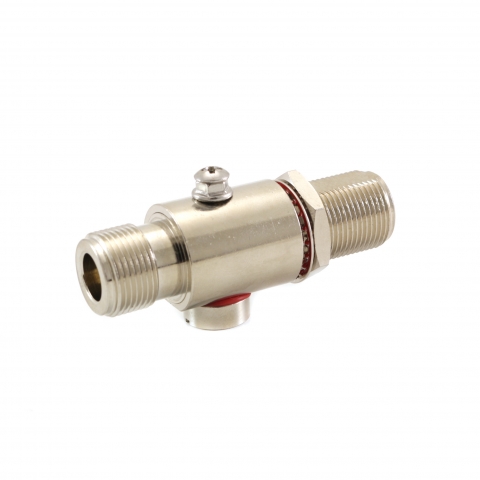

ALFA Network ALR62NF on ammattikäyttöön tarkoitettu ukkos- ja ylijännitesuoja koaksiaalisille RF-yhteyksille 0–6 GHz:n taajuusalueella. Laitteen molemmissa päissä on N Female -liittimet, joten se voidaan asentaa suoraan yhteensopivaan koaksiaaliseen yhteyteen ilman liitintyypin muuttamista. 50 Ω:n impedanssi vastaa ilmoitettua järjestelmäimpedanssia, kun taas alle 1,5:n VSWR ja 0,2 dB:n liitäntähäviö kuvaavat suojalaitteen toimintaa osana signaalitietä. Nämä arvot ovat merkityksellisiä, koska ylijännitesuoja tulee osaksi RF-siirtolinjaa ja se on siksi valittava yhteyden sähköisten ominaisuuksien mukaisesti. Runko on valmistettu nikkelipinnoitetusta messingistä.

Suojausominaisuuksiin kuuluvat 90 V DC:n läpilyöntijännite ja enintään 10 kA:n kestettävä virta 8/20 µs:n impulssilla. Yhdessä nämä arvot määrittävät dokumentoidun jännitekynnyksen sekä laitteen kyvyn kestää ylijännitevirtaa tarkoitetussa koaksiaaliasennuksessa. ALR62NF on mitoitettu 50 W:n teholle, sen eristysvastus on 10 000 MΩ ja elektrodin kapasitanssi enintään 1,5 pF. Nämä sähköiset parametrit täydentävät RF-ominaisuuksia ja kuvaavat suojalaitteen toimintaa koaksiaalisessa yhteydessä samalla, kun se suojaa ukkosen aiheuttamilta impulsseilta ja ylijännitteiltä. 0–6 GHz:n taajuusalueen, 50 Ω:n impedanssin, N Female -liitäntöjen ja ilmoitettujen suojausarvojen ansiosta ALR62NF on yhteensopiviin koaksiaalisiin RF-järjestelmiin tarkoitettu suojauskomponentti.
