Alfa PD-1000D PoE-jakaja | Gigabitin 802.3af/at PoE–DC-muunnin 5 V/9 V/12 V/18 V lähdöllä

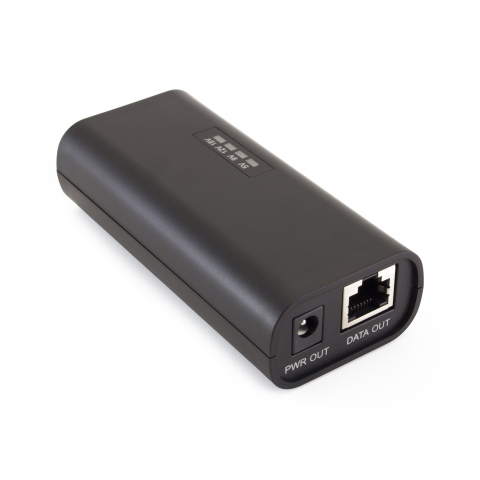

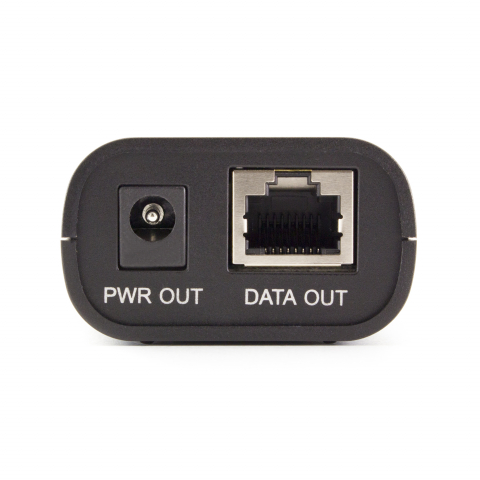

PD-1000D on PoE-data- ja virranjakaja, joka vastaanottaa verkkodatan ja virransyötön standardin PoE-tulon kautta ja erottaa ne sen jälkeen omiin lähtöihinsä. Verkkodata välitetään RJ45-liitännän kautta, kun taas virta syötetään DC-liitännän kautta. Näin yhden PoE-tuloyhteyden kautta saapuvat data ja virta voidaan jakaa kahdeksi erilliseksi yhteydeksi. Sen sijaan, että molemmat kulkisivat samaa PoE-yhteyttä pitkin lähtöön asti, jakaja tuo datan ja virransyötön erikseen saataville. Tämä erottelu on laitteen keskeinen tehtävä ja pitää kaksi lähtöä selkeästi toisistaan erillään.

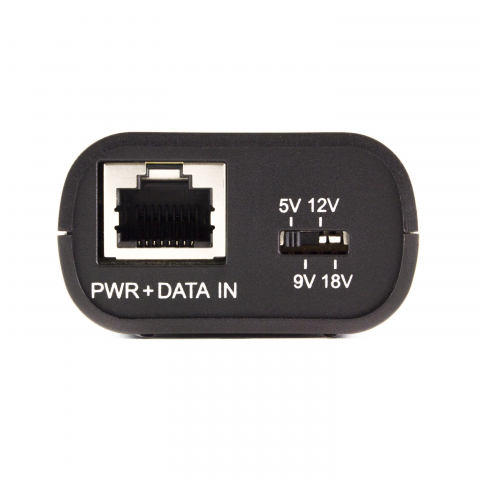

Laite tukee standardeja IEEE 802.3, IEEE 802.3u, IEEE 802.3at ja IEEE 802.3af. PD-1000D:ssa on virransyöttöä varten jännitteenvalitsin, jossa on merkinnät 5 V, 9 V, 12 V ja 18 V. Näistä voidaan valita haluttu lähtöjännite ennen virran syöttämistä DC-liitännän kautta. Virtaliitäntänä käytetään 5,5 × 2,1 mm:n DC-liitäntää, mikä on tärkeä fyysinen yhteensopivuustekijä jakajaa liitettävään laitteeseen sovitettaessa. Järjestelmän virran LED-merkkivalo ilmaisee suoraan virransyötön toimintatilan, ja määritetty ±15 kV:n ESD- ja ylijännitesuojaus suojaa dokumentoiduilta sähköstaattisilta purkauksilta ja ylijännitetapahtumilta.
