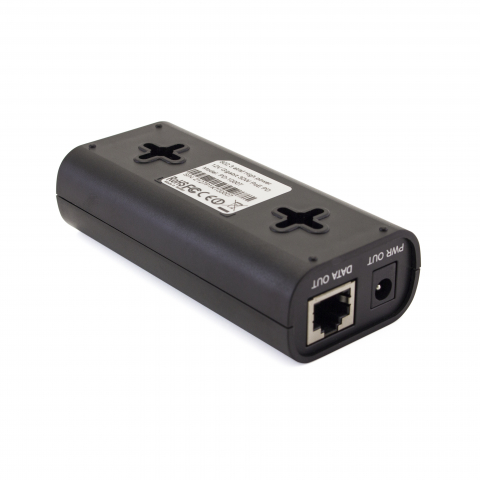

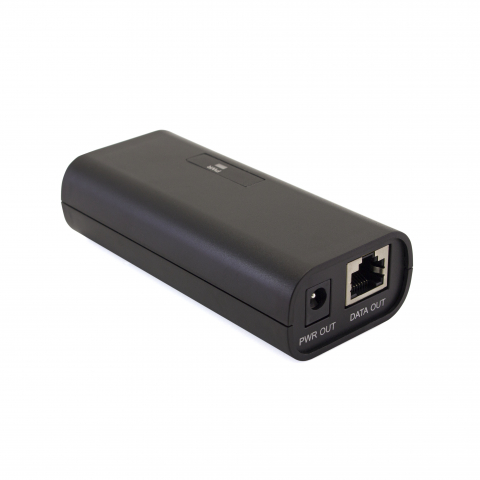

Alfa PD-1000T 12V PoE-muunnin – 30W IEEE 802.3at/af PoE-sovitin ei-PoE-laitteille

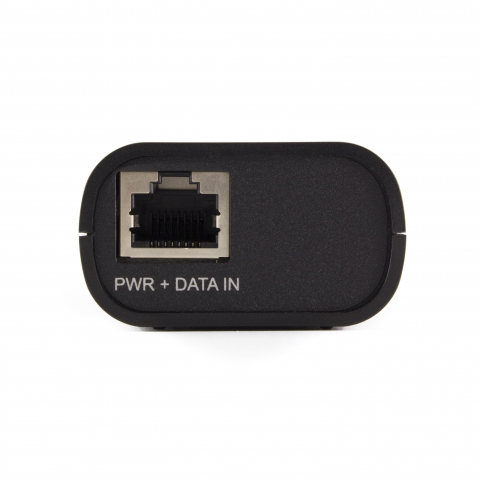

PD-1000T on PoE-virralla toimiva laite, joka ottaa käyttöjännitteensä IEEE 802.3at/af -lähteestä ja tuottaa 12 V DC -lähdön enintään 30 W:n teholla. Se on tarkoitettu tuomaan PoE-tuki laitteille, joissa sitä ei ole valmiina, samalla kun Ethernet-datayhteys säilyy tavallisessa verkkokaapeloinnissa. Laite tunnistaa PoE-päätelaitteet automaattisesti ja syöttää virran kaapelin kautta, ja RJ45-tulo kuljettaa sekä datan että virransyötön. Näin yksi Ethernet-tuloyhteys toimii samanaikaisesti sekä virtalähteenä että datayhteytenä ennen kuin PD-1000T muodostaa liitetylle laitteelle tarvittavan lähtöjärjestelyn. Dataliikenne kulkee siten samaa kaapelointia pitkin kuin laitteeseen tuleva PoE-virransyöttö.

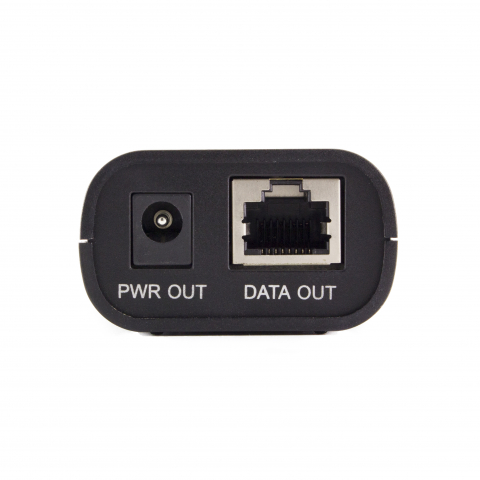

PD-1000T:n tulojännite on 48 VDC ja lähtöjännite 12 VDC, joten jännitteen muuntaminen on yksi laitteen keskeisistä toiminnoista. Laite tukee standardeja IEEE 802.3, IEEE 802.3u, IEEE 802.3at ja IEEE 802.3af, ja sen suurin lähtöteho on 30 W. Oikosulkusuojaus suojaa liitettyjä verkkolaitteita, ja Ethernet-erotus sekä ESD-suojaus tuovat lisäsuojausta verkkopuolelle. ESD- ja ylijännitesuojauksen arvoksi on määritetty ±15 kV. Virran päällä/pois-tilan LED-merkkivalo ilmaisee laitteen toimintatilan suoraan. Virtaliitäntänä käytetään 5,5 × 2,1 mm:n DC-liitäntää, jonka koko on huomioitava liitettävän laitteen yhteydessä.
