Parabolinen antenni JRMC-680-10/11Ra Mimosa B11- ja Ubiquiti AirFiber AF-11FX -laitteille, 34–36 dBi

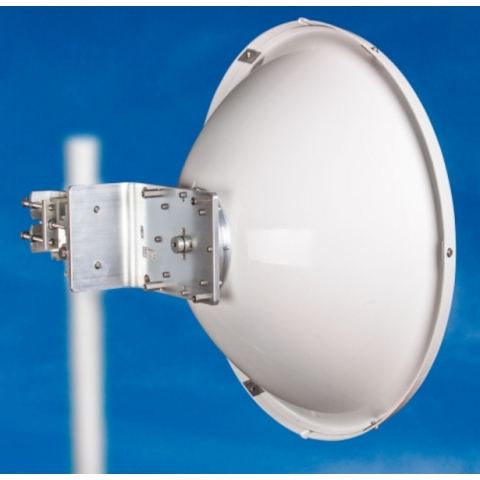

Jirous JRMC-680-10/11 on parabolinen antenni mikroaaltolinkeille 10 ja 11 GHz:n taajuusalueilla, ja sen toimintataajuus on 10,0–12,0 GHz. Syvä parabolinen heijastin on suunniteltu tarkkaan suuntaavaan toimintaan ja täyttää ETSI Class 3 -vaatimukset. Vahvistus on taajuusalueen alaosassa 34,1 ± 1 dBi ja yläosassa 36,0 ± 1 dBi, kun taas 3° ± 0,5°:n keilanleveys keskittää lähetyksen selkeästi määriteltyyn suuntaan. Vähintään 61 dB:n etu-takasuhde kuvaa lisäksi antennin suuntaavuutta osoittamalla selkeän eron pääsäteilysuunnan ja antennin takaosan välillä. Heijastimen geometria ja hallittu säteilykuvio ovat siten keskeisiä tekijöitä antennin käytössä pisteestä pisteeseen -mikroaaltolinkeissä.

Lineaarinen polarisaatio voidaan asettaa pysty- tai vaakasuuntaan, jotta asennus voidaan sovittaa radioyhteyden edellyttämään polarisaatioon. RF-liitäntänä toimii halkaisijaltaan 19 mm:n pyöreä aaltoputki, ja paluuhäviö on vähintään 18 dB taajuusalueella 10,3–11,7 GHz. Sähköinen vaatimustenmukaisuus kattaa US FCC Part 101A:n taajuusalueella 10,550–10,680 GHz, US FCC Part 101B:n alueella 10,7–11,7 GHz sekä ETSI EN 302-217-4-2 -standardin Class 3 -luokan. Nämä ominaisuudet määrittävät antennin suunnattuihin, säänneltyihin mikroaaltosovelluksiin, joissa tarkka kohdistus ja hallittu RF-käyttäytyminen ovat olennaisia osia radioyhteydestä.

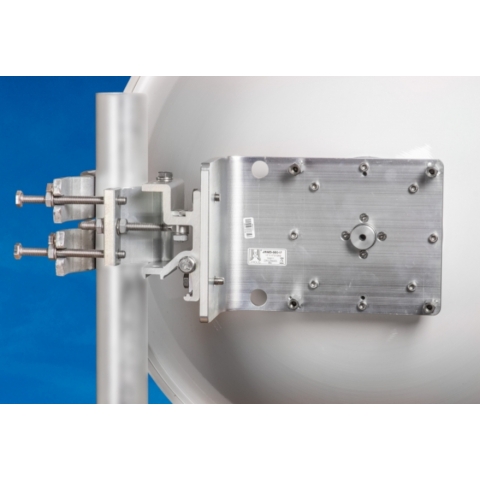

Asennus perustuu mukana toimitettavaan kiinnikkeeseen, joka voidaan kiinnittää mastoon erikseen ennen antennin asentamista. Kun kiinnike on paikallaan, antenni yhdessä mikroaaltoyksikön kanssa voidaan ripustaa rakenteeseen ja kiinnittää kahdella ruuvilla. Tämä asennusjärjestys erottaa maston valmistelun antennin lopullisesta sijoittamisesta ja helpottaa asennuksen eri vaiheiden hallintaa. Kiinnike soveltuu halkaisijaltaan 40–120 mm:n mastoihin, ja antenni voidaan asentaa joko oikealle tai vasemmalle puolelle. Hienosäätö on mahdollista sekä korkeuskulman että atsimuutin suunnassa ±20°:n alueella, joten antennin lopullinen suunta voidaan määrittää tarkasti varsinaisen asennustyön jälkeen.

Tämä säätömahdollisuus on erityisen tärkeä antennille, jonka keilanleveys on 3° ± 0,5°, koska tarkka asemointi on olennainen osa linkin oikean suunnan määrittämistä. Antenni on määritetty toimimaan tuulennopeudella jopa 180 km/h ja kestämään jopa 240 km/h:n tuulennopeuden; rakenteen kuvataan myös olevan erittäin vakaa tuulessa. Alueilla, joilla voi esiintyä voimakkaita tuulia, suositellaan asennusta vähintään 50 mm:n halkaisijalla olevaan mastoon. Syvä alumiiniseoksesta valmistettu heijastin, tukeva kiinnitysrakenne ja UV-säteilyä kestävä ABS-radomi muodostavat ulkoasennukseen tarkoitetun mekaanisen kokonaisuuden, jossa yhdistyvät tarkka säädettävyys ja avoimeen ympäristöön soveltuva mastoasennus.
