Parabolinen antenni JRMD-900–10/11 10–11 GHz mikroaaltolinkkeihin

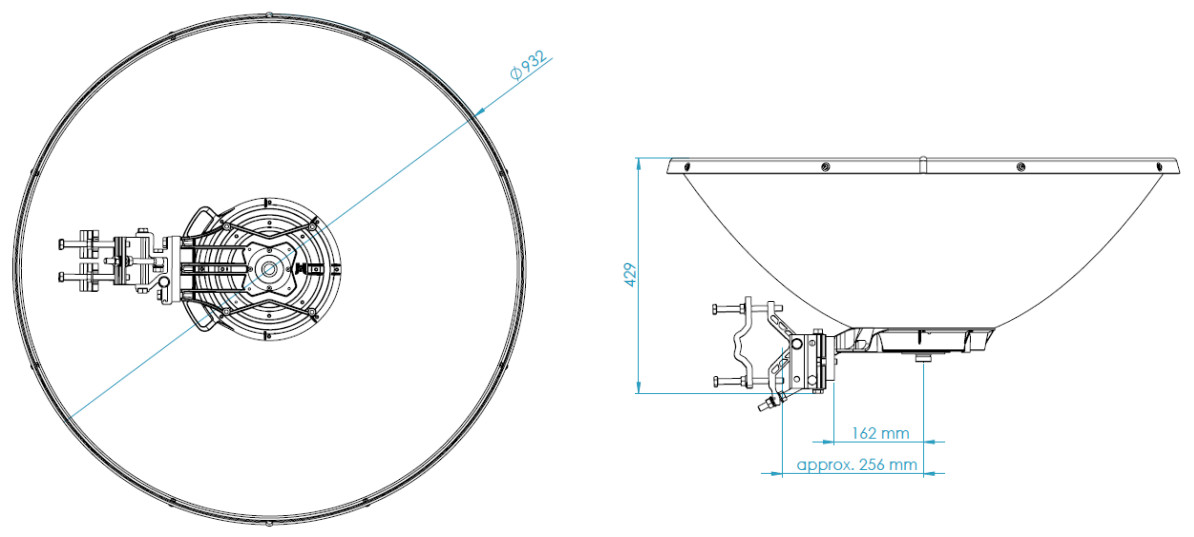

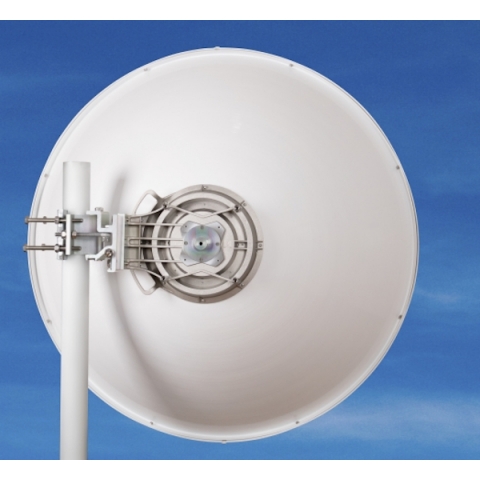

Jirous JRMD-900-10/11 on parabolinen antenni mikroaaltolinkeille 10 ja 11 GHz:n taajuusalueilla, ja sen toimintataajuus on 10,0–12,0 GHz. Syvä parabolinen heijastin yhdistyy 36,5 ± 1 dBi:n vahvistukseen taajuusalueen alaosassa ja 37,0 ± 1 dBi:n vahvistukseen sen yläosassa, mikä määrittää antennin selvästi suunnattuihin pisteestä pisteeseen -radioyhteyksiin. Säteilyn keilanleveys on −3 dB:n kohdalla 2,3°, joten säteily keskittyy tarkasti haluttuun suuntaan. Vähintään 57 dB:n etu-takasuhde puolestaan kuvaa pääsäteilysuunnan selvää hallitsevuutta antennin takaosaan nähden. Heijastimen geometria ja nämä RF-ominaisuudet muodostavat siten antennin suunnatun toiminnan keskeisen perustan.

Antenni käyttää lineaarista polarisaatiota, joka voidaan asentaa joko pysty- tai vaakasuuntaan, joten asennus voidaan sovittaa mikroaaltolinkin edellyttämään polarisaatioon. RF-liitäntänä toimii halkaisijaltaan 19 mm:n pyöreä aaltoputki, ja paluuhäviö on vähintään 16 dB taajuusalueella 10,3–11,7 GHz. Vaatimustenmukaisuus kattaa US FCC Part 101A:n taajuusalueella 10,550–10,680 GHz, US FCC Part 101B:n alueella 10,7–11,7 GHz sekä ETSI EN 302-217-4-2 -standardin Class 2 -luokan. Näiden sähköisten ominaisuuksien perusteella kyseessä on voimakkaasti suuntaava mikroaaltoantenni säänneltyihin 10 ja 11 GHz:n käyttökohteisiin, joissa keskeistä on suunnatun radioyhteyden toiminta.

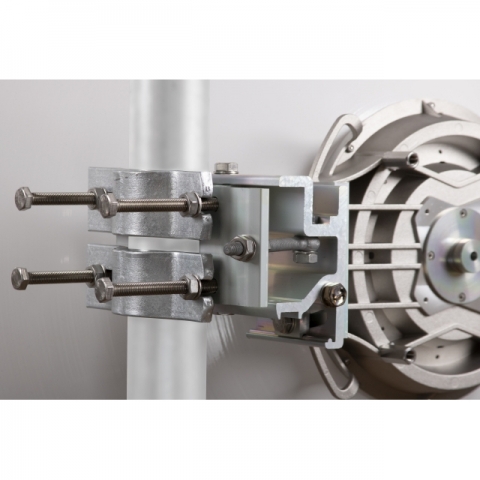

Asennus perustuu mukana toimitettavaan kiinnikkeeseen, joka voidaan kiinnittää mastoon ennen itse antennin asentamista. Kun kiinnike on paikallaan, antenni ja mikroaaltoyksikkö voidaan ripustaa siihen ja kiinnittää kahdella ruuvilla. Näin mastokiinnikkeen asennus ja antennin lopullinen kiinnitys voidaan tehdä erillisinä vaiheina, mikä yksinkertaistaa asennustyötä. Kiinnike soveltuu halkaisijaltaan 40–120 mm:n mastoihin, ja antenni voidaan asentaa joko oikealle tai vasemmalle puolelle. Tämän ansiosta antennin sijainti voidaan sovittaa asennuskohteen rakenteeseen.

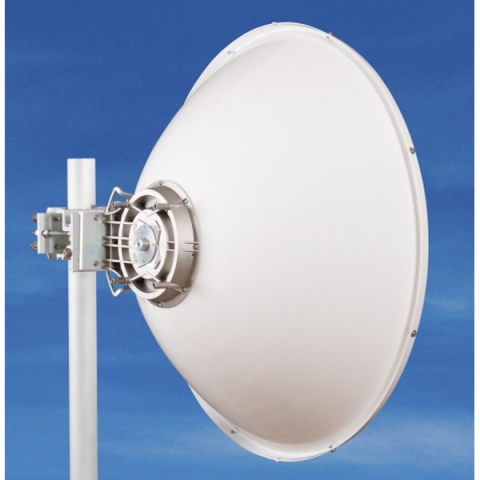

Hienosäätö on mahdollista sekä korkeuskulman että atsimuutin suunnassa ±20°:n alueella. Tämä on erityisen tärkeää suunta-antennille, jonka keilanleveys on vain 2,3°, sillä linkin oikean suunnan asettaminen edellyttää tarkkaa kohdistusta. Antenni on määritetty toimimaan enintään 140 km/h:n tuulennopeudessa ja kestämään enintään 210 km/h:n tuulennopeuden; rakenteen kuvataan myös olevan erittäin vakaa tuulessa. Alueilla, joilla voimakkaita tuulia on odotettavissa, suositellaan vähintään 70 mm:n maston halkaisijaa. Syvä alumiiniseoksesta valmistettu heijastin, tukeva kiinnike ja UV-säteilyä kestävä ABS-radomi muodostavat mekaanisen kokonaisuuden tarkasti säädettävää ulkoasennusta varten.
