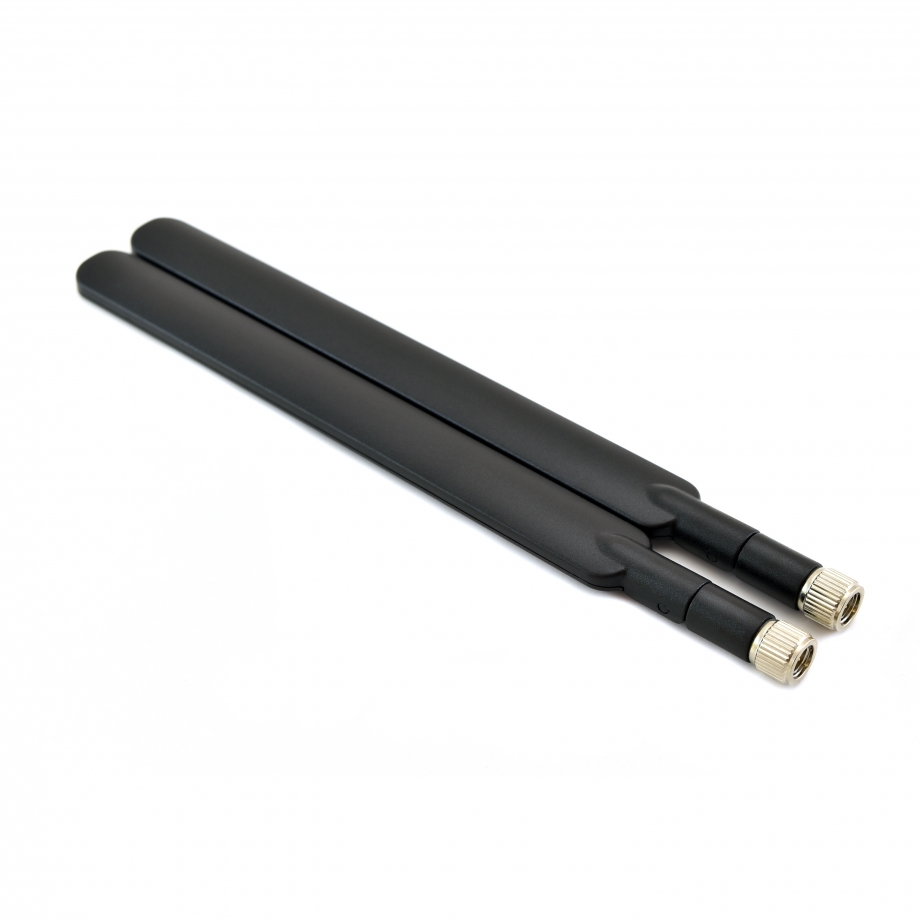

LTE-antenni 5 dBi sisäkäyttöön, musta, 2 kpl | 4G LTE ympärisäteilevät SMA-urosantennit

LTE-IAB-5dBi-sarja sisältää kaksi 4G LTE -antennia, jotka liitetään yhteensopiviin laitteisiin SMA Male -liitännöillä. Kumpikin antenni kattaa taajuusalueen 690–2690 MHz, joten sama antennirakenne soveltuu käyttöön koko tuetulla taajuusalueella. 5 dBi:n vahvistus tukee signaalin lähetystä ja vastaanottoa tällä alueella, ja 50 ohmin impedanssi vastaa ilmoitettuja RF-liitäntäominaisuuksia. Antennit käyttävät pystypolarisaatiota, joten ne tulee asentaa pystyasentoon. Koska sarjaan kuuluu kaksi antennia, sillä voidaan varustaa laitteet, jotka tarvitsevat kaksi keskenään samanlaista ulkoista mobiiliverkkoantennia ilman erityyppisten antennien tai sähköisten ominaisuuksien yhdistämistä.

Kummassakin antennissa on ympärisäteilevä säteilykuvio, joka jakaa radiosignaalin antennin ympärille sen sijaan, että se keskittäisi sen yhteen kapeaan suuntaan. Tämän ansiosta asennus ei ole yhtä riippuvainen antennin tarkasta suuntaamisesta tiettyä pistettä kohti, mikä on hyödyllistä silloin, kun käytettävän signaalin suunta voi vaihdella. Ilmoitettu VSWR-arvo on alle 2,5, mikä kuvaa antennin sovitusta sen käyttötaajuusalueella, ja suurin sallittu syöttöteho on 50 W. Nämä ominaisuudet määrittävät yhdessä antennien suunnitellut RF-käyttöolosuhteet ilmoitetulla taajuusalueella. Molemmat antennit muodostavat yhtenäisen kokonaisuuden, jossa liitin, polarisaatio, vahvistus, impedanssi ja säteilyominaisuudet ovat samat.

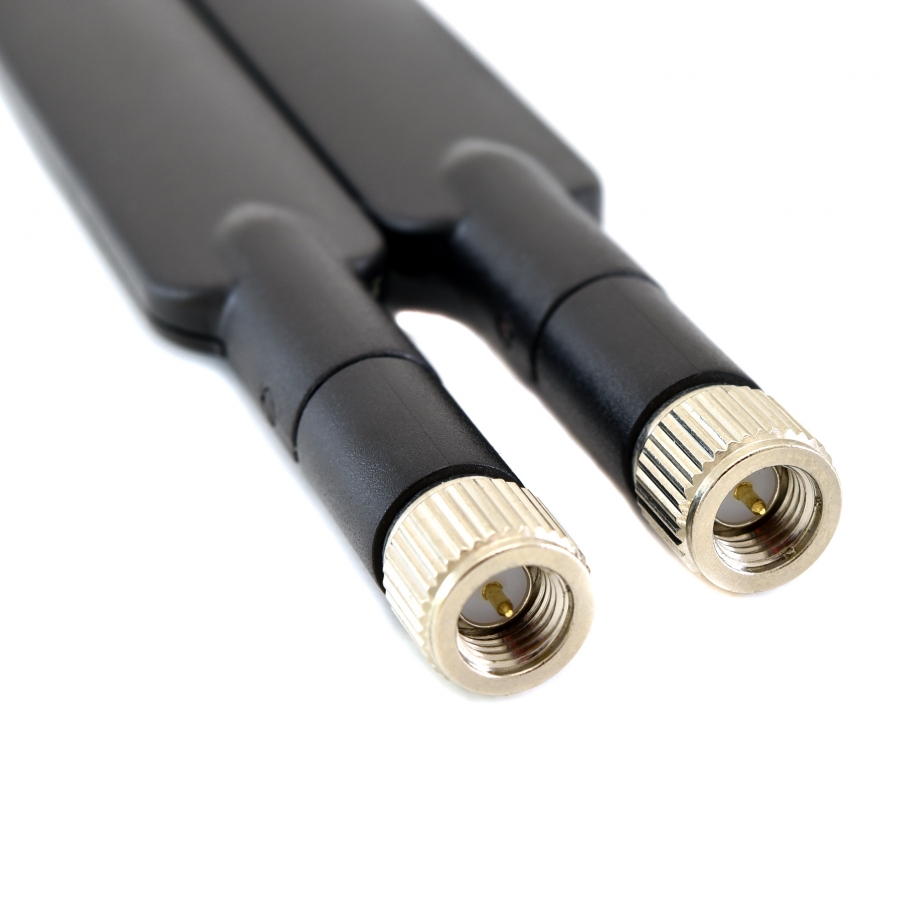

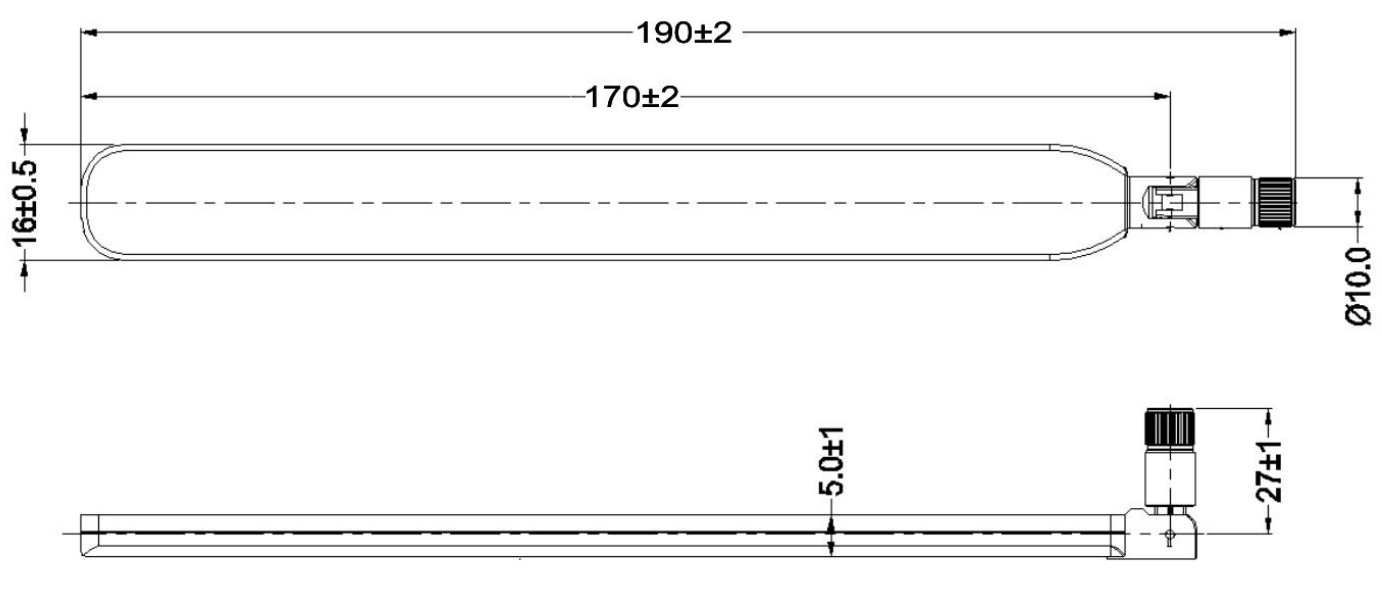

Antennit on valmistettu ABS-muovista, kuparista ja PCB-materiaalista, ja niiden kapea runko on 190 mm pitkä ja 17 mm leveä. Pitkänomainen muoto pitää rakenteen kompaktina ja sopii pystysuuntaiseen asennukseen. SMA Male -liitin kiinnitetään suoraan yhteensopivaan SMA Female -liitäntään, joten erillistä sovitinta ei tarvita, kun laitteessa on vastaava liitäntä. Nivelletty liitinosa mahdollistaa antennirungon asennon säätämisen liittämisen jälkeen. Tämä rakenne helpottaa sijoittelua tilanteissa, joissa liitännän suunta ja käytettävissä oleva tila vaikuttavat antennin asentoon.

Antennien käyttölämpötila-alue on −40 °C...+80 °C, joten niitä voidaan käyttää tuotteelle määritetyissä ympäristöolosuhteissa. Kompaktit mitat sopivat asennuksiin, joissa tarvitaan kaksi ulkoista antennia ilman pitkiä kaapelointeja tai erillisiä kiinnitystarvikkeita. Koska molemmissa antenneissa on samat fyysiset ja RF-ominaisuudet, ne muodostavat yhdessä asennettuna yhtenäisen kokonaisuuden ja käyttävät samaa liitäntätapaa. Suora SMA Male -liitäntä, pystypolarisaatio ja säädettävä rakenne tekevät asennuksesta selkeän: kumpikin antenni liitetään yhteensopivaan porttiin, runko asetetaan pystyasentoon ja 190 mm pitkän antennin ympärille jätetään riittävästi vapaata tilaa. Sarja sisältää kaksi keskenään samanlaista LTE-antennia suoraliitäntäiseen käyttöön yhteensopivien laitteiden kanssa.
