QuMax XR High Band LTE -antenni Teltonika RUT240/950/955/X09/X11 -malleihin

QuWireless QuMax XR LTE High Band yhdistää suunnatun LTE-antennin ulkokäyttöön tarkoitettuun koteloon, johon voidaan asentaa valittuja Teltonika-reitittimiä. Suuntaava rakenne on tarkoitettu kiinteisiin asennuksiin, joissa yhteys on muodostettava kaukana sijaitsevaan tukiasemaan, ja QuWireless kuvaa mallia valikoimansa tehokkaimmaksi suunnatuksi LTE-antenniksi. Antenni kattaa taajuusalueet 694–960 MHz ja 2,3–2,7 GHz sekä niihin kuuluvat tuotteelle ilmoitetut LTE- ja 5G-taajuusalueet. Tuetut LTE/5G-taajuusalueet toimivat saman integroidun antennirakenteen kautta ilman erillisiä ulkoisia antenneja. Vahvistus on alemmalla taajuusalueella 6 dBi ja nousee 2,3–2,7 GHz:n alueella 13 dBi:iin, mikä on High Band -version suurin ilmoitettu vahvistus.

Kaksoispolarisoitu X-Pol-rakenne toimii 50 Ω:n impedanssilla, ja keilanleveys vaihtelee taajuusalueen mukaan. Alemmalla alueella keilanleveys on 70°/70°, kun taas 2,3–2,7 GHz:n alueella se kapenee arvoon 30°/30°, jolloin säteily keskittyy korkeammilla taajuuksilla tarkemmin haluttuun suuntaan. Kotelossa on lisäksi tilaa alkuperäisille Teltonikan sisäisille GPS- ja WiFi-antenneille, jotka voidaan asentaa samaan koteloon reitittimen kanssa. Näin suunnattu LTE-antenni, reititin ja valinnaiset Teltonikan sisäantennit voidaan yhdistää yhdeksi ulkoasennukseksi.

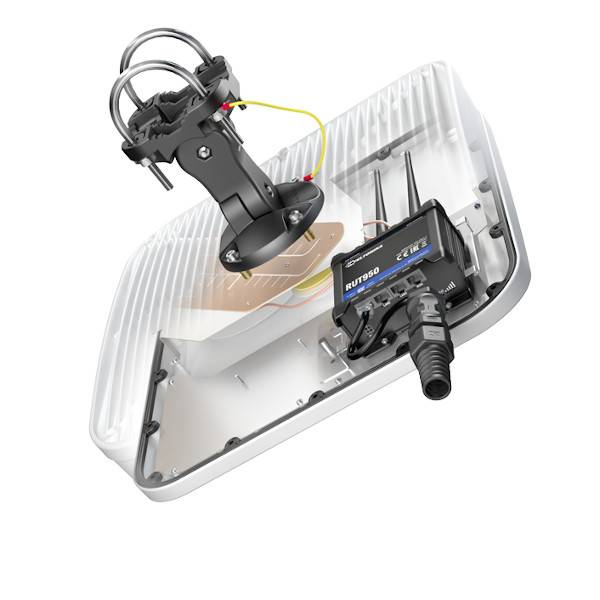

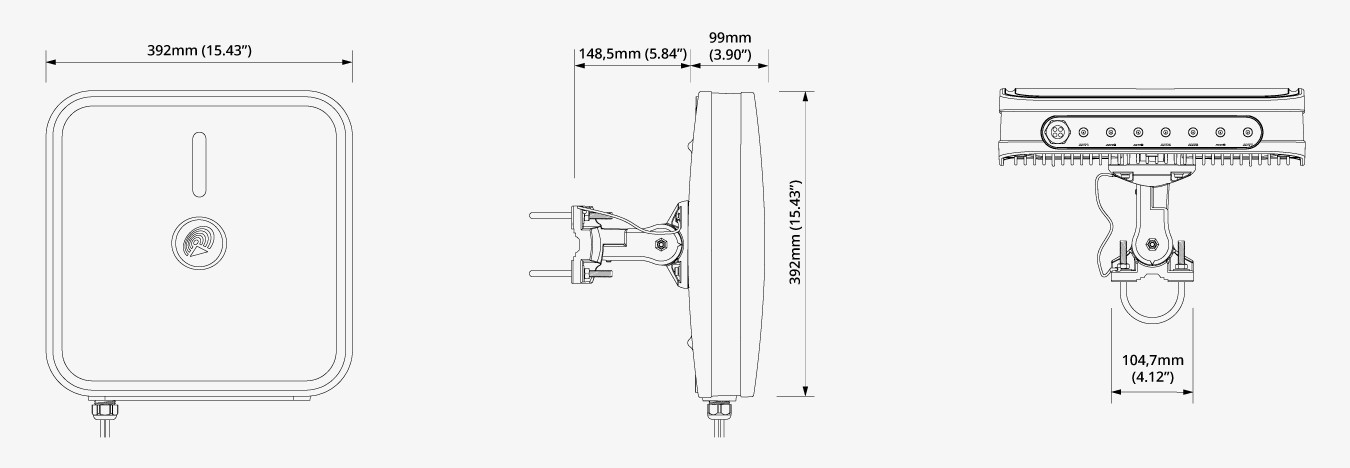

QuMax XR LTE High Band -kotelo on suunniteltu yhteensopivien Teltonika-reitittimien suoraa integrointia varten. Yhteensopivia malleja ovat RUT200, RUT240, RUT241, RUT900, RUT901, RUT950, RUT951, RUT955, RUT956, RUTX09 ja RUTX11. Reititin asennetaan IP67-luokiteltuun koteloon, joka on tarkoitettu ulkokäyttöön ja kiinteisiin teollisuusasennuksiin. Yleiskäyttöinen kiinnike mahdollistaa asennuksen halkaisijaltaan 25–66 mm:n mastoon, ja kotelon suositeltu kiristysmomentti on 0,6–0,8 Nm. Käyttölämpötila-alue on -40 °C – 80 °C, joten järjestelmä toimii määritellyissä ympäristöolosuhteissa.

Yhteys toteutetaan RJ45-liitännän kautta, ja Passive PoE -tuki mahdollistaa verkkoyhteyden ja virransyötön yhdistämisen samaan asennukseen. Koska reititin sijaitsee antennikotelon sisällä, aktiivinen verkkolaite muodostaa suunnatun antennin kanssa yhden fyysisen kokonaisuuden. Kotelo on valmistettu ABS:stä, alumiinista, PTFE:stä ja lasikuidusta, ja sen suojausluokka on IP67. Reitittimelle varatun tilan, mastokiinnityksen sekä alkuperäisille Teltonikan GPS- ja WiFi-antenneille tarkoitetun sisäisen asennustilan ansiosta kotelo muodostaa yhtenäisen asennusalustan QuMax XR LTE High Band -järjestelmän yhteensopiville reititin- ja antennikomponenteille.
