StarterDish-suunta-antenni 21 dBi CPE-käyttöön | Aaltoputki, suuri suuntaavuus, ulkokäyttö

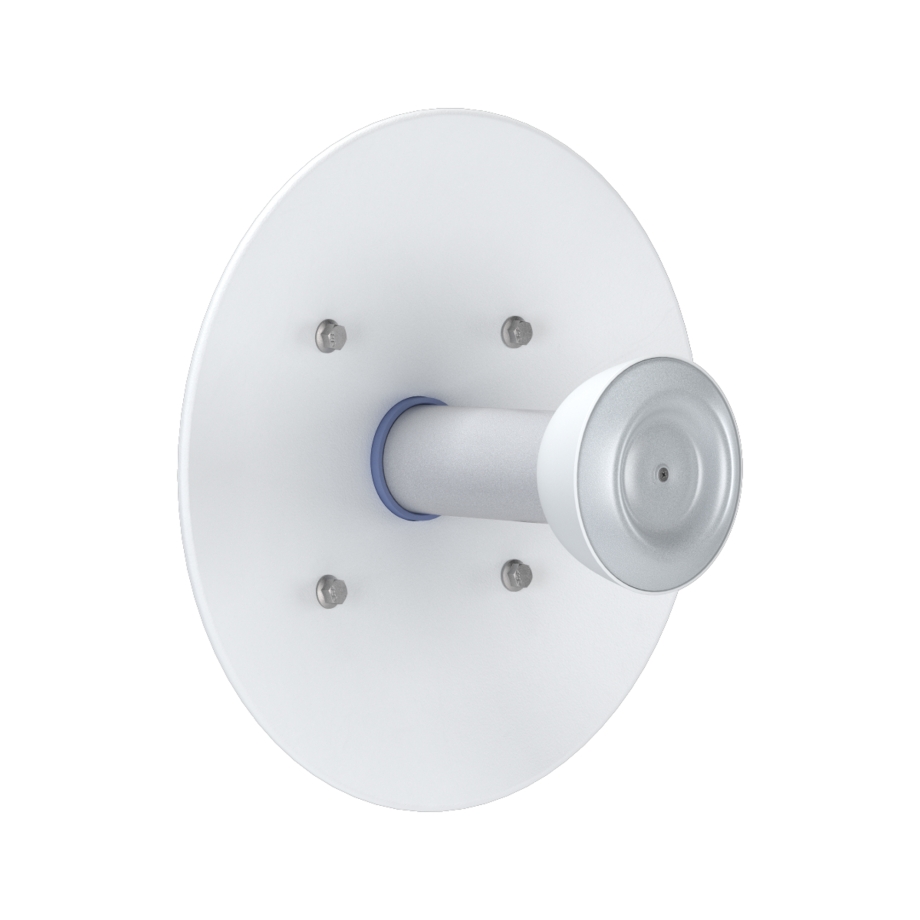

RF elements StarterDish 21 UM on suunnattu paraboliantenni, joka on tarkoitettu CPE-sovelluksiin 5150–5950 MHz:n taajuusalueella. Antennin vahvistus on 21 dBi, ja sen kapea säteilykuvio soveltuu langattomiin yhteyksiin, joissa antennin tarkka suuntaaminen on tärkeää. Parabolinen heijastin keskittää säteilyn tiettyyn suuntaan, ja keilanleveys on −3 dB:n tasolla 11° sekä vaaka- että pystysuunnassa. Suuntaavan rakenteensa vuoksi antenni on asennettaessa kohdistettava huolellisesti haluttua langatonta yhteyttä kohti. StarterDish 21 UM yhdistää tarkasti suunnatun säteilykuvion aaltoputkiliitäntään, jonka kautta antenni yhdistetään yhteensopivaan langattomaan verkkolaitteeseen.

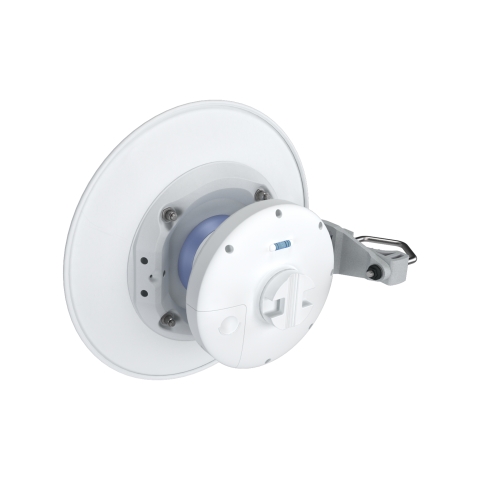

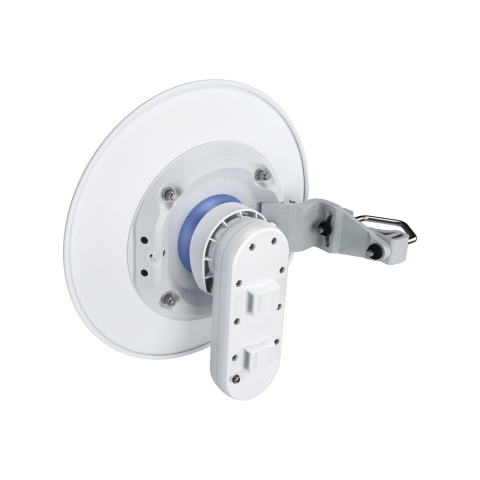

Antenni on yhteensopiva useiden langattomien laitealustojen kanssa. Näihin kuuluvat Ubiquiti PrismStation 5AC, IsoStation 5AC ja IsoStation M5 sekä Mimosa C5x. Lisäksi antennin kanssa voidaan käyttää RF elements StarterAdapter SMA -sovitinta, joka tarjoaa vaihtoehtoisen liitäntätavan valmistajan antennijärjestelmässä. Näiden yhteensopivuusvaihtoehtojen ansiosta samaa lautasantennimallia voidaan käyttää eri tuettujen laitealustojen kanssa antennin suuntausominaisuuksien säilyessä ennallaan. StarterDish 21 UM:ssa on aaltoputkiliitäntä perinteisen koaksiaalikaapeliliitännän sijaan. Tuote toimitetaan edullisena viiden kappaleen pakkauksena, joka sisältää viisi samanlaista suunta-antennia useamman antennin asennuskohteisiin.

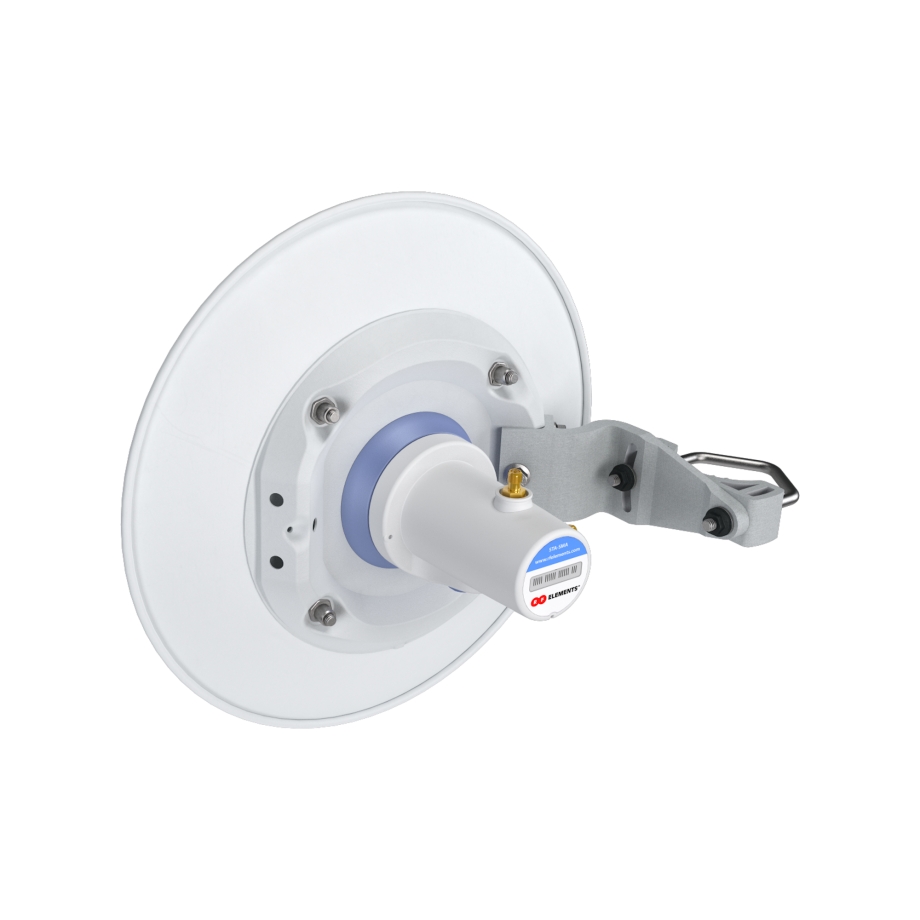

StarterDish 21 UM on tarkoitettu ulkoasennukseen. Siinä on teräksinen heijastin sekä kiinnitystarvikkeet ja säädettävä kiinnitysrakenne. Antenni kootaan ennen asennusta, ja se voidaan kiinnittää halkaisijaltaan 20–55 mm:n mastoon. Valmistaja suosittelee mahdollisimman lähellä 55 mm:n halkaisijaa olevaa mastoa. Kiinnityksen jälkeen antennin pystysuuntaista kallistusta voidaan säätää ±15°, jolloin se voidaan kohdistaa tarkasti haluttua langatonta yhteyttä kohti. Säätömahdollisuus on erityisen tärkeä antennin kapean säteilykuvion vuoksi, sillä keilan oikea suuntaus vaikuttaa olennaisesti sen kohdistamiseen. Kiinnitysrakenteen ansiosta antennin asentoa voidaan säätää muuttamatta itse antennin rakennetta.

Antennin valmistuksessa käytetään UV-suojattua ABS-muovia, alumiinia, terästä ja sinkittyä terästä sekä ruostumattomasta teräksestä valmistettuja kiinnitystarvikkeita. IP65-kotelointiluokka ja −35 °C:n ja +55 °C:n välinen käyttölämpötila määrittävät antennin ulkokäytön olosuhteet. Rakenne kestää jopa 160 km/h:n tuulennopeuden, mikä on tärkeää huomioida erityisesti alttiissa asennuspaikoissa. StarterDish-antenneja ei kuitenkaan suositella erityisen vaativiin ympäristöihin, kuten rannikkoalueille, savupiippujen kaasupäästöille altistuviin paikkoihin, kemiantehtaisiin tai tuliperäisille alueille. Tällaisissa olosuhteissa antennin runko voi hapettua ennenaikaisesti. Näihin käyttökohteisiin RF elements suosittelee sen sijaan UltraDish-sarjan antenneja.
