StarterDish-suunta-antenni 24 dBi, aaltoputki | Suurivahvistuksinen parabolinen antenni CPE-käyttöön

RF elements StarterDish 24 UM on suunnattu paraboliantenni, joka on tarkoitettu CPE-sovelluksiin taajuusalueella 5150–5950 MHz. Antennin vahvistus on 24 dBi, ja sen kapea säteilykuvio keskittää langattoman signaalin tiettyyn suuntaan. Tämän vuoksi antennin tarkka suuntaaminen on tärkeä osa asennusta. Parabolinen heijastin keskittää signaalin keilaksi, jonka leveys on −3 dB:n tasolla 8° sekä vaaka- että pystysuunnassa. Kapeasta säteilykeilasta on erityisesti hyötyä muodostettaessa yhteyttä yhteensopivien langattomien laitteiden välille, kun laitteet on suunnattava tarkasti toisiaan kohti. StarterDish 24 UM yhdistää suunnatun heijastimen aaltoputkiliitäntään, jonka kautta siihen voidaan liittää yhteensopiva langaton verkkolaite.

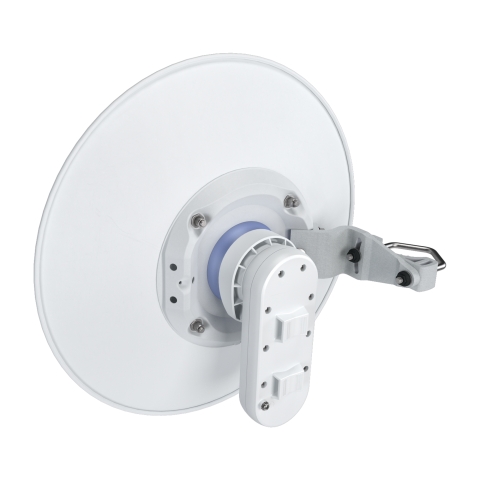

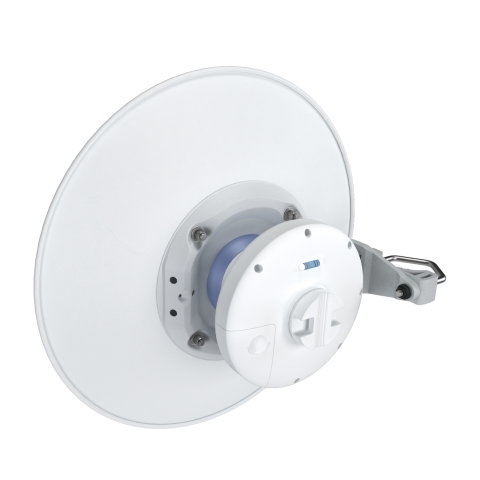

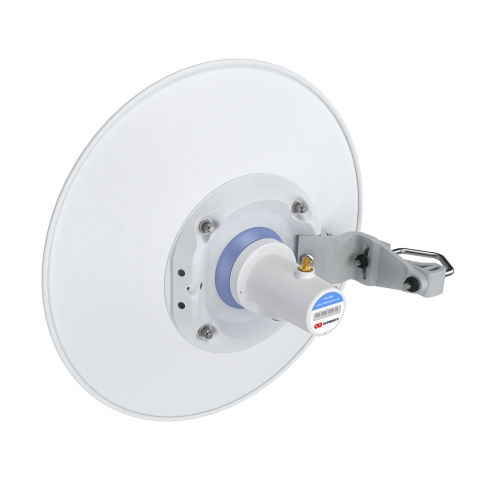

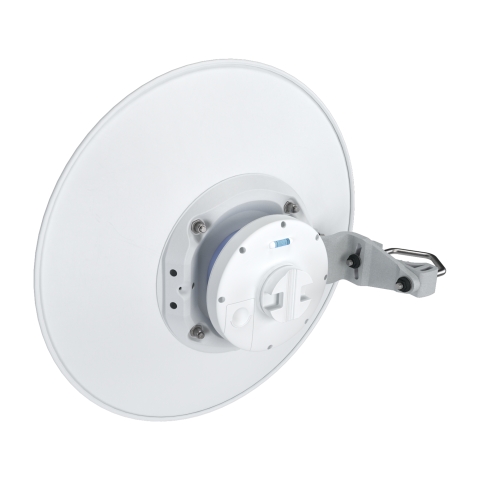

Antenni on yhteensopiva Ubiquiti PrismStation 5AC-, IsoStation 5AC- ja IsoStation M5 -laitteiden sekä Mimosa C5x:n kanssa. Lisäksi se tukee RF elements StarterAdapter SMA -sovitinta, joka laajentaa yhteensopivien laitteiden valikoimaa valmistajan sovitinjärjestelmän avulla. Näiden vaihtoehtojen ansiosta samaa antennimallia voidaan käyttää eri yhteensopivien langattomien laitteiden kanssa ilman, että heijastimen perusrakennetta tarvitsee muuttaa. Aaltoputkiliitäntä toimii yhteensopivan langattoman laitteen liitäntäpisteenä, joten antenniin ei tarvita perinteistä koaksiaalikaapeliliitäntää. StarterDish 24 UM -antenneja toimitetaan edullisissa viiden kappaleen pakkauksissa, joten samaan asennuskokonaisuuteen voidaan valita useita samanlaisia suunta-antenneja.

StarterDish 24 UM -antennissa on alumiininen heijastin ja ulkoasennukseen tarkoitettu kiinnitysjärjestelmä, jonka avulla antennin suuntaa voidaan säätää. Antenni kootaan ennen asennusta ja kiinnitetään halkaisijaltaan 20–55 mm:n mastoon. RF elements suosittelee valitsemaan maston, jonka halkaisija on mahdollisimman lähellä 55 mm:ä. Kiinnityksen jälkeen antennin pystysuuntaista kallistuskulmaa voidaan säätää ±15°, jolloin se voidaan suunnata tarkemmin haluttua langatonta yhteyttä kohti. Säätömahdollisuus on erityisen tärkeä antennin kapean säteilykeilan vuoksi, sillä huolellinen suuntaus auttaa kohdistamaan signaalin haluttuun suuntaan. Kiinnitysjärjestelmän ansiosta kallistuskulmaa voidaan muuttaa ilman, että itse heijastimeen tarvitsee tehdä muutoksia.

Antennin valmistuksessa käytetään UV-säteilyä kestävää ABS-muovia, alumiinia, terästä ja sinkittyä terästä sekä ruostumattomasta teräksestä valmistettuja kiinnitysosia. IP65-suojausluokka ja käyttölämpötila-alue −35 °C:sta +55 °C:een määrittävät ulkokäytön olosuhteet. Rakenne kestää jopa 160 km/h:n tuulennopeuden, mikä on tärkeää huomioida erityisesti avoimen asennuspaikan valinnassa. Erityisen vaativat ympäristöt, kuten rannikkoalueet, savupiippukaasuille altistuvat paikat, kemiantehtaat ja tuliperäiset alueet, voivat kuitenkin aiheuttaa StarterDish-antennin rungon ennenaikaista hapettumista. Tällaisiin olosuhteisiin RF elements suosittelee sen sijaan UltraDish-sarjan antenneja. StarterDish 24 UM toimitetaan viiden kappaleen pakkauksessa, jonka kaikissa antenneissa on sama rakenne ja samanlaiset asennusominaisuudet.
