StarterDish suunta-antenni 27 dBi Waveguide – tehokas CPE-parabolinen antenni

RF elements StarterDish 27 UM on CPE-käyttöön tarkoitettu suunnattava paraboliantenni, jossa suuri antennivahvistus yhdistyy kapeaan säteilykuvioon 5 GHz:n taajuusalueella toimivia langattomia yhteyksiä varten. Antenni toimii taajuusalueella 5150–5950 MHz, ja sen 27 dBi:n vahvistus perustuu paraboliheijastimeen, joka keskittää säteilyn tiettyyn suuntaan. Kapean säteilykuvion vuoksi antennin tarkka suuntaaminen on tärkeä osa asennusta, erityisesti silloin, kun antenni kohdistetaan halutun langattoman yhteyden suuntaan. Säteilyn keilanleveys −3 dB:n tasolla on 6° sekä vaaka- että pystytasossa molemmilla polarisaatioilla. Antennin säteily suuntautuu näin selkeästi rajatulle alueelle. Vähintään 33 dB:n etu-takasuhde puolestaan kuvaa pääsuunnan säteilyn ja heijastimen taakse suuntautuvan säteilyn välistä eroa.

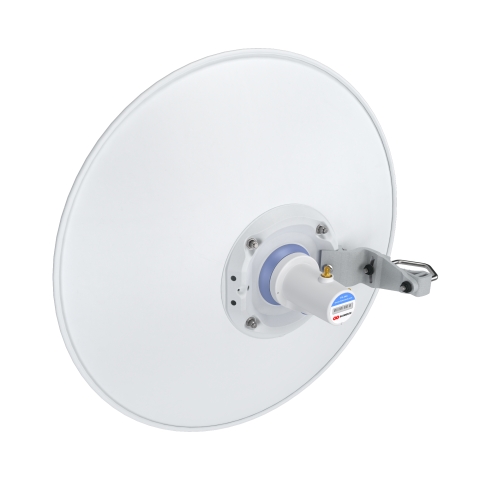

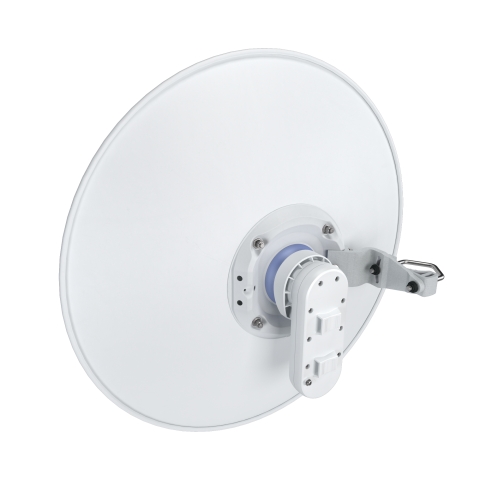

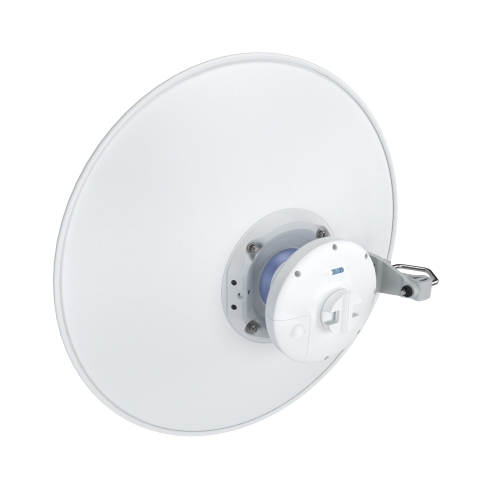

StarterDish 27 UM liitetään yhteensopiviin radiolaitteisiin aaltoputkiliitännän kautta tavallisen koaksiaalisen antenniliittimen sijaan. Yhteensopiviin laitteisiin ja sovittimiin kuuluvat RF elements StarterAdapter SMA, Mimosa C5x sekä Ubiquiti PrismStation 5AC, IsoStation 5AC ja IsoStation M5. Näiden vaihtoehtojen ansiosta antennin kanssa käytettävä radiolaite voidaan valita useista valmistajan ilmoittamista yhteensopivista vaihtoehdoista. Aaltoputkiliitäntä ja suunnattu paraboliheijastin muodostavat antennirakenteen perustan, kun taas yhteensopivan radiolaitteen valinta ratkaisee, millaisen laitteiston kanssa antennia käytetään. StarterDish 27 UM on suunnattu ratkaisu CPE-asennuksiin, joissa antennin tarkasti rajattu säteilykuvio ja yhteensopivuus käytettävän radiolaitteen kanssa ovat keskeisiä valintaperusteita.

StarterDish 27 UM -antennissa on alumiininen heijastin ja ulkoasennukseen tarkoitettu rakenne. Antennin kevyt rakenne ja helppo kokoaminen helpottavat sen valmistelua asennusta varten, ja IP65-suojausluokka määrittää kotelon suojauksen ulkoisia vaikutuksia vastaan. Kiinnitys soveltuu halkaisijaltaan 20–55 mm:n mastoihin, ja valmistaja suosittelee käyttämään mastoa, jonka halkaisija on mahdollisimman lähellä 55 mm:ä. Asennuksen jälkeen antennin pystysuuntaista kallistusta voidaan säätää mekaanisesti ±15°, jolloin se voidaan kohdistaa tarkemmin halutun langattoman yhteyden suuntaan. Säätömahdollisuus on erityisen tärkeä kapean säteilykeilan vuoksi, sillä antennin tarkka suuntaus vaikuttaa sen asennusasentoon suhteessa tavoiteltuun yhteyteen.

Antennin käyttölämpötila-alue on −35 °C ... +55 °C, ja sen ilmoitettu tuulenkestävyys on 160 km/h. Nämä ominaisuudet on hyvä ottaa huomioon ulkoasennusta suunniteltaessa ja asennuspaikan olosuhteita arvioitaessa. Rakenteessa käytetään UV-suojattua ABS-muovia, alumiinia, terästä, sinkittyä terästä sekä ruostumattomasta teräksestä valmistettuja kiinnitysosia. Erityisen vaativissa ympäristöissä, kuten rannikkoalueilla sekä savupiippujen kaasuille, kemiantehtaiden päästöille tai vulkaaniselle toiminnalle altistuvissa paikoissa, antennin runko voi kuitenkin hapettua ennenaikaisesti. RF elements suosittelee tällaisiin olosuhteisiin UltraDish-sarjan antenneja. Tämä ero kannattaa huomioida laitevalinnassa erityisesti silloin, kun antenni altistuu pitkään ympäristötekijöille, jotka voivat ajan myötä vaikuttaa sen kuntoon.
