UltraDish 24 dBi suunta-antenni, TwistPort, 2 kpl | Suurivahvistuksinen laajakaistainen lautasantenni

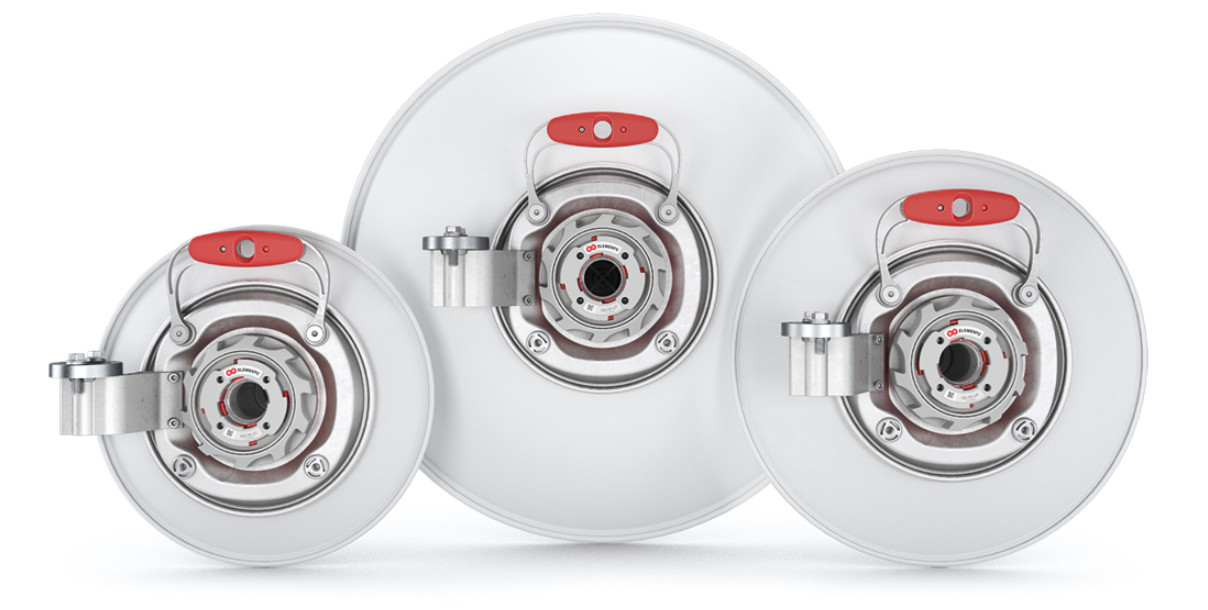

RF elements UltraDish TP -sarjaan kuuluu suunnattuja parabolisia lautasantennеja, jotka on kehitetty tilaajapäätelaitteiden yhteydessä käytettäville radiomoduuleille. Antennit toimivat taajuusalueella 5180–6775 MHz, ja niissä yhdistyvät kapea suuntakuvio, vähäiset sivukeilat sekä vakaa vahvistus sekä vaaka- että pystypolarisaatiossa. Nämä ominaisuudet edistävät luotettavaa langatonta tiedonsiirtoa keskittämällä säteilyn haluttuun suuntaan ja vähentämällä pääkeilan ulkopuolista säteilyä. Sarjaan kuuluu vahvistukseltaan ja keilanleveydeltään erilaisia malleja, joista voidaan valita tarvittavaan suuntaukseen sopiva vaihtoehto. Molemmissa malleissa on alumiininen heijastin, jonka muoto pysyy tasaisena rakenteen ollessa kevyt. Heijastin ja sen suuntaavat ominaisuudet muodostavat UltraDish TP -antennien perustan. Molemmilla malleilla on sama toimintataajuusalue ja liitäntäjärjestelmä.

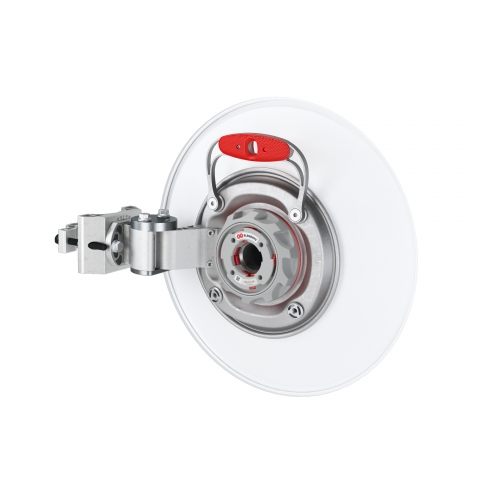

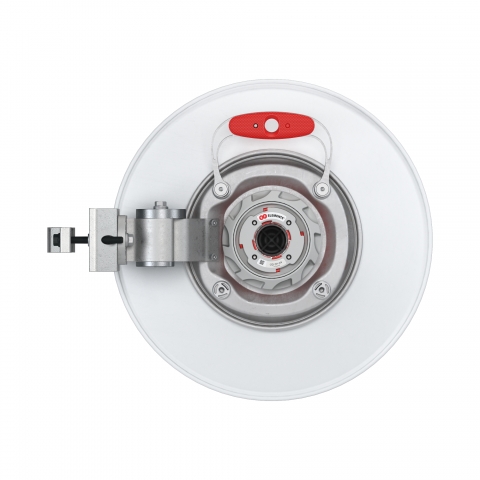

UltraDish TP -sarjan keskeinen ominaisuus on RF elementsin kehittämä TwistPort-aaltoputkiliitäntä. Sen pikalukituksen ansiosta yhteensopiva radiolaite voidaan kiinnittää tai vaihtaa itse antennia muuttamatta. Molemmat antennimallit ovat yhteensopivia kaikkien TwistPort-sovittimien kanssa, joten samaa liitäntätapaa voidaan käyttää erilaisissa tuetuissa radiolaitekokoonpanoissa. Perinteisen koaksiaaliliitännän sijaan yhteensopiva laite kytketään antenniin TwistPort-aaltoputkiliitännän kautta. Ratkaisu on erityisen käytännöllinen silloin, kun radiolaite on vaihdettava mutta jo asennettu lautasantenni halutaan säilyttää alkuperäisessä paikassaan.

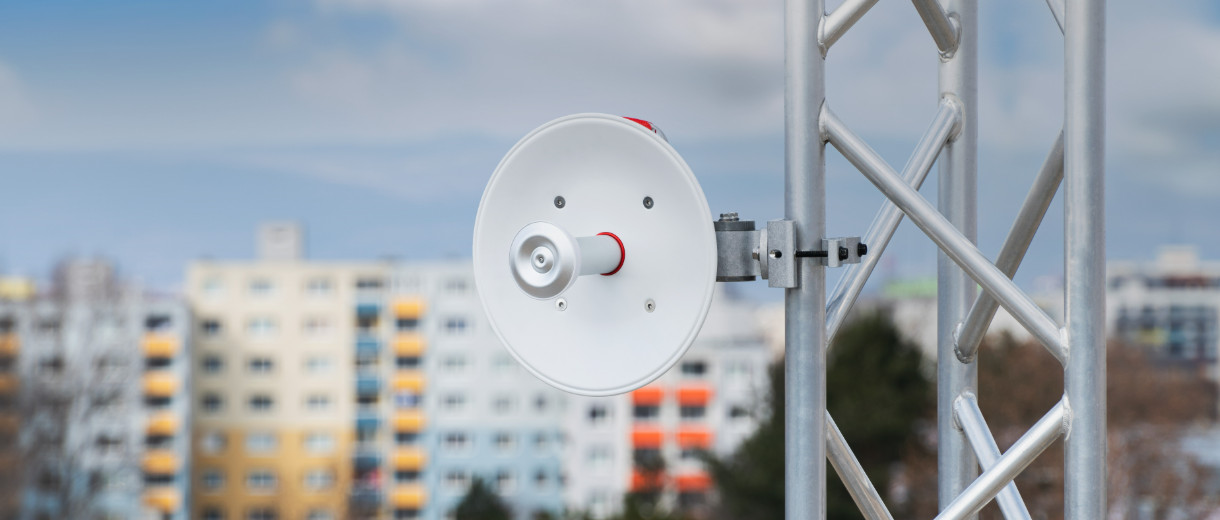

UltraDish TP -sarjan antenneissa on tukeva kiinnitysjärjestelmä, joka mahdollistaa varman mastokiinnityksen ja antennin suunnan säätämisen ulkoasennuksessa. Parannettu kiinnityspito soveltuu halkaisijaltaan 40–80 mm:n mastoihin, ja RF elements suosittelee käyttämään mahdollisimman lähellä 80 mm:n halkaisijaa olevaa mastoa. Molemmissa antennimalleissa käytetään samaa kiinnitysratkaisua. Kiinnitysjärjestelmän kulmasäätö mahdollistaa parabolisen heijastimen suuntaamisen haluttua langatonta yhteyttä kohti, joten antennin tarkka asettelu on olennainen osa asennusta. Rakenne yhdistää tukevan mastokiinnityksen ja mahdollisuuden muuttaa heijastimen suuntausta. Ruostumattomasta teräksestä valmistetuissa kiinnitysosissa on musta pinnoite, joka ehkäisee osien kiinnileikkautumista asennuksen aikana ja helpottaa kiinnitysten säätämistä antennia asennettaessa.

Molempien UltraDish TP -mallien valmistuksessa käytetään UV-säteilyä kestävää ABS-muovia, polykarbonaattia, alumiinia ja ruostumatonta terästä. Antennien kotelointiluokka on IP65, ja niiden käyttölämpötila-alue on −40 °C – +60 °C, joten ne soveltuvat ulkokäyttöön näissä olosuhteissa. Rakenne kestää enintään 160 km/h:n tuulennopeuden, mikä on tärkeää huomioida erityisesti avoimeen ja tuulelle alttiiseen paikkaan asennettaessa. Vaikka mallien heijastimien mitat ja tuulikuormat eroavat toisistaan, niiden ympäristönsuojaus ja kiinnitysperiaatteet ovat samat. Näin käyttötarkoitukseen sopiva suunta-antenni voidaan valita niin, että molemmissa malleissa noudatetaan yhtenäisiä asennus-, kiinnitys- ja ulkokäytön periaatteita.
