ALFA Network 4G LTE ulkoantenni 5 dBi IP67 N-Female

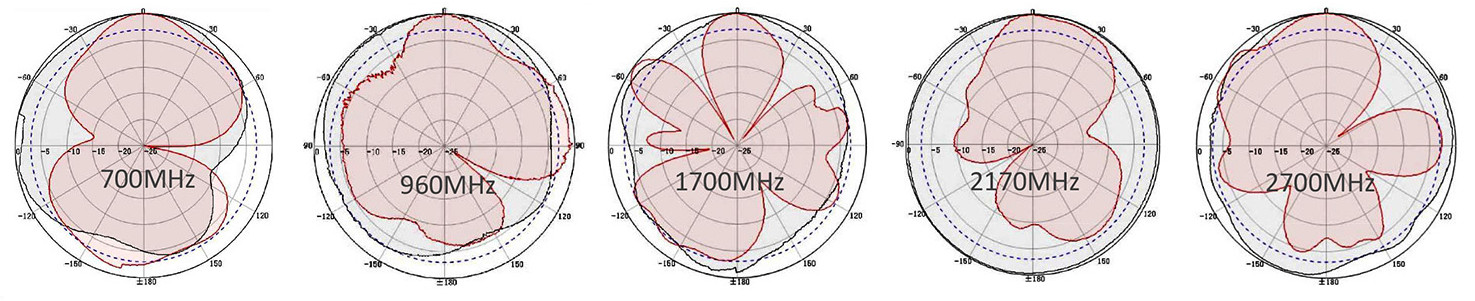

AOA-4G-5F on ulkoasennukseen tarkoitettu ympärisäteilevä antenni, joka toimii taajuusalueilla 698–960 MHz ja 1710–2700 MHz ja jonka ilmoitettu vahvistus on 4 / 5 dBi. Ympärisäteilevä säteilykuvio kattaa 360° vaakatasossa, kun taas 35°:n pystysuuntainen keilanleveys määrittää signaalin jakautumisen pystytasossa. Antenni käyttää pystypolarisaatiota, sen VSWR on alle 1,5 ja impedanssi 50 ohmia, mikä määrittää sen keskeiset RF-ominaisuudet yhteensopivien laitteiden kanssa käytettäessä. Suurin sallittu syöttöteho on 100 W, mikä määrittää liitettävien RF-järjestelmien käyttörajan. Nämä sähköiset ominaisuudet ja säteilyominaisuudet kuvaavat antennin toimintaa ilmoitetuilla taajuusalueilla ilman tarvetta suunnata sitä tarkasti tiettyyn atsimuuttisuuntaan.

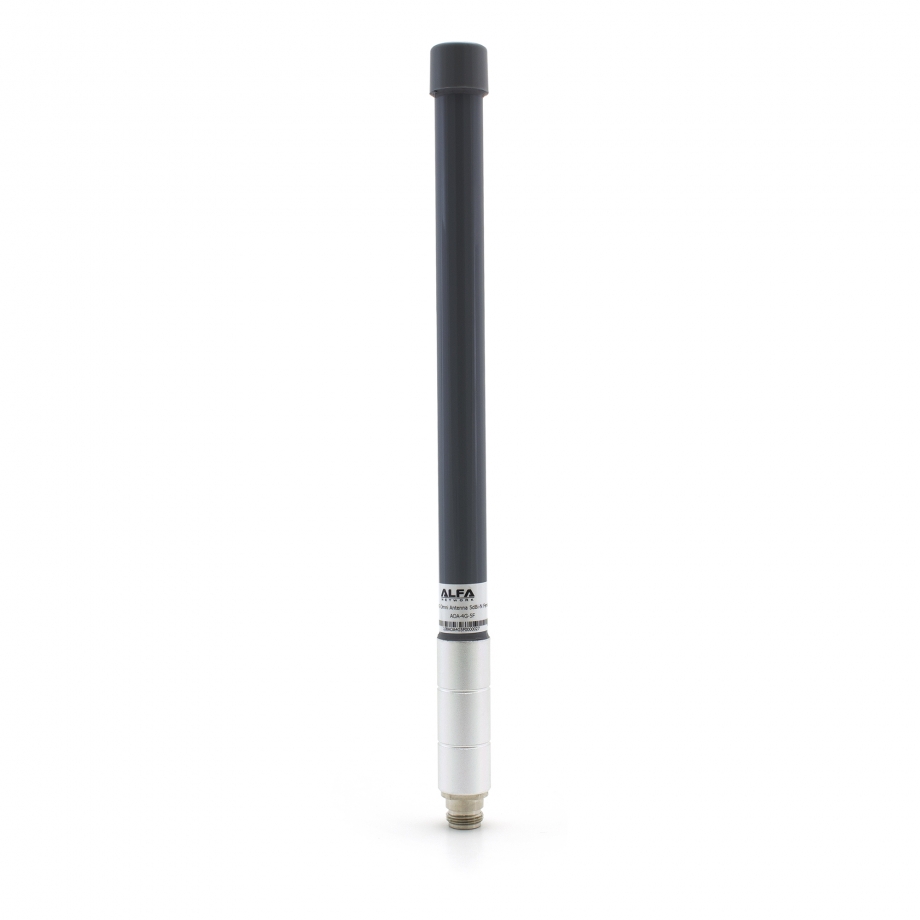

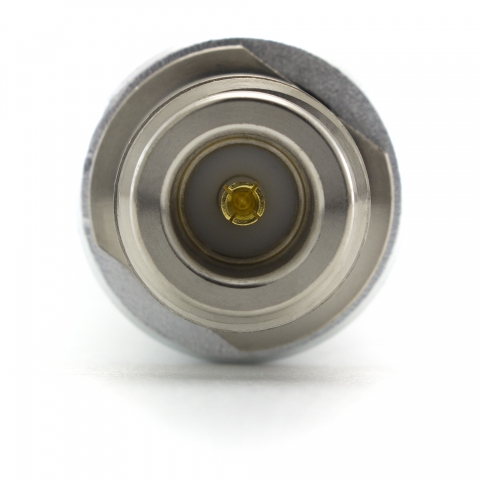

Antennissa on N Female -liitin, ja sen mastokiinnitykseen soveltuva runko on valmistettu lasikuidusta. Se voidaan asentaa halkaisijaltaan 30–50 mm:n mastoihin, mikä määrittää selkeät mekaaniset vaatimukset asennukselle. Kapean sylinterimäisen rungon halkaisija on noin 20 mm ja pituus 320 mm, ja ilmoitettu paino on 250 g. Nimellinen tuulenkesto on 60 m/s, ja ilmoitettu käyttölämpötila-alue on −40–70. Nämä mekaaniset ja ympäristöolosuhteisiin liittyvät ominaisuudet määrittävät asennuspaikan valinnassa ja asennuksen suunnittelussa huomioitavat olosuhteet. Kompaktit mitat, mastokiinnitys ja integroitu N Female -liitäntä tekevät myös antennin fyysisten liitäntä- ja sijoitusvaatimusten arvioinnista suoraviivaista ennen käyttöönottoa yhteensopivien RF-laitteiden kanssa.
