ALFA Network AOA-4G-8F 4G LTE ulkoantenni 8 dBi IP67 N-Female

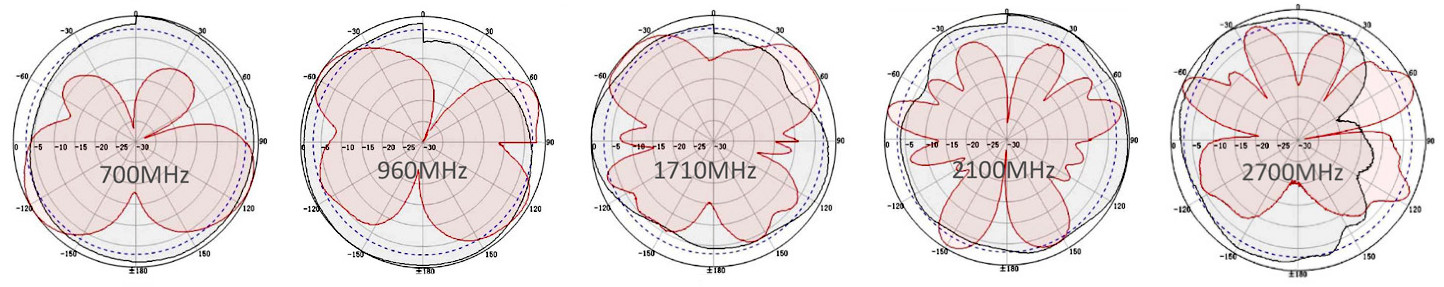

AOA-4G-8F on ympärisäteilevä ulkoantenni, joka toimii taajuusalueilla 698–960 MHz ja 1710–2700 MHz. Sen ilmoitettu vahvistus on 6 / 8 dBi. Ympärisäteilevä säteilykuvio kattaa 360° vaakatasossa, kun taas 16°:n pystysuuntainen keilanleveys määrittää signaalin jakautumisen asennusalueen ympärillä ja pystytasossa. Antennissa käytetään pystypolarisaatiota, ja sen VSWR on alle 1,5 sekä impedanssi 50 ohmia. Nämä arvot määrittävät antennin keskeiset RF-ominaisuudet yhteensopivan laitteiston kanssa käytettäessä. Suurin sallittu syöttöteho on 100 W, mikä asettaa selkeän käyttörajan liitettävälle RF-järjestelmälle. Yhdessä nämä parametrit kuvaavat antennin sähköisiä ominaisuuksia ja säteilykäyttäytymistä ilmoitetuilla toiminta-alueilla.

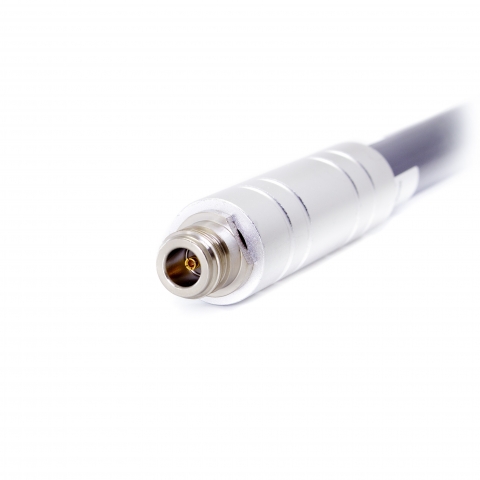

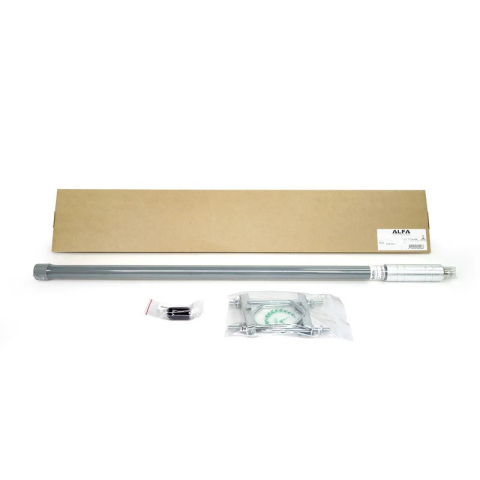

Antennissa on N Female -liitin ja lasikuituinen runko, joka soveltuu pylväsasennukseen. Se voidaan asentaa pylväisiin, joiden halkaisija on 30–50 mm, joten asennuksen mekaaniset vaatimukset ovat selkeästi määriteltävissä. Hoikka sylinterimäinen runko on halkaisijaltaan noin 20 mm ja pituudeltaan 600 mm, ja ilmoitettu paino on 650 g. Käyttölämpötila-alue on −40 °C...+70 °C, ja nimellinen tuulenkestävyys on 60 m/s. Nämä mekaaniset ja ympäristöolosuhteisiin liittyvät ominaisuudet määrittävät asennuspaikan valinnassa ja asennuksen suunnittelussa huomioitavat rajat. Kompakti halkaisija ja pylväsasennukseen tarkoitettu rakenne tekevät myös antennin fyysisten asennusvaatimusten arvioinnista suoraviivaista ennen liittämistä yhteensopivaan RF-laitteistoon.
