ALFA Network AOA-M4G 4G LTE ulkoantenni 6 dBi, merikäyttöön

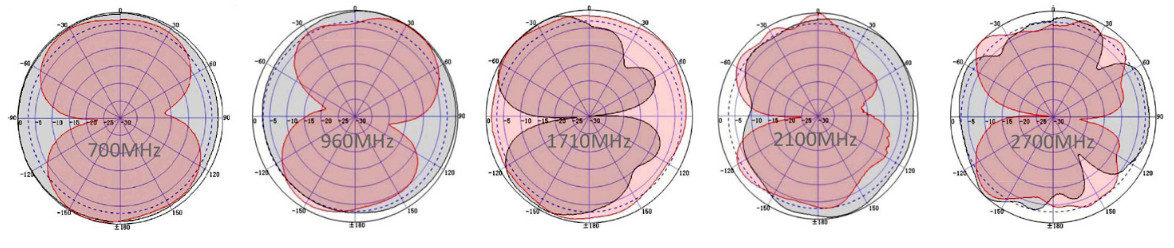

AOA-M4G on ympärisäteilevä antenni, joka toimii taajuusalueilla 698–960 MHz ja 1710–2700 MHz ja jonka ilmoitettu vahvistus on 4 / 6 dBi. Ympärisäteilevä säteilykuvio kattaa vaakasuunnassa 360°, kun taas pystysuuntainen keilanleveys on 18°. Nämä arvot määrittävät, miten signaali jakautuu antennin ympärille sekä pystysuunnassa. Antenni käyttää vertikaalista polarisaatiota, ja sen VSWR-arvo on alle 1,5 impedanssin ollessa 50 ohmia. Suurin sallittu syöttöteho on 100 W. Yhdessä nämä ominaisuudet määrittävät antennin RF-toiminnan ilmoitetuilla taajuusalueilla ilman tarvetta suunnata antennia tiettyyn vaakasuuntaan.

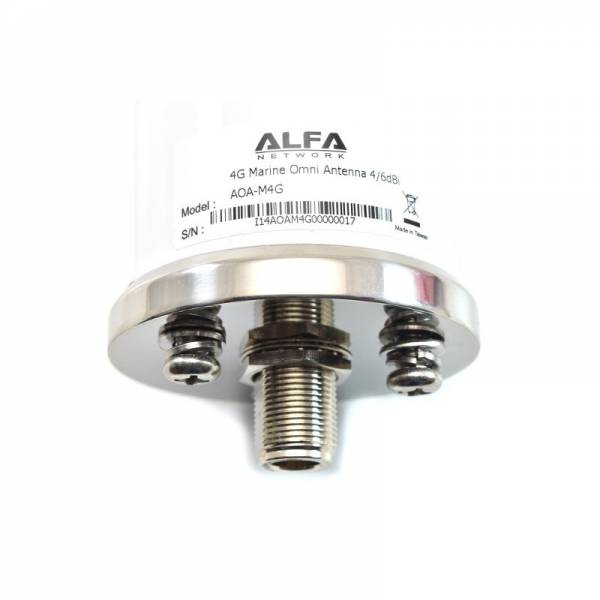

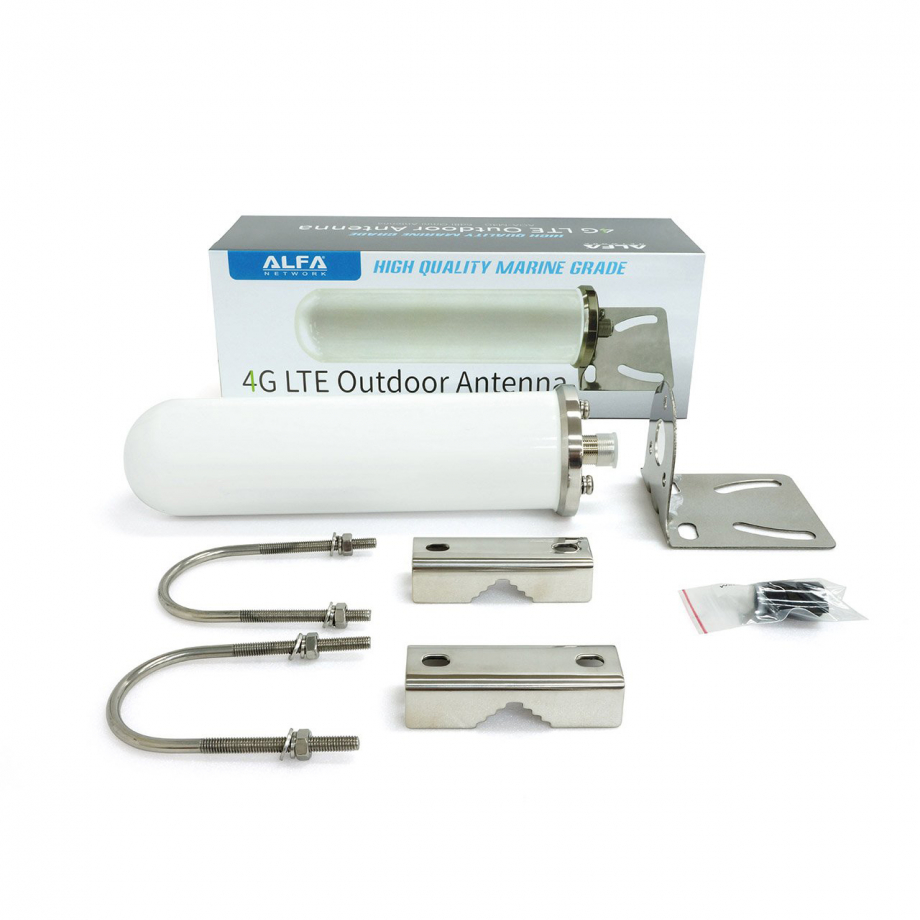

Antennissa on N Female -liitin, ja antennirunko on valmistettu lasikuidusta. Se on tarkoitettu pylväsasennukseen ja voidaan kiinnittää halkaisijaltaan 30–50 mm:n pylvääseen, mikä määrittää ulkoasennuksessa tarvittavan kiinnitysalueen. Rungon halkaisija on noin 63 mm ja korkeus 220 mm, ja ilmoitettu paino on 1,2 kg. Käyttölämpötila-alue on −40 °C...+70 °C, ja mitoitettu tuulennopeus on 60 m/s. Nämä rakenteelliset tiedot määrittävät antennin asennukseen liittyvät ympäristö- ja mekaaniset olosuhteet. Kompakti sylinterimäinen rakenne ja pylväskiinnitys tekevät AOA-M4G:n fyysisten asennusvaatimusten arvioinnista selkeää, kun suunnitellaan antennin sijoitusta ja liittämistä yhteensopivaan laitteistoon.
