APOE08 PoE injektori – 8-porttinen Fast Ethernet PoE-injektori

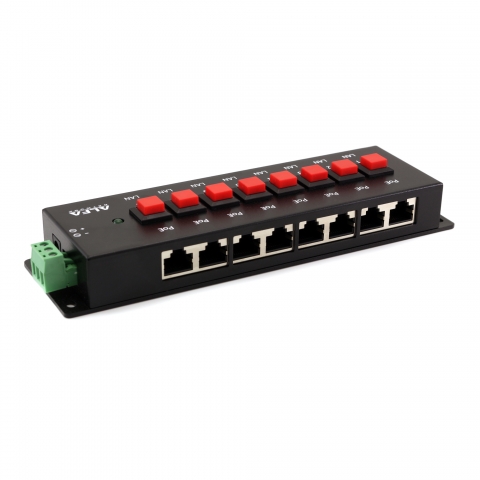

APOE08 on kahdeksanporttinen passiivinen PoE-injektori, jolla voidaan syöttää virtaa jopa kahdeksalle passiiviselle PoE-laitteelle yhdestä virtalähteestä. Se on tarkoitettu asennuksiin, joissa käytetään esimerkiksi tukiasemia, IP-kameroita ja IP-puhelimia ja joissa data sekä virta välitetään laitteille erillisten RJ45-lähtöjen kautta. Injektori tukee 10/100 Mbps:n tiedonsiirtonopeuksia. Data kulkee RJ45-liitännän nastojen 1, 2, 3 ja 6 kautta, kun taas virransyöttö käyttää positiiviselle navalle nastoja 4 ja 5 sekä negatiiviselle navalle nastoja 7 ja 8. Tämä nastajärjestys määrittää, miten data ja virta välitetään kunkin lähdön kautta, joten se on huomioitava liitettävien passiivisten PoE-laitteiden valinnassa.

Virta voidaan syöttää 12–48 VDC:n virtalähteestä joko DC-liitännän tai riviliittimen kautta, joten injektorin syöttöön on kaksi tarkoitettua kytkentätapaa. DC-tulossa käytetään 2,1 × 5,5 mm:n liitintä, ja käytettävissä oleva lähtöteho riippuu tuloon syötetystä tehosta. Jokaisella kahdeksalla kanavalla on oma On/Off-kytkin, joten yksittäisen liitetyn laitteen virransyöttöä voidaan ohjata itsenäisesti vaikuttamatta muihin kanaviin. Kanavakohtainen ohjaus toimii yhdessä yhteisen virransyötön kanssa: yksi virtalähde syöttää injektoria, mutta jokainen lähtö voidaan kytkeä erikseen päälle tai pois. APOE08 yhdistää näin keskitetyn passiivisen PoE-virranjaon kahdeksan Ethernet-yhteyden itsenäiseen ohjaukseen.
