Teollinen Gigabit PoE -injektori APOE03G | 10/100/1000Base-T IEEE 802.3af/at midspan redundantilla DC-syötöllä

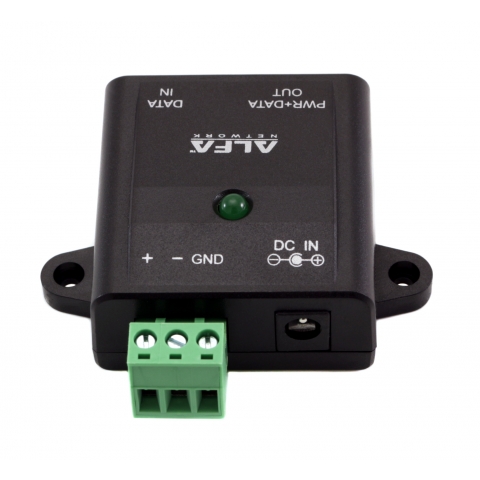

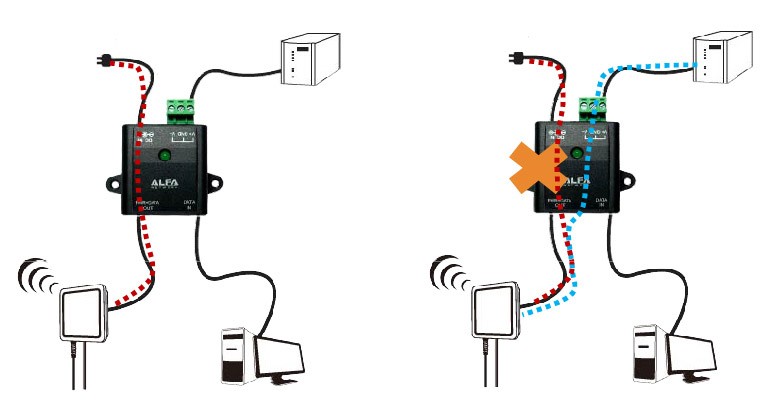

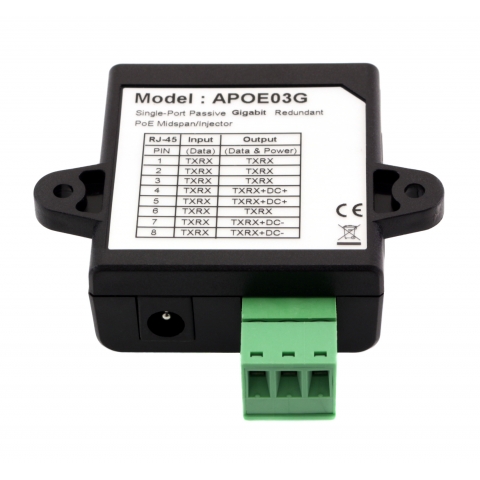

APOE03G on yhden portin Gigabit PoE -midspan/injektori, jossa on redundantti virransyöttö ja joka syöttää DC-virtaa yhteensopiville PoE-verkkolaitteille RJ-45-yhteyden kautta. Se tukee 10/100/1000 Base-T Ethernet -yhteyttä sekä IEEE 802.3af/at PoE -standardia Mode B -tilassa, jossa virta syötetään nastojen 4/5 ja 7/8 kautta. Tämän rakenteen ansiosta injektorilla voidaan syöttää virtaa yhteensopiville laitteille, kuten langattomille tukiasemille, IP-puhelimille ja IP-valvontakameroille verkkokaapelin kautta. Tulojännitealue on 5-57 V DC ja nimellisjännite 48 V DC, kun taas lähtöjännite seuraa tulojännitettä. Enimmäisvirta on 1,7 A. APOE03G sisältää lisäksi varavirransyöttöä varten riviliitännän, jonka kautta laite voidaan yhdistää UPS-laitteeseen. Näin käytettävissä on toinen virtalähde tilanteessa, jossa ensisijainen virtalähde keskeytyy.

Erilaisia asennuksia varten injektorissa on DC-virtaliitin, jonka mitat ovat 2,1/5,5 mm ja pituus 12 ± 0,5 mm. Liittimen sisäosa on positiivinen ja ulko-osa negatiivinen. Käyttölämpötila-alue on -35...+60 °C ja varastointilämpötila-alue -45...+70 °C. Laitteen käyttökosteudeksi on määritetty 10-90 % ilman kondensoitumista. Kotelo on valmistettu kuvioidusta mustasta ABS-muovista, ja sen mitat ovat 67 × 67 × 24 mm, joten laite on kooltaan kompakti sijoitettavaksi yhteensopivien verkkolaitteiden yhteyteen. APOE03G painaa 40 g, joten rakenne on kevyt samalla, kun laitteessa säilyvät sekä ensisijaisen että redundantin virransyötön edellyttämät liitännät.
