QuPanel LTE High Power SISO -antenni, 10 m kaapeli | Suuntaava suuren vahvistuksen 4G LTE -ulkoinen antenni

QuPanel LTE HP SISO on suuntaava, suuritehoinen monitaajuusantenni, joka on tarkoitettu ensisijaisesti 4G LTE -yhteyksiin mutta on yhteensopiva myös 3G- ja 2G-verkkojen kanssa. Suuntaavan rakenteen ja 7 dBi:n vahvistuksen tarkoituksena on parantaa mobiilisignaalin vastaanottoa maaseudulla, esikaupunkialueilla ja muissa paikoissa, joissa matkapuhelinverkon signaali on heikko. Antenni toimii laajalla 0,694–2,7 GHz:n taajuusalueella ja kattaa useita LTE-taajuusalueita, mukaan lukien tuotteelle ilmoitetut LTE700-, LTE800-, LTE1800-, LTE1900-, LTE2100-, LTE2300- ja LTE2600-alueet. Laajan toimintataajuuden ansiosta samaa antennia voidaan käyttää useilla tuetuilla mobiiliverkon taajuuksilla ilman antennin vaihtamista, kun verkko toimii toisella yhteensopivalla taajuusalueella.

Antenni toimii SISO-kokoonpanossa ja on yhteensopiva Teltonika RUT230-, TRB140-, TRB141-, TRB142-, TRB145-, TRM240- ja TRM250-laitteiden sekä muiden SISO LTE-, 3G- ja 2G-modeemien ja -reitittimien kanssa. Se on tarkoitettu asennettavaksi rakennuksiin, ja kiinnitys voidaan tehdä joko mastoon tai suoraan seinään. Suuntaavan toiminnan, monitaajuuspeiton ja SISO-mobiililaitteiden yhteensopivuuden yhdistelmä soveltuu asennuksiin, joissa antenni on suunnattava saatavilla olevan mobiilisignaalin suuntaan samalla, kun siihen liitetty modeemi tai reititin pysyy osana olemassa olevaa verkkokokonaisuutta.

QuPanel LTE HP SISO säilyttää määritetyn 7 dBi:n vahvistuksen kaikilla kolmella toimintataajuusalueellaan: 0,694–0,96 GHz, 1,7–2,2 GHz ja 2,2–2,7 GHz. Antennin polarisaatio on ±45° ja keilanleveys 70°/70° ±15°, mikä määrittää suuntaavan säteilykuvion lähetykselle ja vastaanotolle valittuun suuntaan. Impedanssi on 50 Ω ja tarkoitettu käytettäväksi yhteensopivien mobiiliverkkolaitteiden kanssa. Antenni ei rajoitu muutamaan yksittäiseen LTE-taajuuteen, vaan kattaa laajan joukon tuettuja LTE-taajuusalueita näiden toimintataajuuksien sisällä. Näin se tarjoaa tuotteelle ilmoitettujen LTE-taajuusalueiden tarvitseman taajuuspeiton ja säilyttää samalla yhteensopivuuden 3G- ja 2G-yhteyksien kanssa.

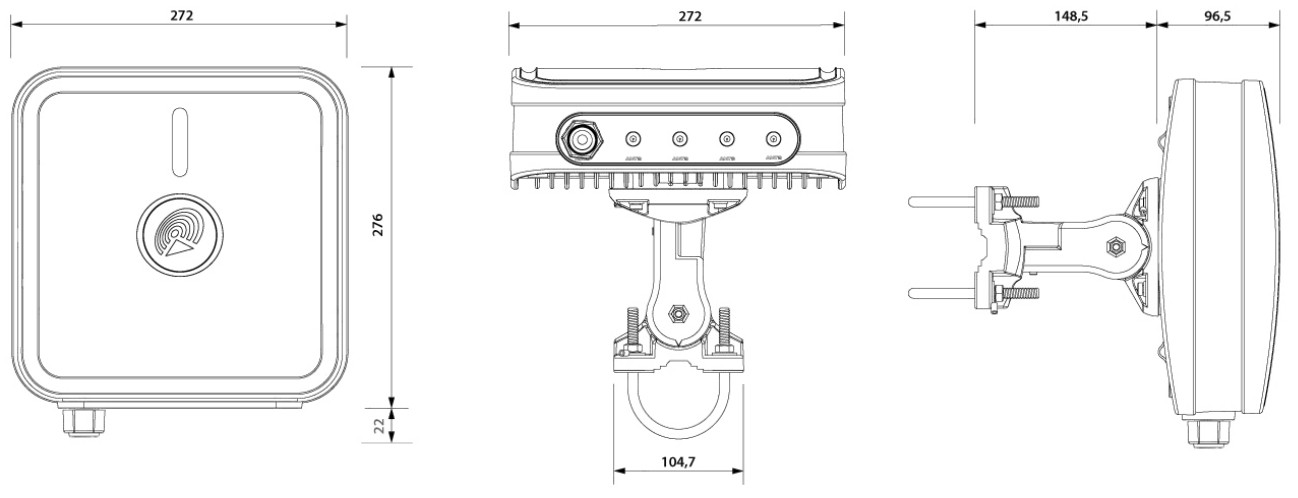

Ulkokäyttöä varten antenni on sijoitettu IP67-luokiteltuun koteloon, ja sen käyttölämpötila on -40 °C...75 °C. Näiden ominaisuuksien ansiosta antenni voidaan pitää asennettuna ulkona olosuhteissa, jotka kuuluvat ilmoitetun suojausluokan ja käyttölämpötila-alueen piiriin. Antennin mukana esitetty kiinnitysratkaisu soveltuu sekä masto- että seinäasennukseen ja vastaa siten tuotteen rakennuksiin tarkoitettua asennustapaa. Säältä suojattu kotelo, laaja toimintataajuusalue, suuntaava säteilykuvio ja kiinteä 7 dBi:n vahvistus määrittävät QuPanel LTE HP SISO -mallin ulkokäyttöön tarkoitetuksi mobiiliverkkoantenniksi, jolla LTE-, 3G- tai 2G-yhteys voidaan suunnata kohti saatavilla olevaa verkkosignaalia.
