Teltonika 4-napainen liitinpistoke kosketinterminaaleilla, 3 mm jaolla

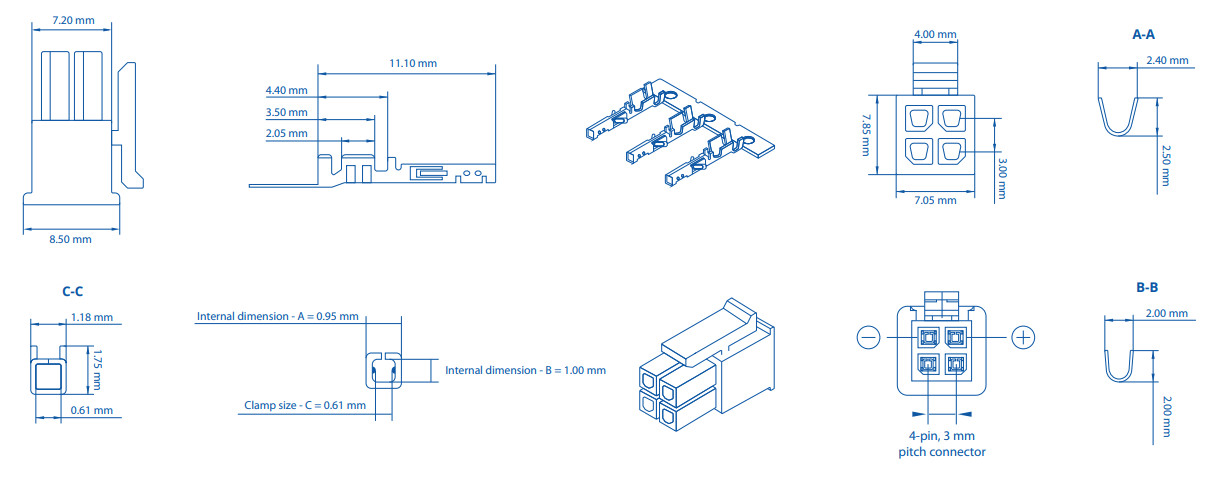

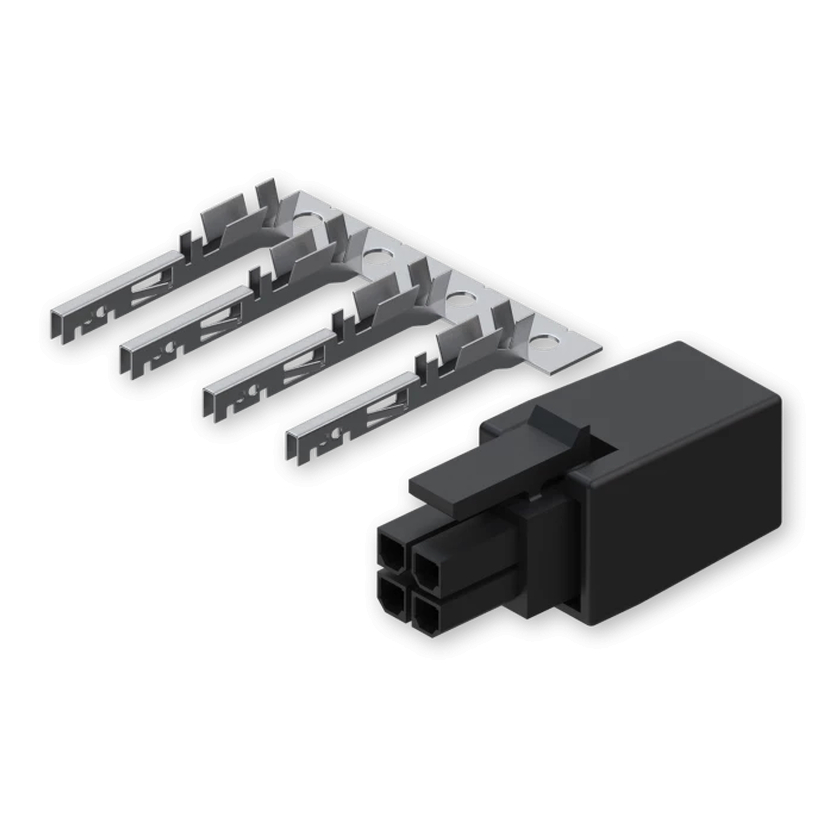

Teltonika PR4MK04K on 4-napainen liitin, jossa on erilliset metalliset kosketinterminaalit ja 3 mm:n napajako. Se koostuu nelipaikkaisesta liitinrungosta ja erillisistä metallikoskettimista, jotka voidaan valmistella ennen niiden asentamista liitinrunkoon. Neljä kosketinta on sijoitettu kahteen riviin, joissa kummassakin on kaksi kosketinta. Liitinrungossa on myös kiinnitysmekanismi. Rakenteen ansiosta yksittäiset koskettimet yhdistyvät yhdeksi liittimeksi. Sopivaa vastaliitintä valittaessa on tärkeää varmistaa erityisesti 3 mm:n napajako.

PR4MK04K-liittimen nimellisjännite on 250 V AC/DC ja nimellisvirta 5 A AC/DC. Sen käyttölämpötila-alue on −25 °C...+85 °C. Eristävä liitinrunko on valmistettu Nylon 66 -materiaalista, ja sisäiset koskettimet ovat fosforipronssia ja messinkiä, joiden pinta on tinattu. Liittimen eristysvastus on vähintään 1000 MΩ ja kosketusvastus 10 mΩ. Nämä sähköiset ominaisuudet ja rakenteelliset tiedot auttavat arvioimaan liittimen soveltuvuutta suunniteltuun asennukseen. Ennen käyttöönottoa on tarkistettava, että vastaliittimen kosketinjärjestys ja 3 mm:n napajako ovat yhteensopivia.
