3G/4G LTE-, Wi-Fi-, GPS- ja GLONASS-yhdistelmäulkoinen antenni IP67

JCE058 on GPS-, GSM- ja WiFi-yhdistelmäantenni, joka kokoaa kolme langatonta yhteystekniikkaa yhteen kompaktiin, ruuvikiinnitteiseen koteloon. GPS-osa toimii 1575,42 MHz:n taajuudella, käyttää oikeakätistä ympyräpolarisaatiota (RHCP) ja sisältää 28 ± 2 dB:n pienikohinaisen vahvistimen, joka vahvistaa vastaanotettua paikannussignaalia ennen sen välittämistä liitetylle laitteelle. Antenni toimii 2,2–5 V DC:n käyttöjännitteellä ja sen virrankulutus on 5–15 mA. GSM-osa kattaa taajuusalueet 824–960 MHz ja 1710–2170 MHz lineaarisella polarisaatiolla ja 2,0 dBi:n vahvistuksella. WiFi-osa toimii 2400–2483,5 MHz:n taajuusalueella ja tarjoaa 3 dBi:n vahvistuksen. Yhdessä nämä kolme antennielementtiä mahdollistavat satelliittipaikannuksen, matkapuhelinverkkoyhteyden ja 2,4 GHz:n langattoman yhteyden yhden ulkoisen antennikokonaisuuden kautta.

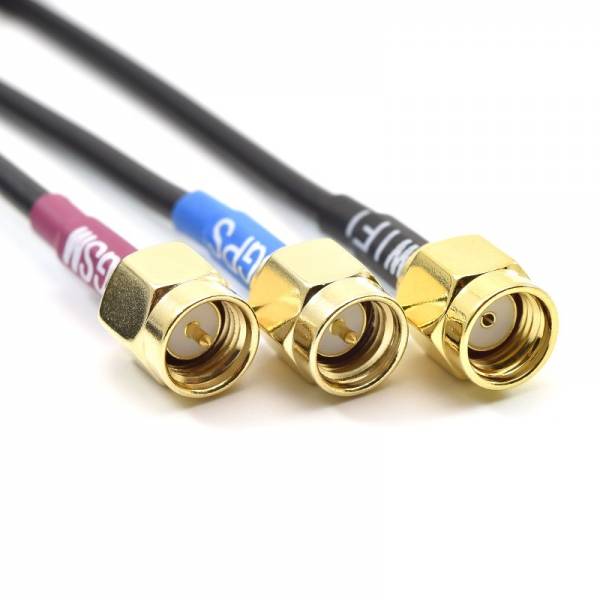

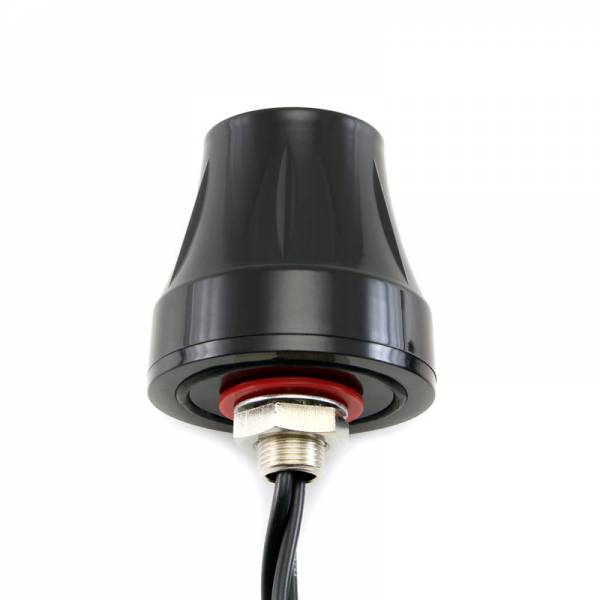

Antennissa käytetään 3 metrin RG174-kaapeleita ja SMA-urosliittimiä, jotka tarjoavat erilliset liitännät GPS-, GSM- ja WiFi-osille. ABS-muovista valmistettu kotelo on suunniteltu ruuvikiinnitykseen, mikä mahdollistaa tukevan asennuksen laitteen runkoon tai asennuspaneeliin. Antennin halkaisija on noin 50 mm ja korkeus noin 48 mm, joten se vie vain vähän tilaa, vaikka sisältää kolme erillistä antennielementtiä. Se on suunniteltu toimimaan lämpötila-alueella -40...+85 °C ja enintään 95 %:n suhteellisessa kosteudessa. Kotelon suojausluokka on IP67 kaapelin ulostulokohtaa lukuun ottamatta, ja ilmoitettu tärinänkestävyys soveltuu kohteisiin, joissa laitteisto altistuu jatkuvalle mekaaniselle rasitukselle. RoHS-vaatimustenmukaisuus osoittaa tuotteen täyttävän ilmoitetut ympäristövaatimukset.
